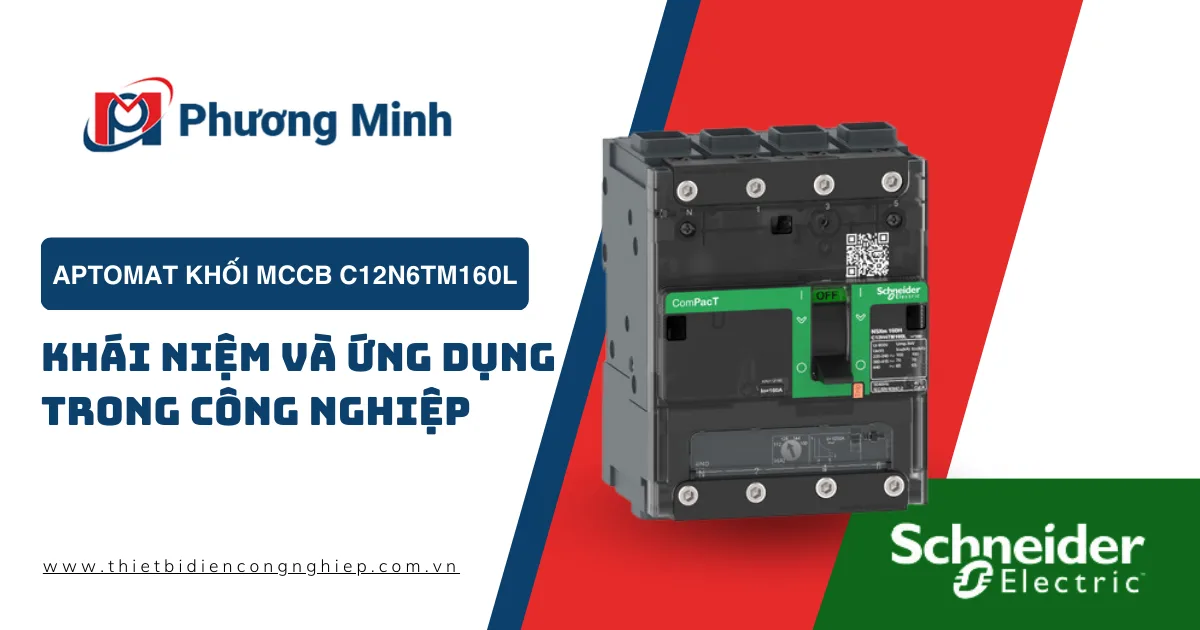

APTOMAT KHỐI MCCB C12N6TM160L : KHÁI NIỆM VÀ ỨNG DỤNG TRONG CÔNG NGHIỆP

Aptomat khối MCCB C12N6TM160L là một trong những thiết bị quan trọng trong hệ thống điện công nghiệp, đảm bảo an toàn và hiệu quả trong quá trình vận hành. Với khả năng cắt mạch mạnh mẽ và đáp ứng tốt các tiêu chuẩn kỹ thuật khắt khe, sản phẩm này được ứng dụng rộng rãi trong các nhà máy, xí nghiệp và hệ thống điện quy mô lớn.

Khái niệm

Aptomat khối MCCB (Molded Case Circuit Breaker) C12N6TM160L là thiết bị bảo vệ dòng điện có khả năng cắt nhanh khi phát hiện sự cố như quá tải hoặc ngắn mạch. Khác với các loại aptomat thông thường, MCCB được thiết kế với vỏ cách điện đúc kín, giúp tăng độ bền và khả năng chịu nhiệt cao, thích hợp cho các môi trường công nghiệp khắc nghiệt. Aptomat này được sử dụng chủ yếu để bảo vệ hệ thống điện, tránh các sự cố nguy hiểm gây ảnh hưởng đến thiết bị và an toàn cho người vận hành.

Ứng dụng trong công nghiệp

Aptomat khối MCCB C12N6TM160L được sử dụng rộng rãi trong các ngành công nghiệp, đặc biệt là trong các hệ thống điện công nghiệp có yêu cầu bảo vệ cao. Các ứng dụng phổ biến bao gồm:

Nhà máy sản xuất: Đảm bảo an toàn cho các hệ thống điện phức tạp, bảo vệ máy móc khỏi sự cố điện.
Trung tâm dữ liệu: Bảo vệ nguồn cung cấp điện liên tục, hạn chế tối đa các rủi ro do ngắn mạch hoặc quá tải.
Hệ thống điện năng lượng mặt trời: Đảm bảo hiệu suất và an toàn cho hệ thống chuyển đổi năng lượng điện từ năng lượng mặt trời.
Xí nghiệp, tòa nhà lớn: Bảo vệ các tủ điện chính, phụ và các hệ thống quan trọng khác.

Thông số kỹ thuật

Aptomat khối MCCB C12N6TM160L nổi bật với các thông số kỹ thuật chính sau:

Thông tin chính
Dòng sản phẩm	ComPacT thế hệ mới
Tên sản phẩm	ComPacT NSXm thế hệ mới
Dòng sản phẩm	ComPacT NSXm thế hệ mới
Tên viết tắt của thiết bị	NSXm 160N
Loại sản phẩm hoặc thành phần	Cầu chì
Ứng dụng thiết bị	Phân phối
Mô tả cực	4P
Mô tả cực được bảo vệ	3D
Vị trí trung tính	Trái
Dòng định mức	160 A ở 40 °C
Điện áp định mức vận hành	690 V AC 50/60 Hz
Loại mạng	AC
Tần số mạng	50/60 Hz
Phù hợp để cách ly	Có, tuân theo IEC 60947-2
Phân loại sử dụng	Phân loại A
Dòng ngắn mạch định mức tối đa	90 kA Icu ở 220…240 V AC 50/60 Hz, tuân theo IEC 60947-2 50 kA Icu ở 380…415 V AC 50/60 Hz, tuân theo IEC 60947-2 50 kA Icu ở 440 V AC 50/60 Hz, tuân theo IEC 60947-2
Mức hiệu suất	N 50 kA 415 V AC
Tên bộ kích hoạt	TM-D
Công nghệ bộ kích hoạt	Nhiệt-từ
Chức năng bảo vệ bộ kích hoạt	LI
Kiểu điều khiển	Nút gạt
Chế độ lắp đặt cầu chì	Cố định
Bổ sung
Điện áp cách điện định mức	800 V AC 50/60 Hz
Điện áp xung chịu đựng định mức	8 kV
Dòng ngắn mạch định mức phục vụ	90 kA ở 220…240 V AC 50/60 Hz, tuân theo IEC 60947-2 50 kA ở 380…415 V AC 50/60 Hz, tuân theo IEC 60947-2 50 kA ở 440 V AC 50/60 Hz, tuân theo IEC 60947-2
Độ bền cơ học	20000 chu kỳ
Độ bền điện	20000 chu kỳ ở 440 V In/2 10000 chu kỳ ở 440 V In 10000 chu kỳ ở 690 V In/2 5000 chu kỳ ở 690 V In
Công suất tiêu tán mỗi cực	12.21 W
Hỗ trợ lắp đặt	Mặt sau
Vị trí lắp đặt	Ngang và dọc Phẳng phía sau
Kết nối phía trên	Phía trước
Kết nối phía dưới	Phía trước
Đầu nối	1 Everlink lug wire size 2.5…70 mm², đồng mềm 1 Everlink lug wire size 2.5…95 mm², đồng cứng hoặc xoắn
Khoảng cách kết nối	35 mm với bộ trải 27 mm không có bộ trải 9 mm khoảng cách 12 module
Định mức bộ kích hoạt	160 A ở 40 °C
Loại điều chỉnh ngưỡng nhạy nhiệt lâu dài	Có thể điều chỉnh
Phạm vi điều chỉnh ngưỡng nhạy bảo vệ lâu dài	0.7…1 x In
Loại điều chỉnh độ trễ bảo vệ lâu dài	Cố định
Thiết lập bảo vệ trung tính	Không có bảo vệ (3D)
Loại điều chỉnh ngưỡng nhạy bảo vệ tức thời	Cố định
Phạm vi điều chỉnh ngưỡng nhạy bảo vệ tức thời	1250 A
Bảo vệ rò đất	Không có
Số khe cắm cho phụ kiện điện	1 khe cắm cho công tắc phụ OF 1 khe cắm cho công tắc báo động SD 1 khe cắm cho rơle điện áp MN hoặc MX
Tín hiệu cục bộ	Cờ (xanh) cho sự có mặt của tiếp điểm phụ
Chiều rộng (W)	108 mm
Chiều cao (H)	137 mm
Độ sâu (D)	80 mm
Trọng lượng tịnh	1.42 kg
Màu sắc	Xám (RAL 7016)
Môi trường
Tiêu chuẩn	EN/IEC 60947
Mức độ ô nhiễm	3 tuân theo IEC 60664-1
Mức độ bảo vệ IP	IP40 tuân theo IEC 60529
Mức độ bảo vệ IK	IK07 tuân theo IEC 62262
Nhiệt độ không khí xung quanh để vận hành	-25…70 °C
Nhiệt độ không khí xung quanh để lưu trữ	-50…85 °C
Độ ẩm tương đối	0…95 %
Độ cao hoạt động	2000 m không giảm công suất 5000 m với giảm công suất
Đơn vị đóng gói
Loại đơn vị của gói 1	PCE
Số đơn vị trong gói 1	1
Chiều cao gói 1	12cm
Chiều rộng gói 1	13 cm
Chiều dài gói 1	22 cm
Trọng lượng gói 1	1.6 kg
Loại đơn vị của gói 2	S03
Số đơn vị trong gói 2	6
Chiều cao gói 2	30 cm
Chiều rộng gói 2	30 cm
Chiều dài gói 2	40 cm
Trọng lượng gói 2	10.19 kg
Loại đơn vị của gói 3	P12
Số đơn vị trong gói 3	144
Chiều cao gói 3	150 cm
Chiều rộng gói 3	80 cm
Chiều dài gói 3	120 cm
Trọng lượng gói 3	254.49 kg

Những thông số này đảm bảo thiết bị hoạt động ổn định trong môi trường công nghiệp, giúp hệ thống điện luôn an toàn và liên tục.

Hướng dẫn lắp đặt

Việc lắp đặt aptomat khối MCCB C12N6TM160L cần được thực hiện bởi các chuyên viên kỹ thuật có kinh nghiệm, tuân theo các bước sau:

Bước 1: Ngắt nguồn điện và kiểm tra kỹ hệ thống trước khi lắp đặt.
Bước 2: Chọn vị trí phù hợp trong tủ điện, đảm bảo thông gió tốt.
Bước 3: Kết nối các dây dẫn vào đúng vị trí đầu vào và đầu ra của MCCB.
Bước 4: Kiểm tra kết nối, đảm bảo không có sự cố lỏng lẻo hoặc kết nối sai.
Bước 5: Cấp nguồn và kiểm tra lại hoạt động của hệ thống sau khi lắp đặt hoàn tất.
