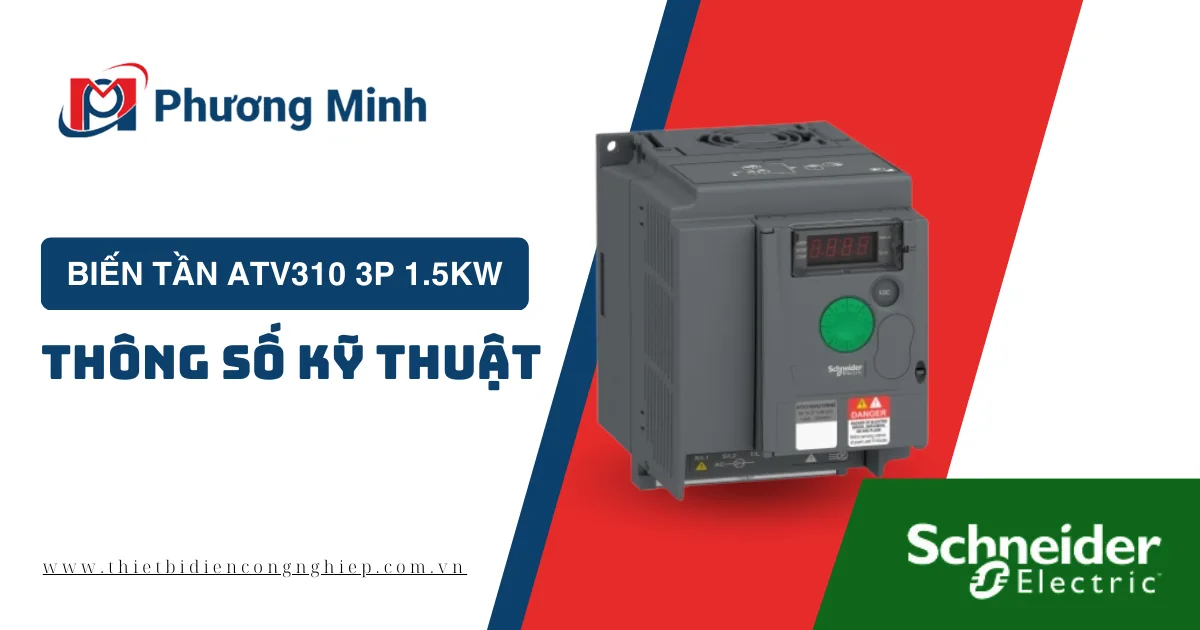

BIẾN TẦN ATV310 3P 1.5KW - THÔNG SỐ KỸ THUẬT

Biến tần ATV310 3P 1.5KW là một trong những sản phẩm nổi bật thuộc dòng biến tần ATV310 của Schneider Electric, được thiết kế đặc biệt cho các ứng dụng trong công nghiệp. Với khả năng điều khiển linh hoạt và hiệu suất cao, biến tần ATV310 giúp tiết kiệm năng lượng và cải thiện hiệu quả hoạt động của máy móc. Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về khái niệm, ứng dụng, thông số kỹ thuật và hướng dẫn lắp đặt của biến tần ATV310 3P 1.5KW.

Khái niệm về biến tần ATV310 3P 1.5KW

Biến tần ATV310 3P 1.5KW là thiết bị điện tử được sử dụng để điều chỉnh tốc độ quay của động cơ xoay chiều 3 pha. Thông qua việc thay đổi tần số của dòng điện đầu vào, biến tần này giúp kiểm soát hiệu quả các hoạt động của động cơ, từ đó tối ưu hóa quy trình sản xuất và giảm thiểu tiêu hao năng lượng. Sản phẩm này thường được ứng dụng trong các hệ thống máy bơm, quạt, băng tải và nhiều thiết bị công nghiệp khác.

Ứng dụng của biến tần ATV310 3P 1.5KW

Biến tần ATV310 3P 1.5KW được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ tính linh hoạt và khả năng tiết kiệm năng lượng. Cụ thể, sản phẩm này được ứng dụng trong:

Hệ thống máy bơm: Biến tần giúp kiểm soát chính xác tốc độ quay của động cơ máy bơm, từ đó tối ưu hóa lượng nước bơm vào hệ thống, giảm thiểu tình trạng bơm quá tải hoặc thiếu tải, đảm bảo an toàn và hiệu quả.
Hệ thống quạt: ATV310 3P 1.5KW giúp điều chỉnh tốc độ quạt một cách linh hoạt, phù hợp với yêu cầu làm mát hoặc thông gió trong các nhà máy, xưởng sản xuất lớn, góp phần tiết kiệm điện năng và giảm tiếng ồn.
Băng tải: Với khả năng điều khiển tốc độ linh hoạt, biến tần ATV310 giúp hệ thống băng tải hoạt động trơn tru, tránh tình trạng dừng đột ngột hoặc chạy quá nhanh, giảm thiểu nguy cơ hỏng hóc thiết bị và nâng cao hiệu quả sản xuất.
Máy nén khí: Biến tần điều chỉnh tốc độ quay của động cơ máy nén khí, giúp tiết kiệm điện năng, tăng tuổi thọ thiết bị và giảm thiểu các sự cố kỹ thuật trong quá trình vận hành.
Các hệ thống cơ khí khác: ATV310 3P 1.5KW còn được ứng dụng trong nhiều ngành công nghiệp khác như thực phẩm, đồ uống, dệt may, hóa chất, với vai trò quan trọng trong việc tối ưu hóa năng lượng và nâng cao hiệu suất.

Thông số kỹ thuật của biến tần ATV310 3P 1.5KW

Biến tần ATV310 3P 1.5KW sở hữu nhiều thông số kỹ thuật nổi bật, bao gồm:

Thông tin chính
Dòng sản phẩm	Easy Altivar 310
Loại sản phẩm hoặc thành phần	Biến tần
Ứng dụng cụ thể của sản phẩm	Máy đơn giản
Kiểu lắp ráp	Có tản nhiệt
Tên ngắn của thiết bị	ATV310
Số pha mạng	Ba pha
Điện áp nguồn định mức [Us]	380…460 V – 15…10 %
Công suất động cơ kW	1.5 kW cho tải nặng
Công suất động cơ hp	2 hp cho tải nặng
Mức tiếng ồn	50 dB
Bổ sung
Số lượng mỗi bộ	Bộ 1
Bộ lọc EMC	Không có bộ lọc EMC
Loại làm mát	Quạt tích hợp
Giao thức cổng thông tin	Modbus
Loại kết nối	RJ45 (trên mặt trước) cho Modbus
Giao diện vật lý	2 dây RS 485 cho Modbus
Khung truyền	RTU cho Modbus
Tốc độ truyền	4800 bit/s 9600 bit/s 19200 bit/s 38400 bit/s
Số địa chỉ	1…247 cho Modbus
Dịch vụ thông tin	Đọc thanh ghi giữ (03) 29 từ Ghi thanh ghi đơn (06) 29 từ Ghi nhiều thanh ghi (16) 27 từ Đọc/ghi nhiều thanh ghi (23) 4/4 từ Đọc nhận dạng thiết bị (43)
Dòng điện đường dây	6.5 A ở 380 V (tải nặng) 5.4 A ở 460 V (tải nặng)
Công suất biểu kiến	4.3 kVA ở 460 V (tải nặng)
Dòng ngắn mạch dự kiến Isc	5 kA (tải nặng)
Dòng ra liên tục	4.1 A tải nặng
Dòng thoáng qua tối đa	6.2 A trong 60 giây (tải nặng)
Tán nhiệt theo W	60.4 W, ở In (tải nặng)
Tần số đầu ra biến tần	0.5…400 Hz
Tần số chuyển mạch danh định	4 kHz
Tần số chuyển mạch	2…12 kHz điều chỉnh được
Khoảng tốc độ	1…20 cho động cơ không đồng bộ
Mô-men xoắn quá độ thoáng qua	170…200 % của mô-men xoắn danh định động cơ tùy thuộc vào định mức của biến tần và loại động cơ
Mô-men phanh	Tối đa 150 % của mô-men xoắn danh định động cơ với điện trở phanh, tối đa 70 % của mô-men xoắn danh định động cơ không có điện trở phanh
Hồ sơ điều khiển động cơ	Tỷ số điện áp/tần số (V/f), Tỷ số điện áp/tần số – Tiết kiệm năng lượng, U/f bậc hai. Điều khiển vector không cảm biến (SVC), Bù trượt động cơ, Điều chỉnh được
Điện áp ra	380…460 V ba pha
Kết nối điện	Đầu nối, khả năng kẹp: 1.5…2.5 mm², AWG 16…AWG 14 (L1, L2, L3, PA/+, PB, U, V, W)
Mô-men xoắn siết chặt	0.8…1 N.m
Cách điện	Điện giữa nguồn và điều khiển
Nguồn cung	Nguồn cung nội bộ cho điện trở tham chiếu: 5 V (4.75…5.25 V)DC, <10 mA với bảo vệ quá tải và ngắn mạch
Nguồn cung nội bộ cho đầu vào logic	24 V (20.4…28.8 V)DC, <100 mA với bảo vệ quá tải và ngắn mạch
Số lượng đầu vào tương tự	1
Loại đầu vào tương tự	Có thể cấu hình AI1 0…20 mA 250 Ohm, có thể cấu hình AI1 0…10 V 30 kOhm, có thể cấu hình AI1 0…5 V 30 kOhm
Số lượng đầu vào rời rạc	4
Loại đầu vào rời rạc	Có thể lập trình LI1…LI4 24 V 18…30 V
Logic đầu vào rời rạc	Logic âm (hút), > 16 V (trạng thái 0), < 10 V (trạng thái 1), trở kháng đầu vào 3.5 kOhm, Logic dương (nguồn), 0…< 5 V (trạng thái 0), > 11 V (trạng thái 1)
Thời gian lấy mẫu	10 ms cho đầu vào tương tự, 20 ms, dung sai +/- 1 ms cho đầu vào logic
Sai số tuyến tính	+/- 0.3 % của giá trị tối đa cho đầu vào tương tự
Số lượng đầu ra tương tự	1
Loại đầu ra tương tự	AO1 có thể cấu hình phần mềm điện áp: 0…10 V AC 0…10 V 0…0.02 A, trở kháng: 470 Ohm, độ phân giải 8 bit. AO1 có thể cấu hình phần mềm dòng điện: 0…20 mA, trở kháng: 800 Ohm, độ phân giải 8 bits.
Số lượng đầu ra rời rạc	2
Loại đầu ra rời rạc	Đầu ra logic LO+, LO-, Đầu ra rơle được bảo vệ R1A, R1B, R1C 1 C/O
Dòng chuyển mạch tối thiểu	5 mA ở 24 V DC cho rơle logic
Dòng chuyển mạch tối đa	2 A ở 250 V AC trên tải cảm cos phi = 0.4 L/R = 7 ms cho rơle logic. 2 A ở 30 V DC trên tải cảm cos phi = 0.4 L/R = 7 ms cho rơle logic. 3 A ở 250 V AC trên tải trở kháng cos phi = 1 L/R = 0 ms cho rơle logic. 4 A ở 30 V DC trên tải trở kháng cos phi = 1 L/R = 0 ms cho rơle logic.
Dốc tăng tốc và giảm tốc	Tuyến tính từ 0…999.9 s
Phanh đến dừng	Bằng tiêm DC, <30 s
Loại bảo vệ	Quá áp nguồn đường dây Hạ áp nguồn đường dây. Quá dòng giữa các pha đầu ra và đất Bảo vệ quá nhiệt. Ngắn mạch giữa các pha động cơ Chống mất pha đầu vào trong ba pha. Bảo vệ động cơ nhiệt thông qua biến tần bằng cách tính toán liên tục I²t
Độ phân giải tần số	Đầu vào tương tự: bộ chuyển đổi A/D, 10 bit, Đơn vị hiển thị: 0.1 Hz
Hằng số thời gian	20 ms +/- 1 ms cho thay đổi tham chiếu
Vị trí hoạt động	Thẳng đứng +/- 10 độ
Kích thước	Chiều cao: 143 mm Chiều rộng: 105 mm Độ sâu: 151 mm
Trọng lượng sản phẩm	1.1 kg
Tần số nguồn cung	50/60 Hz +/- 5 %
Đích sản phẩm	Động cơ không đồng bộ
Môi trường
Tương thích điện từ	Khả năng chịu nhiễu nhanh/bùng nổ điện từ – mức thử nghiệm: cấp 4 tuân thủ tiêu chuẩn IEC 61000-4-4 Khả năng chịu phóng điện tĩnh điện – mức thử nghiệm: cấp 3 tuân thủ tiêu chuẩn IEC 61000-4-2 Khả năng chịu nhiễu dẫn – mức thử nghiệm: cấp 3 tuân thủ tiêu chuẩn IEC 61000-4-6. Khả năng chịu nhiễu trường điện từ tần số vô tuyến phát xạ – mức thử nghiệm: cấp 3 tuân thủ tiêu chuẩn IEC 61000-4-3 Khả năng chịu nhiễu sụt áp và gián đoạn điện áp tuân thủ tiêu chuẩn IEC 61000-4-11. Khả năng chịu nhiễu xung điện áp – mức thử nghiệm: cấp 3 tuân thủ tiêu chuẩn IEC 61000-4-5
Tiêu chuẩn	IEC 61800-5-1 IEC 61800-3
Chứng nhận sản phẩm	CE EAC KC
Mức độ bảo vệ chống bụi và nước	IP20 không có tấm chắn phía trên IP4X phía trên
Mức độ ô nhiễm	2 tuân thủ tiêu chuẩn IEC 61800-5-1
Đặc tính môi trường	Lớp chịu ô nhiễm bụi 3S2 tuân thủ tiêu chuẩn IEC 60721-3-3 Lớp chịu ô nhiễm hóa chất 3C3 tuân thủ tiêu chuẩn IEC 60721-3-3
Khả năng chịu sốc	15 gn tuân thủ tiêu chuẩn IEC 60068-2-27 trong 11 ms
Độ ẩm tương đối	5…95 % không có ngưng tụ tuân thủ tiêu chuẩn IEC 60068-2-3 5…95 % không có nước nhỏ giọt tuân thủ tiêu chuẩn IEC 60068-2-3
Nhiệt độ môi trường xung quanh cho lưu trữ	-25…70 °C
Nhiệt độ môi trường xung quanh cho hoạt động	-10…55 °C không cần giảm công suất 55…60 °C tháo nắp bảo vệ từ đỉnh của biến tần với giảm công suất 2.2 % mỗi °C
Độ cao hoạt động	<= 1000 m không cần giảm công suất
Đơn vị đóng gói
Loại đơn vị đóng gói 1	PCE
Số lượng đơn vị trong gói 1	1
Chiều cao gói 1	16.000 cm
Chiều rộng gói 1	17.270 cm
Chiều dài gói 1	19.300 cm
Trọng lượng gói 1	1.380 kg
Loại đơn vị đóng gói 2	S03
Số lượng đơn vị trong gói 2	2
Chiều cao gói 2	30.000 cm
Chiều rộng gói 2	30.000 cm
Chiều dài gói 2	40.000 cm
Trọng lượng gói 2	5.253 kg

Hướng dẫn lắp đặt biến tần ATV310 3P 1.5KW

Lắp đặt biến tần ATV310 3P 1.5KW yêu cầu tuân thủ nghiêm ngặt các bước sau để đảm bảo an toàn và hiệu quả trong quá trình vận hành:

Bước 1: Chuẩn bị môi trường lắp đặt. Biến tần cần được lắp đặt ở nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp và nhiệt độ cao. Đảm bảo có đủ không gian xung quanh biến tần để tản nhiệt tốt.
Bước 2: Kiểm tra điện áp nguồn và động cơ. Đảm bảo điện áp đầu vào và đầu ra phù hợp với thông số kỹ thuật của biến tần và động cơ.
Bước 3: Đấu nối dây nguồn và dây động cơ. Đấu dây nguồn vào cổng nguồn của biến tần và dây động cơ vào cổng ra động cơ, đảm bảo kết nối chính xác theo sơ đồ hướng dẫn.
Bước 4: Cài đặt các thông số vận hành. Sử dụng giao diện điều khiển của biến tần để thiết lập các thông số cơ bản như tần số, điện áp, và các chế độ vận hành phù hợp với yêu cầu của ứng dụng.
Bước 5: Kiểm tra và vận hành. Sau khi cài đặt hoàn tất, tiến hành chạy thử biến tần để kiểm tra các chức năng và điều chỉnh lại nếu cần.
