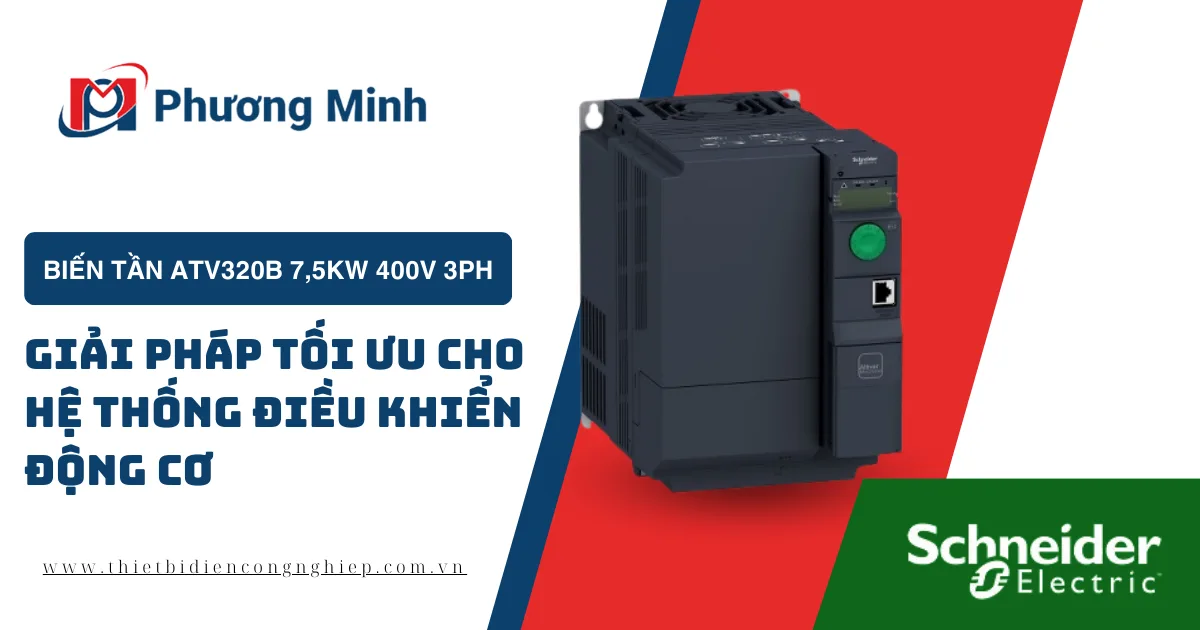

BIẾN TẦN ATV320B 7,5KW 400V 3PH – GIẢI PHÁP TỐI ƯU CHO HỆ THỐNG ĐIỀU KHIỂN ĐỘNG CƠ

Biến tần là thiết bị quan trọng trong việc điều chỉnh tốc độ động cơ, giúp tối ưu hóa hiệu suất và tiết kiệm năng lượng. Trong đó, Biến tần ATV320B 7,5KW 400V 3PH được đánh giá cao nhờ hiệu suất vượt trội và độ bền cao. Hãy cùng khám phá chi tiết về dòng sản phẩm này để hiểu vì sao nó là lựa chọn hàng đầu cho các hệ thống công nghiệp hiện đại.

Giới thiệu

Biến tần ATV320B 7,5KW 400V 3PH là sản phẩm thuộc dòng Altivar 320 của Schneider Electric, được thiết kế để đáp ứng nhu cầu điều khiển động cơ trong môi trường công nghiệp khắc nghiệt. Với khả năng vận hành ổn định và tính năng thông minh, sản phẩm này hỗ trợ nhiều ứng dụng khác nhau từ sản xuất, chế biến đến hệ thống HVAC.

Ứng dụng

Biến tần ATV320B 7,5KW 400V 3PH phù hợp với nhiều ngành nghề và lĩnh vực nhờ khả năng điều khiển linh hoạt:

Ngành sản xuất:
- Điều khiển băng chuyền, dây chuyền sản xuất tự động.
- Tối ưu hóa hiệu suất của máy móc như máy trộn, máy ép nhựa, và máy cắt.
Hệ thống HVAC:
- Quản lý hiệu quả các hệ thống thông gió, điều hòa không khí, và bơm nước.
Ngành chế biến thực phẩm:
- Ứng dụng trong máy nghiền, máy trộn nguyên liệu để duy trì tốc độ phù hợp và tiết kiệm năng lượng.
Ngành khai khoáng và xử lý nước:
- Vận hành các bơm công suất lớn, giúp tăng hiệu suất hoạt động và giảm thiểu tiêu thụ điện năng.

Nhờ khả năng chịu tải cao và tương thích với nhiều loại động cơ, ATV320B là giải pháp lý tưởng cho cả hệ thống công suất lớn lẫn nhỏ.

Vai trò

Biến tần ATV320B đóng vai trò quan trọng trong việc:

Tăng hiệu suất vận hành: Tối ưu hóa hoạt động của động cơ để đạt hiệu suất cao nhất.
Tiết kiệm năng lượng: Điều chỉnh tốc độ động cơ, giảm thiểu hao phí điện năng.
Bảo vệ động cơ: Hỗ trợ các tính năng bảo vệ quá tải, quá nhiệt và ngắn mạch.
Tăng độ bền hệ thống: Giảm thiểu tác động cơ học đột ngột, bảo vệ tuổi thọ thiết bị.

Thông số kỹ thuật

Thông tin chính
Dòng sản phẩm	Altivar Machine ATV320
Loại sản phẩm hoặc thành phần	Bộ biến tần tốc độ
Ứng dụng sản phẩm cụ thể	Máy móc phức tạp
Biến thể	Phiên bản tiêu chuẩn
Dạng của bộ biến tần	Sách
Chế độ lắp đặt	Lắp tường
Giao thức cổng thông tin	Modbus nối tiếp CANopen
Thẻ tùy chọn	Mô-đun truyền thông, CANopen Mô-đun truyền thông, EtherCAT Mô-đun truyền thông, Profibus DP V1 Mô-đun truyền thông, PROFINET Mô-đun truyền thông, Ethernet Powerlink Mô-đun truyền thông, EtherNet/IP Mô-đun truyền thông, DeviceNet
Điện áp nguồn định mức	380…500 V – 15…10 %
Dòng đầu ra định mức	17.0 A
Công suất động cơ kW	7.5 kW cho tải nặng
Bộ lọc EMC	Bộ lọc EMC lớp C2 tích hợp
Mức độ bảo vệ IP	IP20
Bổ sung
Số đầu vào rời rạc	7
Loại đầu vào rời rạc	STO tắt mô-men xoắn an toàn, 24 V DC, trở kháng: 1.5 kOhm DI1…DI6 đầu vào logic, 24 V DC (30 V) DI5 có thể lập trình làm đầu vào xung: 0…30 kHz, 24 V DC (30 V)
Logic đầu vào rời rạc	Logic dương (nguồn) Logic âm (sink)
Số đầu ra rời rạc	3
Loại đầu ra rời rạc	Thu thập mở DQ+ 0…1 kHz 30 V DC 100 mA Thu thập mở DQ- 0…1 kHz 30 V DC 100 mA
Số đầu vào tương tự	3
Loại đầu vào tương tự	AI1 điện áp: 0…10 V DC, trở kháng: 30 kOhm, độ phân giải 10 bit AI2 điện áp vi sai lưỡng cực: +/- 10 V DC, trở kháng: 30 kOhm, độ phân giải 10 bit AI3 dòng điện: 0…20 mA (hoặc 4-20 mA, x-20 mA, 20-x mA hoặc các mẫu khác theo cấu hình), trở kháng: 250 Ohm, độ phân giải 10 bit
Số đầu ra tương tự	1
Loại đầu ra tương tự	Dòng điện có thể cấu hình phần mềm AQ1: 0…20 mA trở kháng 800 Ohm, độ phân giải 10 bit Điện áp có thể cấu hình phần mềm AQ1: 0…10 V DC trở kháng 470 Ohm, độ phân giải 10 bit
Loại đầu ra rơle	Rơle logic có thể cấu hình R1A 1 NO độ bền điện 100000 chu kỳ Rơle logic có thể cấu hình R1B 1 NC độ bền điện 100000 chu kỳ Rơle logic có thể cấu hình R1C Rơle logic có thể cấu hình R2A 1 NO độ bền điện 100000 chu kỳ Rơle logic có thể cấu hình R2C
Dòng chuyển mạch tối đa	Rơle đầu ra R1A, R1B, R1C trên tải điện trở, cos phi = 1: 3 A ở 250 V AC Rơle đầu ra R1A, R1B, R1C trên tải điện trở, cos phi = 1: 3 A ở 30 V DC Rơle đầu ra R1A, R1B, R1C, R2A, R2C trên tải cảm ứng, cos phi = 0.4 và L/R = 7 ms: 2 A ở 250 V AC Rơle đầu ra R1A, R1B, R1C, R2A, R2C trên tải cảm ứng, cos phi = 0.4 và L/R = 7 ms: 2 A ở 30 V DC Rơle đầu ra R2A, R2C trên tải điện trở, cos phi = 1: 5 A ở 250 V AC Rơle đầu ra R2A, R2C trên tải điện trở, cos phi = 1: 5 A ở 30 V DC
Dòng chuyển mạch tối thiểu	Rơle đầu ra R1A, R1B, R1C, R2A, R2C: 5 mA ở 24 V DC
Phương thức truy cập	Slave CANopen
Hoạt động 4 góc	Có thể
Hồ sơ điều khiển động cơ không đồng bộ	Tỷ lệ điện áp/tần số, 5 điểm Điều khiển vectơ từ thông không cần cảm biến, tiêu chuẩn Tỷ lệ điện áp/tần số – Tiết kiệm năng lượng, U/f bậc hai Điều khiển vectơ từ thông không cảm biến – Tiết kiệm năng lượng Tỷ lệ điện áp/tần số, 2 điểm
Hồ sơ điều khiển động cơ đồng bộ	Điều khiển vectơ không cảm biến
Mô-men xoắn quá tải thoáng qua	170…200 % mô-men xoắn định mức của động cơ
Tần số đầu ra tối đa	0.599 kHz
Đường dốc tăng tốc và giảm tốc	Tuyến tính U S CUS
Chuyển đổi đường dốc	Tự động dừng tăng tốc/giảm tốc với tiêm DC
Bù trượt động cơ	Tự động bất kể tải Có thể điều chỉnh 0…300 % Không có sẵn trong tỷ lệ điện áp/tần số (2 hoặc 5 điểm)
Tần số chuyển mạch	2…16 kHz có thể điều chỉnh 4…16 kHz với hệ số giảm tải
Tần số chuyển mạch danh định	4 kHz
Phanh đến trạng thái dừng	Bằng cách tiêm DC Chân không phanh tích hợp Có
Dòng dòng	26.5 A ở 380 V (tải nặng) 18.7 A ở 500 V (tải nặng)
Dòng đầu vào tối đa	26.5 A
Điện áp đầu ra tối đa	500 V
Công suất biểu kiến	16.2 kVA ở 500 V (tải nặng)
Tần số mạng	50…60 Hz
Dung sai tần số mạng đối xứng tương đối	5 %
Dòng ngắn mạch dự kiến	22 kA
Dòng tải cơ bản ở quá tải cao	17.0 A
Công suất tiêu tán tính bằng W	Quạt: 229.0 W ở 380 V, tần số chuyển mạch 4 kHz
Với chức năng an toàn Tốc độ giới hạn an toàn (SLS)	Đúng
Với chức năng an toàn Quản lý phanh an toàn (SBC/SBT)	Sai
Với chức năng an toàn Dừng hoạt động an toàn (SOS)	Sai
Với chức năng an toàn Vị trí an toàn (SP)	Sai
Với chức năng an toàn Logic lập trình an toàn	Sai
Với chức năng an toàn Giám sát tốc độ an toàn (SSM)	Sai
Với chức năng an toàn Dừng an toàn 1 (SS1)	Đúng
Với chức năng an toàn Dừng an toàn 2 (SS2)	Sai
Với chức năng an toàn Tắt mô-men xoắn an toàn (STO)	Đúng
Với chức năng an toàn Vị trí giới hạn an toàn (SLP)	Sai
Với chức năng an toàn Hướng an toàn (SDI)	Sai
Loại bảo vệ	Đứt pha đầu vào: bộ biến tần Quá dòng giữa các pha đầu ra và đất: bộ biến tần Bảo vệ quá nhiệt: bộ biến tần Ngắn mạch giữa các pha động cơ: bộ biến tần Bảo vệ nhiệt: bộ biến tần
Chiều rộng	150 mm
Chiều cao	308.0 mm
Độ sâu	232.0 mm
Trọng lượng tịnh	4.4 kg
Môi trường
Vị trí hoạt động	Thẳng đứng +/- 10 độ
Chứng nhận sản phẩm	CE ATEX NOM GOST EAC RCM KC
Dấu hiệu đánh dấu	CE ATEX UL CSA EAC RCM
Tiêu chuẩn	IEC 61800-5-1
Tương thích điện từ	Mức thử nghiệm miễn dịch xả tĩnh điện cấp độ 3 tuân theo IEC 61000-4-2 Mức thử nghiệm miễn dịch trường điện từ tần số vô tuyến bức xạ cấp độ 3 tuân theo IEC 61000-4-3 Mức thử nghiệm miễn dịch xung nhanh/bùng nổ điện cấp độ 4 tuân theo IEC 61000-4-4 Mức thử nghiệm miễn dịch xung điện áp quá mức 1.2/50 µs – 8/20 µs cấp độ 3 tuân theo IEC 61000-4-5 Mức thử nghiệm miễn dịch tần số vô tuyến dẫn truyền cấp độ 3 tuân theo IEC 61000-4-6 Kiểm tra miễn dịch với sự cố giảm điện áp và gián đoạn tuân theo IEC 61000-4-11
Lớp môi trường (trong quá trình vận hành)	Lớp 3C3 theo IEC 60721-3-3 Lớp 3S2 theo IEC 60721-3-3
Gia tốc tối đa dưới tác động sốc (trong quá trình vận hành)	150 m/s² tại 11 ms
Gia tốc tối đa dưới ứng suất rung động (trong quá trình vận hành)	10 m/s² tại 13…200 Hz
Độ võng tối đa dưới tải rung động (trong quá trình vận hành)	1.5 mm tại 2…13 Hz
Độ ẩm tương đối cho phép (trong quá trình vận hành)	Lớp 3K5 theo EN 60721-3
Lưu lượng không khí làm mát	60 m3/h
Phân loại quá điện áp	III
Vòng điều chỉnh	Bộ điều chỉnh PID có thể điều chỉnh
Độ chính xác tốc độ	+/- 10 % của trượt danh định 0.2 Tn đến Tn
Mức độ ô nhiễm	2
Nhiệt độ không khí môi trường để vận chuyển	-25…70 °C
Nhiệt độ không khí môi trường để vận hành	-10…50 °C không giảm công suất 50…60 °C với hệ số giảm công suất
Nhiệt độ không khí môi trường để lưu trữ	-25…70 °C
Đơn vị đóng gói
Loại đơn vị của gói 1	PCE
Số đơn vị trong gói 1	1
Chiều cao gói 1	20,500 cm
Chiều rộng gói 1	27,200 cm
Chiều dài gói 1	32,800 cm
Trọng lượng gói 1	5,620 kg
Loại đơn vị của gói 2	P06
Số đơn vị trong gói 2	10
Chiều cao gói 2	75,000 cm
Chiều rộng gói 2	60,000 cm
Chiều dài gói 2	80,000 cm
Trọng lượng gói 2	69,960 kg

Hướng dẫn lắp đặt biến tần ATV320B

Chuẩn bị:
- Kiểm tra đầy đủ thiết bị và thông số kỹ thuật trước khi lắp đặt.
- Đảm bảo nguồn điện và các phụ kiện phù hợp với yêu cầu của biến tần.
Lắp đặt cơ bản:
- Gắn biến tần ATV320B lên tường hoặc khung máy chắc chắn.
- Kết nối dây nguồn và động cơ đúng sơ đồ hướng dẫn từ nhà sản xuất.
Cài đặt ban đầu:
- Sử dụng bảng điều khiển hoặc phần mềm hỗ trợ để cấu hình thông số.
- Kiểm tra vận hành thử trước khi đưa vào sử dụng chính thức.
Kiểm tra an toàn:
- Đảm bảo các kết nối chắc chắn và không có dấu hiệu hỏng hóc.
- Kiểm tra hoạt động của biến tần trong các chế độ khác nhau.
