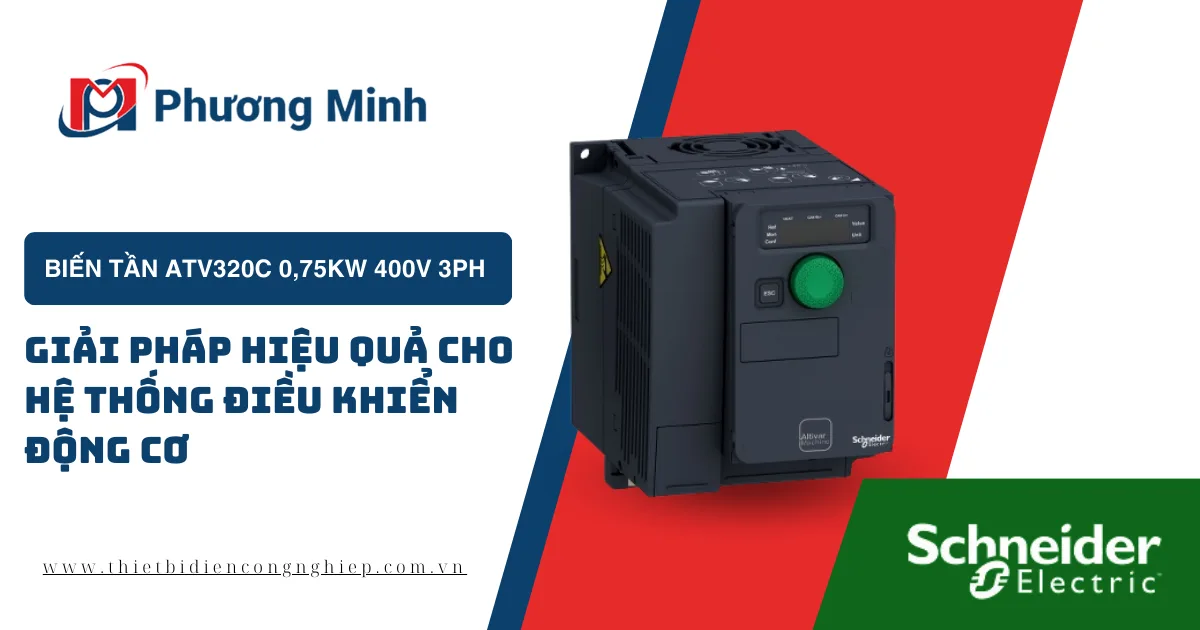

BIẾN TẦN ATV320C 0,75KW 400V 3PH - GIẢI PHÁP HIỆU QUẢ CHO HỆ THỐNG ĐIỀU KHIỂN ĐỘNG CƠ

Trong lĩnh vực công nghiệp hiện đại, việc sử dụng biến tần đã trở thành giải pháp tối ưu để điều khiển và quản lý năng lượng cho các hệ thống động cơ. Biến tần ATV320C 0,75KW 400V 3PH là sản phẩm chất lượng cao, được thiết kế để đáp ứng những yêu cầu khắt khe của các nhà máy và dây chuyền sản xuất. Hãy cùng tìm hiểu chi tiết về sản phẩm này, từ khái niệm đến ứng dụng thực tiễn và vai trò của nó.

Khái niệm biến tần ATV320C 0,75KW 400V 3PH

Biến tần ATV320C 0,75KW 400V 3PH là thiết bị điện tử được sử dụng để biến đổi tần số của dòng điện xoay chiều, giúp điều chỉnh tốc độ quay của động cơ. Với công suất 0,75KW, điện áp 400V và thiết kế 3 pha, sản phẩm này phù hợp với nhiều ứng dụng đòi hỏi độ chính xác cao trong điều khiển. Điểm nổi bật của biến tần ATV320C là khả năng tiết kiệm năng lượng và tăng tuổi thọ cho động cơ.

Ứng dụng của biến tần ATV320C 0,75KW 400V 3PH

Biến tần ATV320C 0,75KW 400V 3PH được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ vào khả năng điều khiển linh hoạt và hiệu suất vượt trội. Một số ứng dụng điển hình bao gồm:

Dây chuyền sản xuất:
Biến tần hỗ trợ điều chỉnh tốc độ của các băng tải, máy đóng gói, và máy cắt tự động, giúp tăng năng suất và giảm thiểu lỗi trong quá trình vận hành.
Hệ thống bơm và quạt công nghiệp:
Sản phẩm giúp điều khiển lưu lượng và áp suất, đảm bảo hoạt động ổn định và tiết kiệm năng lượng.
Máy nén khí:
Biến tần giúp điều chỉnh công suất theo nhu cầu thực tế, giảm hao phí điện năng và giảm tiếng ồn trong quá trình vận hành.
Công nghiệp chế biến:
ATV320C được ứng dụng trong các máy nghiền, máy trộn, và các thiết bị khác, đảm bảo độ chính xác cao trong quy trình chế biến.

Nhờ tính đa dụng, biến tần ATV320C 0,75KW 400V 3PH là lựa chọn hàng đầu cho các doanh nghiệp mong muốn tối ưu hóa quy trình sản xuất.

Vai trò của biến tần ATV320C 0,75KW 400V 3PH

Biến tần ATV320C không chỉ đảm bảo hiệu quả hoạt động mà còn mang lại nhiều lợi ích quan trọng:

Tiết kiệm năng lượng: Giảm mức tiêu thụ điện năng, đặc biệt trong các hệ thống hoạt động liên tục.
Tăng tuổi thọ động cơ: Giảm hiện tượng sốc điện và quá tải, bảo vệ động cơ trong quá trình vận hành.
Cải thiện hiệu suất sản xuất: Điều chỉnh linh hoạt tốc độ và công suất, phù hợp với từng giai đoạn sản xuất.
Bảo vệ môi trường: Giảm khí thải CO₂ nhờ tiết kiệm năng lượng hiệu quả.

Thông số kỹ thuật của biến tần ATV320C 0,75KW 400V 3PH

Thông tin chính
Dòng sản phẩm	Altivar Machine ATV320
Loại sản phẩm hoặc thành phần	Biến tần
Ứng dụng cụ thể của sản phẩm	Máy móc phức tạp
Biến thể	Phiên bản tiêu chuẩn
Định dạng của thiết bị	Nhỏ gọn
Kiểu lắp đặt	Lắp tường
Giao thức cổng thông tin	Modbus serial CANopen
Thẻ tùy chọn	Mô-đun thông tin CANopen Mô-đun thông tin EtherCAT Mô-đun thông tin Profibus DP V1 Mô-đun thông tin PROFINET Mô-đun thông tin Ethernet Powerlink Mô-đun thông tin EtherNet/IP Mô-đun thông tin DeviceNet
Điện áp nguồn định mức [Us]	380…500 V – 15…10 %
Dòng ra định mức	2.3 A
Công suất động cơ kW	0.75 kW (tải nặng)
Bộ lọc EMC	Bộ lọc EMC loại C2 tích hợp
Mức độ bảo vệ chống bụi và nước	IP20
Bổ sung
Số lượng đầu vào rời rạc	7
Loại đầu vào rời rạc	STO: tắt mô-men xoắn an toàn, 24 V DC, trở kháng: 1.5 kOhm DI1…DI6: đầu vào logic, 24 V DC (30 V) DI5 có thể lập trình làm đầu vào xung: 0…30 kHz, 24 V DC (30 V)
Logic đầu vào rời rạc	Logic dương (nguồn) Logic âm (hút)
Số lượng đầu ra rời rạc	3
Loại đầu ra rời rạc	Open collector DQ+: 0…1 kHz 30 V DC 100 mA Open collector DQ-: 0…1 kHz 30 V DC 100 mA Rơle có thể cấu hình R1A 1 NO độ bền điện 100000 chu kỳ Rơle có thể cấu hình R1B 1 NC độ bền điện 100000 chu kỳ Rơle có thể cấu hình R1C Rơle có thể cấu hình R2A 1 NO độ bền điện 100000 chu kỳ Rơle có thể cấu hình R2C
Dòng chuyển mạch tối đa	Rơle đầu ra R1A, R1B, R1C trên tải trở kháng, cos phi = 1: 3 A ở 250 V AC Rơle đầu ra R1A, R1B, R1C trên tải trở kháng, cos phi = 1: 3 A ở 30 V DC Rơle đầu ra R1A, R1B, R1C, R2A, R2C trên tải cảm, cos phi = 0.4 và L/R = 7 ms: 2 A ở 250 V AC Rơle đầu ra R1A, R1B, R1C, R2A, R2C trên tải cảm, cos phi = 0.4 và L/R = 7 ms: 2 A ở 30 V DC Rơle đầu ra R2A, R2C trên tải trở kháng, cos phi = 1: 5 A ở 250 V AC Rơle đầu ra R2A, R2C trên tải trở kháng, cos phi = 1: 5 A ở 30 V DC
Dòng chuyển mạch tối thiểu	Rơle đầu ra R1A, R1B, R1C, R2A, R2C: 5 mA ở 24 V DC
Số lượng đầu vào tương tự	3
Loại đầu vào tương tự	AI1 điện áp: 0…10 V DC, trở kháng: 30 kOhm, độ phân giải 10 bits AI2 điện áp differential lưỡng cực: +/- 10 V DC, trở kháng: 30 kOhm, độ phân giải 10 bits AI3 dòng điện: 0…20 mA (hoặc 4-20 mA, x-20 mA, 20-x mA hoặc các kiểu khác theo cấu hình), trở kháng: 250 Ohm, độ phân giải 10 bits
Số lượng đầu ra tương tự	1
Loại đầu ra tương tự	Có thể cấu hình phần mềm dòng điện AQ1: 0…20 mA trở kháng 800 Ohm, độ phân giải 10 bits Có thể cấu hình phần mềm điện áp AQ1: 0…10 V DC trở kháng 470 Ohm, độ phân giải 10 bits
Phương thức truy cập	Nô lệ CANopen
Chế độ 4 góc phần tư	Có thể
Hồ sơ điều khiển động cơ không đồng bộ	Tỉ lệ điện áp/tần số, 5 điểm Điều khiển vector từ thông không cảm biến, tiêu chuẩn Tỉ lệ điện áp/tần số – Tiết kiệm năng lượng, U/f bậc hai Điều khiển vector từ thông không cảm biến – Tiết kiệm năng lượng Tỉ lệ điện áp/tần số, 2 điểm
Hồ sơ điều khiển động cơ đồng bộ	Điều khiển vector không cảm biến
Mô-men xoắn quá tải thoáng qua	170…200 % mô-men xoắn định mức động cơ
Tần số đầu ra tối đa	0.599 kHz
Dốc tăng tốc và giảm tốc	Tuyến tính
Chế độ chuyển mạch dốc	Tự động dừng tăng tốc/giảm tốc với tiêm DC
Bù trượt động cơ	Tự động bất kể tải Có thể điều chỉnh 0…300 % Không có sẵn trong tỉ lệ điện áp/tần số (2 hoặc 5 điểm)
Tần số chuyển mạch	2…16 kHz điều chỉnh được 4…16 kHz với hệ số giảm công suất
Tần số chuyển mạch định mức	4 kHz
Phanh đến dừng	Bằng tiêm DC
Bộ xẻ nguồn phanh tích hợp	Có
Dòng điện đường dây	3.6 A ở 380 V (tải nặng) 2.8 A ở 500 V (tải nặng)
Dòng vào tối đa	3.6 A
Điện áp ra tối đa	500 V
Công suất biểu kiến	2.4 kVA ở 500 V (tải nặng)
Tần số mạng	50…60 Hz
Dung sai tần số mạng đối xứng tương đối	5 %
Dòng ngắn mạch dự kiến Isc	5 kA
Dòng tải cơ bản ở quá tải cao	7.1 A
Tán nhiệt theo W	Quạt: 32.0 W ở 380 V, tần số chuyển mạch 4 kHz
Chức năng an toàn	Với chức năng an toàn Giới hạn tốc độ an toàn (SLS): Có Với chức năng an toàn Quản lý phanh an toàn (SBC/SBT): Không Với chức năng an toàn Dừng hoạt động an toàn (SOS): Không Với chức năng an toàn Vị trí an toàn (SP): Không Với chức năng an toàn Logic lập trình an toàn: Không Với chức năng an toàn Giám sát tốc độ an toàn (SSM): Không Với chức năng an toàn Dừng an toàn 1 (SS1): Có Với chức năng an toàn Dừng an toàn 2 (SS2): Không Với chức năng an toàn Tắt mô-men xoắn an toàn (STO): Có Với chức năng an toàn Vị trí giới hạn an toàn (SLP): Không Với chức năng an toàn Hướng an toàn (SDI): Không
Loại bảo vệ	Đứt pha đầu vào: biến tần Quá dòng giữa các pha đầu ra và đất: biến tần Bảo vệ quá nhiệt: biến tần Ngắn mạch giữa các pha động cơ: biến tần Bảo vệ nhiệt: biến tần
Kích thước	Chiều rộng: 105.0 mm Chiều cao: 142.0 mm Độ sâu: 158.0 mm Trọng lượng tịnh: 1.2 kg
Môi trường
Vị trí hoạt động	Thẳng đứng +/- 10 độ
Chứng nhận sản phẩm	CE ATEX NOM GOST EAC RCM KC
Đánh dấu	CE ATEX UL CSA EAC RCM
Tiêu chuẩn	IEC 61800-5-1
Tương thích điện từ	Khả năng chịu phóng điện tĩnh điện mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-2 Khả năng chịu nhiễu trường điện từ tần số vô tuyến phát xạ mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-3 Khả năng chịu nhiễu nhanh/bùng nổ điện từ mức thử nghiệm 4 tuân thủ tiêu chuẩn IEC 61000-4-4 Khả năng chịu xung điện áp 1.2/50 µs – 8/20 µs mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-5 Khả năng chịu nhiễu tần số vô tuyến dẫn mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-6 Khả năng chịu nhiễu sụt áp và gián đoạn điện áp tuân thủ tiêu chuẩn IEC 61000-4-11
Lớp môi trường (trong quá trình hoạt động)	Lớp 3C3 theo tiêu chuẩn IEC 60721-3-3 Lớp 3S2 theo tiêu chuẩn IEC 60721-3-3
Gia tốc cực đại dưới tác động sốc (trong quá trình hoạt động)	150 m/s² trong 11 ms
Gia tốc cực đại dưới ứng suất rung động (trong quá trình hoạt động)	10 m/s² ở 13…200 Hz
Độ lệch cực đại dưới tải rung động (trong quá trình hoạt động)	1.5 mm ở 2…13 Hz
Độ ẩm tương đối cho phép (trong quá trình hoạt động)	Lớp 3K5 theo tiêu chuẩn EN 60721-3
Lưu lượng không khí làm mát	18.0 m3/h
Loại quá áp	III
Vòng điều chỉnh	Bộ điều chỉnh PID có thể điều chỉnh
Độ chính xác tốc độ	+/- 10 % của trượt danh định 0.2 Tn đến Tn
Mức độ ô nhiễm	2
Nhiệt độ môi trường xung quanh vận chuyển	-25…70 °C
Nhiệt độ môi trường xung quanh cho hoạt động	-10…50 °C (không cần giảm công suất) 50…60 °C (với hệ số giảm công suất)
Nhiệt độ môi trường xung quanh cho lưu trữ	-25…70 °C
Đơn vị đóng gói
Loại đơn vị đóng gói 1	PCE
Số lượng đơn vị trong gói 1	1
Chiều cao gói 1	18.000 cm
Chiều rộng gói 1	18.500 cm
Chiều dài gói 1	18.500 cm
Trọng lượng gói 1	1.680 kg
Loại đơn vị đóng gói 2	S06
Số lượng đơn vị trong gói 2	30
Chiều cao gói 2	75.000 cm
Chiều rộng gói 2	60.000 cm
Chiều dài gói 2	80.000 cm
Trọng lượng gói 2	63.490 kg
