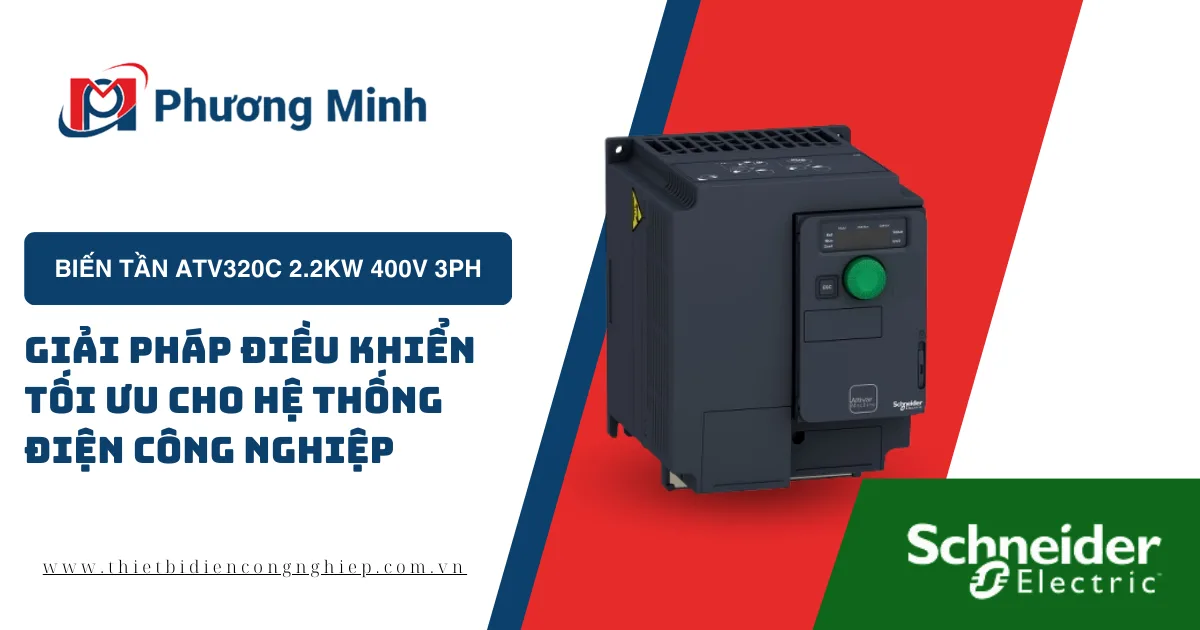

BIẾN TẦN ATV320C 2.2kW 400V 3PH – GIẢI PHÁP ĐIỀU KHIỂN TỐI ƯU CHO HỆ THỐNG ĐIỆN CÔNG NGHIỆP

Trong thời đại công nghiệp hóa, hiện đại hóa, nhu cầu tối ưu hóa hiệu suất và tiết kiệm năng lượng ngày càng trở nên cấp thiết. BIẾN TẦN ATV320C 2.2kW 400V 3PH chính là giải pháp hiệu quả, đáp ứng được mọi yêu cầu khắt khe của các hệ thống điện công nghiệp. Với tính năng vượt trội và thiết kế bền bỉ, sản phẩm này được xem là lựa chọn hàng đầu cho các doanh nghiệp.

Biến tần ATV320C 2.2kW là một trong những sản phẩm cao cấp của Schneider Electric, thương hiệu nổi tiếng thế giới trong lĩnh vực thiết bị điện. Được thiết kế chuyên biệt để hỗ trợ vận hành động cơ công suất 2.2kW, ATV320C không chỉ đảm bảo hiệu suất làm việc ổn định mà còn giúp giảm đáng kể mức tiêu thụ năng lượng.

Sản phẩm này phù hợp với các hệ thống điện sử dụng điện áp 400V 3 pha, đáp ứng đa dạng nhu cầu trong các ngành công nghiệp như chế biến thực phẩm, sản xuất linh kiện điện tử, và nhiều ứng dụng khác.

Ứng dụng

Biến tần ATV320C được sử dụng rộng rãi trong nhiều lĩnh vực, bao gồm:

Ngành công nghiệp sản xuất: Điều khiển động cơ máy cắt, máy nén khí, máy bơm và quạt công nghiệp.
Tự động hóa: Ứng dụng trong các dây chuyền sản xuất tự động, hệ thống băng tải, và máy móc CNC.
Ngành nông nghiệp: Hỗ trợ điều chỉnh tốc độ cho hệ thống tưới tiêu, máy trộn thức ăn chăn nuôi.
Ngành xây dựng: Dùng cho hệ thống vận hành thang máy, bơm nước và quạt thông gió.

Vai trò biến tần ATV320C

Biến tần ATV320C đóng vai trò quan trọng trong việc nâng cao hiệu quả hoạt động của các thiết bị công nghiệp. Một số lợi ích chính bao gồm:

Tiết kiệm năng lượng: Điều chỉnh tốc độ động cơ linh hoạt, giảm hao phí điện năng.
Bảo vệ thiết bị: Giảm sốc cơ học và điện áp đột ngột khi khởi động hoặc dừng máy.
Tăng tuổi thọ động cơ: Hoạt động ổn định, giảm thiểu hiện tượng quá nhiệt và rung động.
Dễ dàng vận hành: Giao diện thân thiện, tích hợp các chức năng giám sát và điều khiển từ xa.

Thông số kỹ thuật

Thông tin chính
Dòng sản phẩm	Altivar Machine ATV320
Loại sản phẩm hoặc thành phần	Biến tần
Ứng dụng cụ thể của sản phẩm	Máy móc phức tạp
Biến thể	Phiên bản tiêu chuẩn
Với công tắc ngắt	Có
Định dạng của thiết bị	Nhỏ gọn
Kiểu lắp đặt	Lắp tường
Giao thức cổng thông tin	Modbus serial CANopen
Thẻ tùy chọn	Mô-đun thông tin CANopen Mô-đun thông tin EtherCAT Mô-đun thông tin Profibus DP V1 Mô-đun thông tin PROFINET Mô-đun thông tin Ethernet Powerlink Mô-đun thông tin EtherNet/IP Mô-đun thông tin DeviceNet
Điện áp nguồn định mức [Us]	380…500 V – 15…10 %
Dòng ra định mức	5.5 A
Công suất động cơ kW	2.2 kW (tải nặng)
Bộ lọc EMC	Bộ lọc EMC loại C2 tích hợp
Mức độ bảo vệ chống bụi và nước	IP20
Bổ sung
Số lượng đầu vào rời rạc	7
Loại đầu vào rời rạc	STO: tắt mô-men xoắn an toàn, 24 V DC, trở kháng: 1.5 kOhm DI1…DI6: đầu vào logic, 24 V DC (30 V) DI5 có thể lập trình làm đầu vào xung: 0…30 kHz, 24 V DC (30 V)
Logic đầu vào rời rạc	Logic dương (nguồn) Logic âm (hút)
Số lượng đầu ra rời rạc	3
Loại đầu ra rời rạc	Open collector DQ+: 0…1 kHz 30 V DC 100 mA Open collector DQ-: 0…1 kHz 30 V DC 100 mA Rơle có thể cấu hình R1A 1 NO độ bền điện 100000 chu kỳ Rơle có thể cấu hình R1B 1 NC độ bền điện 100000 chu kỳ Rơle có thể cấu hình R1C Rơle có thể cấu hình R2A 1 NO độ bền điện 100000 chu kỳ Rơle có thể cấu hình R2C
Dòng chuyển mạch tối đa	Rơle đầu ra R1A, R1B, R1C trên tải trở kháng, cos phi = 1: 3 A ở 250 V AC Rơle đầu ra R1A, R1B, R1C trên tải trở kháng, cos phi = 1: 3 A ở 30 V DC Rơle đầu ra R1A, R1B, R1C, R2A, R2C trên tải cảm, cos phi = 0.4 và L/R = 7 ms: 2 A ở 250 V AC Rơle đầu ra R1A, R1B, R1C, R2A, R2C trên tải cảm, cos phi = 0.4 và L/R = 7 ms: 2 A ở 30 V DC Rơle đầu ra R2A, R2C trên tải trở kháng, cos phi = 1: 5 A ở 250 V AC Rơle đầu ra R2A, R2C trên tải trở kháng, cos phi = 1: 5 A ở 30 V DC
Dòng chuyển mạch tối thiểu	Rơle đầu ra R1A, R1B, R1C, R2A, R2C: 5 mA ở 24 V DC
Số lượng đầu vào tương tự	3
Loại đầu vào tương tự	AI1 điện áp: 0…10 V DC, trở kháng: 30 kOhm, độ phân giải 10 bits AI2 điện áp differential lưỡng cực: +/- 10 V DC, trở kháng: 30 kOhm, độ phân giải 10 bits AI3 dòng điện: 0…20 mA (hoặc 4-20 mA, x-20 mA, 20-x mA hoặc các kiểu khác theo cấu hình), trở kháng: 250 Ohm, độ phân giải 10 bits
Số lượng đầu ra tương tự	1
Loại đầu ra tương tự	Có thể cấu hình phần mềm dòng điện AQ1: 0…20 mA trở kháng 800 Ohm, độ phân giải 10 bits Có thể cấu hình phần mềm điện áp AQ1: 0…10 V DC trở kháng 470 Ohm, độ phân giải 10 bits
Phương thức truy cập	Nô lệ CANopen
Chế độ 4 góc phần tư	Có thể
Hồ sơ điều khiển động cơ không đồng bộ	Tỉ lệ điện áp/tần số, 5 điểm Điều khiển vector từ thông không cảm biến, tiêu chuẩn Tỉ lệ điện áp/tần số – Tiết kiệm năng lượng, U/f bậc hai Điều khiển vector từ thông không cảm biến – Tiết kiệm năng lượng Tỉ lệ điện áp/tần số, 2 điểm
Hồ sơ điều khiển động cơ đồng bộ	Điều khiển vector không cảm biến
Mô-men xoắn quá tải thoáng qua	170…200 % mô-men xoắn định mức động cơ
Tần số đầu ra tối đa	0.599 kHz
Dốc tăng tốc và giảm tốc	Tuyến tính
Chế độ chuyển mạch dốc	Tự động dừng tăng tốc/giảm tốc với tiêm DC
Bù trượt động cơ	Tự động bất kể tải Có thể điều chỉnh 0…300 % Không có sẵn trong tỉ lệ điện áp/tần số (2 hoặc 5 điểm)
Tần số chuyển mạch	2…16 kHz điều chỉnh được 4…16 kHz với hệ số giảm công suất
Tần số chuyển mạch định mức	4 kHz
Phanh đến dừng	Bằng tiêm DC
Bộ xẻ nguồn phanh tích hợp	Có
Dòng điện đường dây	8.7 A ở 380 V (tải nặng) 6.6 A ở 500 V (tải nặng)
Dòng vào tối đa	8.7 A
Điện áp ra tối đa	500 V
Công suất biểu kiến	5.7 kVA ở 500 V (tải nặng)
Tần số mạng	50…60 Hz
Dung sai tần số mạng đối xứng tương đối	5 %
Dòng ngắn mạch dự kiến Isc	5 kA
Dòng tải cơ bản ở quá tải cao	8.0 A
Tán nhiệt theo W	Quạt: 74.0 W ở 380 V, tần số chuyển mạch 4 kHz
Chức năng an toàn	Với chức năng an toàn Giới hạn tốc độ an toàn (SLS): Có Với chức năng an toàn Quản lý phanh an toàn (SBC/SBT): Không Với chức năng an toàn Dừng hoạt động an toàn (SOS): Không Với chức năng an toàn Vị trí an toàn (SP): Không Với chức năng an toàn Logic lập trình an toàn: Không Với chức năng an toàn Giám sát tốc độ an toàn (SSM): Không Với chức năng an toàn Dừng an toàn 1 (SS1): Có Với chức năng an toàn Dừng an toàn 2 (SS2): Không Với chức năng an toàn Tắt mô-men xoắn an toàn (STO): Có Với chức năng an toàn Vị trí giới hạn an toàn (SLP): Không Với chức năng an toàn Hướng an toàn (SDI): Không
Loại bảo vệ	Đứt pha đầu vào: biến tần Quá dòng giữa các pha đầu ra và đất: biến tần Bảo vệ quá nhiệt: biến tần Ngắn mạch giữa các pha động cơ: biến tần Bảo vệ nhiệt: biến tần
Kích thước	Chiều rộng: 140 mm Chiều cao: 184.0 mm Độ sâu: 158.0 mm Trọng lượng tịnh: 2.1 kg
Môi trường
Vị trí hoạt động	Thẳng đứng +/- 10 độ
Chứng nhận sản phẩm	CE ATEX NOM GOST EAC RCM KC
Đánh dấu	CE ATEX UL CSA EAC RCM
Tiêu chuẩn	IEC 61800-5-1
Tương thích điện từ	Khả năng chịu phóng điện tĩnh điện mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-2 Khả năng chịu nhiễu trường điện từ tần số vô tuyến phát xạ mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-3 Khả năng chịu nhiễu nhanh/bùng nổ điện từ mức thử nghiệm 4 tuân thủ tiêu chuẩn IEC 61000-4-4 Khả năng chịu xung điện áp 1.2/50 µs – 8/20 µs mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-5 Khả năng chịu nhiễu tần số vô tuyến dẫn mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-6 Khả năng chịu nhiễu sụt áp và gián đoạn điện áp tuân thủ tiêu chuẩn IEC 61000-4-11
Lớp môi trường (trong quá trình hoạt động)	Lớp 3C3 theo tiêu chuẩn IEC 60721-3-3 Lớp 3S2 theo tiêu chuẩn IEC 60721-3-3
Gia tốc cực đại dưới tác động sốc (trong quá trình hoạt động)	150 m/s² trong 11 ms
Gia tốc cực đại dưới ứng suất rung động (trong quá trình hoạt động)	10 m/s² ở 13…200 Hz
Độ lệch cực đại dưới tải rung động (trong quá trình hoạt động)	1.5 mm ở 2…13 Hz
Độ ẩm tương đối cho phép (trong quá trình hoạt động)	Lớp 3K5 theo tiêu chuẩn EN 60721-3
Lưu lượng không khí làm mát	37.7 m3/h
Loại quá áp	III
Vòng điều chỉnh	Bộ điều chỉnh PID có thể điều chỉnh
Độ chính xác tốc độ	+/- 10 % của trượt danh định 0.2 Tn đến Tn
Mức độ ô nhiễm	2
Nhiệt độ môi trường xung quanh vận chuyển	-25…70 °C
Nhiệt độ môi trường xung quanh cho hoạt động	-10…50 °C (không cần giảm công suất) 50…60 °C (với hệ số giảm công suất)
Nhiệt độ môi trường xung quanh cho lưu trữ	-25…70 °C
Đơn vị đóng gói
Loại đơn vị đóng gói 1	PCE
Số lượng đơn vị trong gói 1	1
Chiều cao gói 1	24.500 cm
Chiều rộng gói 1	19.500 cm
Chiều dài gói 1	26.700 cm
Trọng lượng gói 1	2.652 kg
Loại đơn vị đóng gói 2	P06
Số lượng đơn vị trong gói 2	12
Chiều cao gói 2	75.000 cm
Chiều rộng gói 2	60.000 cm
Chiều dài gói 2	80.000 cm
Trọng lượng gói 2	45.280 kg

Hướng dẫn lắp đặt biến tần ATV320C

Chuẩn bị: Đảm bảo nguồn điện đã được ngắt trước khi tiến hành lắp đặt. Kiểm tra các linh kiện và tài liệu kỹ thuật đi kèm sản phẩm.
Lắp biến tần:
- Cố định biến tần trên bề mặt chắc chắn, tránh môi trường ẩm ướt và bụi bẩn.
- Kết nối dây nguồn, dây động cơ và dây truyền thông đúng theo sơ đồ hướng dẫn.
Cài đặt: Sử dụng phần mềm hoặc giao diện điều khiển trên biến tần để cài đặt thông số phù hợp với thiết bị sử dụng.
Kiểm tra: Vận hành thử nghiệm để đảm bảo hệ thống hoạt động ổn định trước khi đưa vào sử dụng chính thức.
