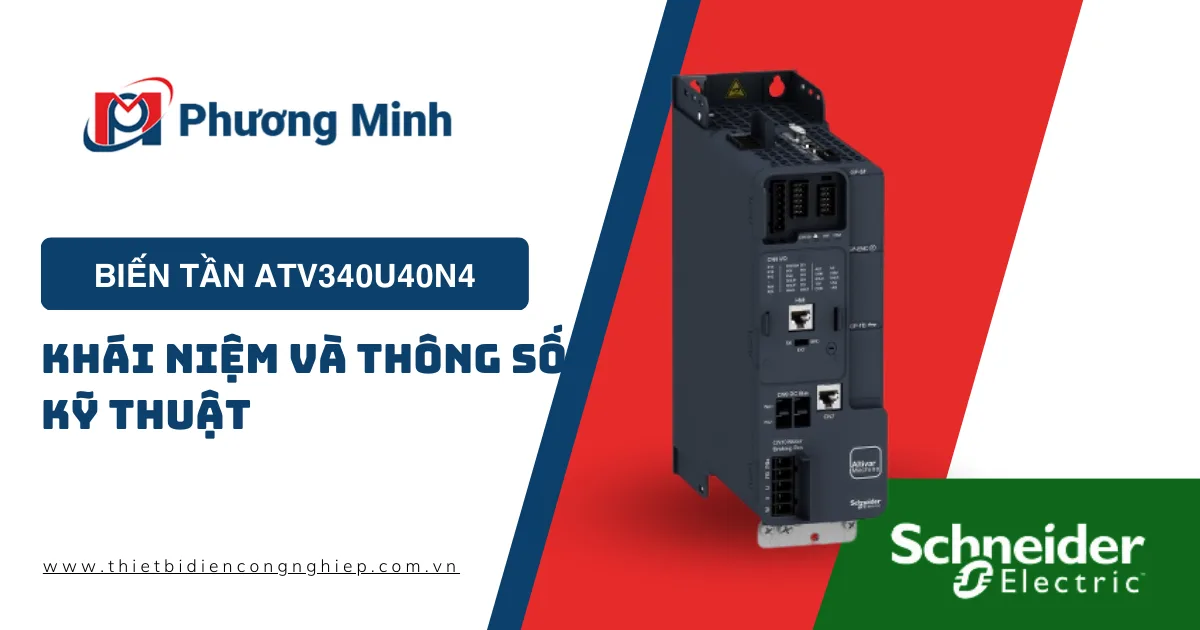

BIẾN TẦN ATV340U40N4: KHÁI NIỆM VÀ THÔNG SỐ KỸ THUẬT

Trong thời đại công nghiệp hóa hiện đại hóa như hiện nay, việc điều khiển tốc độ và mô-men xoắn của động cơ điện một cách chính xác và hiệu quả là vô cùng quan trọng. Biến tần ATV340U40N4 của Schneider Electric chính là giải pháp tối ưu cho các ứng dụng đòi hỏi độ tin cậy cao và hiệu suất vượt trội. Sản phẩm này đã trở thành sự lựa chọn hàng đầu của nhiều kỹ sư và nhà sản xuất trên toàn thế giới.

Biến tần ATV340U40N4 là gì?

Biến tần ATV340U40N4 là một thiết bị điện tử công suất được sử dụng để điều khiển tốc độ và mô-men xoắn của động cơ điện xoay chiều. Nó hoạt động dựa trên nguyên lý biến đổi điện áp xoay chiều một chiều và sau đó lại biến đổi trở lại thành điện áp xoay chiều có tần số và điện áp thay đổi. Nhờ đó, biến tần cho phép điều chỉnh tốc độ động cơ một cách linh hoạt và chính xác, đáp ứng các yêu cầu khác nhau của quá trình sản xuất.

Nguyên lý hoạt động

Biến tần ATV340U40N4 hoạt động theo các giai đoạn chính sau:

Biến đổi AC/DC: Điện áp xoay chiều từ nguồn cấp được biến đổi thành điện áp một chiều thông qua bộ chỉnh lưu.
Biến đổi DC/AC: Điện áp một chiều được biến đổi thành điện áp xoay chiều có tần số và điện áp thay đổi nhờ các bộ inverter.
Điều khiển: Tần số và điện áp đầu ra của biến tần được điều khiển bởi bộ vi xử lý, giúp điều chỉnh tốc độ và mô-men xoắn của động cơ.

Thông số kỹ thuật

Biến tần ATV340U40N4 có nhiều thông số kỹ thuật nổi bật, bao gồm:

Thông tin chính
Dòng sản phẩm chính	Altivar Machine ATV340
Loại sản phẩm hoặc thành phần	Biến tần
Ứng dụng cụ thể của sản phẩm	Máy móc
Kiểu lắp đặt	Lắp tủ
Biến thể	Phiên bản tiêu chuẩn
Giao thức cổng truyền thông	Modbus nối tiếp
Thẻ tùy chọn	Mô-đun truyền thông, Profibus DP V1 Mô-đun truyền thông, PROFINET Mô-đun truyền thông, DeviceNet Mô-đun truyền thông, CANopen Mô-đun truyền thông, EtherCAT
Số pha của mạng	3 pha
Tần số nguồn	50…60 Hz +/- 5 %
[Us] Điện áp nguồn định mức	380…480 V – 15…10 %
Dòng tải định mức	9.3 A
Công suất động cơ kW	5.5 kW cho tải thường 4 kW cho tải nặng
Công suất động cơ hp	7 hp cho tải thường 5 hp cho tải nặng
Bộ lọc EMC	Bộ lọc EMC lớp C3 tích hợp
Mức độ bảo vệ IP	IP20
Bổ sung
Số đầu vào rời rạc	5
Loại đầu vào rời rạc	PTI, có thể lập trình làm đầu vào xung: 0…30 kHz, 24 V DC (30 V) DI1…DI5: an toàn tắt mô-men xoắn, 24V DC (30 V), trở kháng: 3.5 kOhm, có thể lập trình
Số lượng tốc độ cài đặt sẵn	16 tốc độ cài đặt sẵn
Số lượng đầu ra rời rạc	2.0
Loại đầu ra rời rạc	Đầu ra có thể lập trình DQ1, DQ2: 30 V DC 100 mA
Số lượng đầu vào tương tự	2
Loại đầu vào tương tự	AI1: có thể cấu hình phần mềm dòng điện: 0…20 mA, trở kháng: 250 Ohm, độ phân giải 12 bit AI1: có thể cấu hình phần mềm đầu dò nhiệt độ hoặc cảm biến mực nước AI1: có thể cấu hình phần mềm điện áp: 0…10 V DC, trở kháng: 31.5 kOhm, độ phân giải 12 bit AI2: có thể cấu hình phần mềm điện áp: -10…10 V DC, trở kháng: 31.5 kOhm, độ phân giải 12 bit
Số lượng đầu ra tương tự	1
Loại đầu ra tương tự	AQ1: có thể cấu hình phần mềm điện áp: 0…10 V DC, trở kháng 470 Ohm, độ phân giải 10 bit AQ1: có thể cấu hình phần mềm dòng điện: 0…20 mA, trở kháng 500 Ohm, độ phân giải 10 bit
Số lượng đầu ra rơle	2
Điện áp đầu ra	<= điện áp nguồn cung cấp
Loại đầu ra rơle	Đầu ra rơle R1A Đầu ra rơle R1C: độ bền điện 100.000 chu kỳ Đầu ra rơle R2A Đầu ra rơle R2C: độ bền điện 100.000 chu kỳ
Dòng điện chuyển mạch tối đa	Đầu ra rơle R1C trên tải trở kháng, cos phi = 1: 3 A ở 250 V AC Đầu ra rơle R1C trên tải trở kháng, cos phi = 1: 3 A ở 30 V DC Đầu ra rơle R1C trên tải cảm kháng, cos phi = 0.4 và L/R = 7 ms: 2 A ở 250 V AC Đầu ra rơle R1C trên tải cảm kháng, cos phi = 0.4 và L/R = 7 ms: 2 A ở 30 V DC Đầu ra rơle R2C trên tải trở kháng, cos phi = 1: 5 A ở 250 V AC Đầu ra rơle R2C trên tải trở kháng, cos phi = 1: 5 A ở 30 V DC Đầu ra rơle R2C trên tải cảm kháng, cos phi = 0.4 và L/R = 7 ms: 2 A ở 250 V AC Đầu ra rơle R2C trên tải cảm kháng, cos phi = 0.4 và L/R = 7 ms: 2 A ở 30 V DC
Dòng điện chuyển mạch tối thiểu	Đầu ra rơle R1B: 5 mA ở 24 V DC Đầu ra rơle R2C: 5 mA ở 24 V DC
Giao diện vật lý	2 dây RS 485
Loại kết nối	1 RJ45
Phương thức truy cập	Slave Modbus RTU
Tốc độ truyền	4.8 kbit/s 9.6 kbit/s 19.2 kbit/s 38.4 kbit/s
Khung truyền	RTU
Số lượng địa chỉ	1…247
Định dạng dữ liệu	8 bit, có thể cấu hình chẵn, lẻ hoặc không có kiểm tra chẵn lẻ
Loại phân cực	Không có trở kháng
Hoạt động 4 góc phần tư có thể	Đúng
Hồ sơ điều khiển động cơ không đồng bộ	Mô-men xoắn không đổi tiêu chuẩn Mô-men xoắn biến đổi tiêu chuẩn Chế độ mô-men xoắn tối ưu
Hồ sơ điều khiển động cơ đồng bộ	Động cơ nam châm vĩnh cửu Động cơ từ trở
Mức độ ô nhiễm	2 tuân thủ IEC 61800-5-1
Tần số đầu ra tối đa	0.599 kHz
Dốc tăng tốc và giảm tốc	Tùy chỉnh tuyến tính riêng biệt từ 0.01…9999 s S, U hoặc tùy chỉnh
Bù trượt động cơ	Tự động bất kể tải
Không có sẵn trong luật động cơ nam châm vĩnh cửu	Có thể điều chỉnh Có thể bị ngăn chặn
Tần số chuyển mạch	2…16 kHz có thể điều chỉnh 4…16 kHz với hệ số giảm tải
Tần số chuyển mạch danh định	4 kHz
Phanh đến dừng hẳn	Bằng cách tiêm DC Bộ phận cắt mạch phanh tích hợp Đúng
Dòng điện đường dây	11.4 A ở 380 V (công suất bình thường) 9.0 A ở 480 V (công suất bình thường) 13.4 A ở 380 V (công suất nặng) 10.6 A ở 480 V (công suất nặng)
Dòng điện đường dây	13.4 A ở 380 V không có cuộn từ đường dây (công suất nặng) 10.6 A ở 480 V không có cuộn từ đường dây (công suất nặng) 11.4 A ở 380 V có cuộn từ đường dây bên ngoài (công suất bình thường) 9 A ở 480 V có cuộn từ đường dây bên ngoài (công suất bình thường) 8.5 A ở 380 V có cuộn từ đường dây bên ngoài (công suất nặng) 6.8 A ở 480 V có cuộn từ đường dây bên ngoài (công suất nặng)
Dòng điện đầu vào tối đa	13.4 A
Điện áp đầu ra tối đa	480 V
Công suất biểu kiến	9 kVA ở 480 V (công suất bình thường) 8.8 kVA ở 480 V (công suất nặng)
Dòng điện quá độ tối đa	14 A trong 60 s (công suất bình thường) 14 A trong 60 s (công suất nặng) 17.1 A trong 2 s (công suất bình thường) 16.7 A trong 2 s (công suất nặng)
Kết nối điện	Đầu ra vít, khả năng kẹp: 1.5…4 mm² cho phía đường dây Đầu ra vít, khả năng kẹp: 4…6 mm² cho bus DC Đầu ra vít, khả năng kẹp: 1.5…4 mm² cho động cơ Đầu ra vít, khả năng kẹp: 0.2…2.5 mm² cho điều khiển
Dòng ngắn mạch dự kiến	5 kA
Dòng tải cơ bản ở quá tải cao	9.3 A
Dòng tải cơ bản ở quá tải thấp	12.7 A
Tản nhiệt công suất bằng W	Đối lưu tự nhiên: 99 W ở 380 V, tần số chuyển mạch 4 kHz (công suất nặng) Đối lưu cưỡng bức: 99 W ở 380 V, tần số chuyển mạch 4 kHz (công suất nặng) Đối lưu tự nhiên: 130 W ở 380 V, tần số chuyển mạch 4 kHz (công suất bình thường) Đối lưu cưỡng bức: 130 W ở 380 V, tần số chuyển mạch 4 kHz (công suất bình thường)
Kết nối điện	Phía đường dây: đầu ra vít 1.5…4 mm²/AWG 14…AWG 12 Bus DC: đầu ra vít 4…6 mm²/AWG 12…AWG 10 Động cơ: đầu ra vít 1.5…4 mm²/AWG 14…AWG 12 Điều khiển: đầu ra vít 0.2…2.5 mm²/AWG 24…AWG 12
Có chức năng an toàn Giới hạn tốc độ an toàn (SLS)	Đúng
Có chức năng an toàn Quản lý phanh an toàn (SBC/SBT)	Đúng
Có chức năng an toàn Dừng hoạt động an toàn (SOS)	Sai
Có chức năng an toàn Vị trí an toàn (SP)	Sai
Có chức năng an toàn Logic lập trình an toàn	Sai
Có chức năng an toàn Giám sát tốc độ an toàn (SSM)	Sai
Có chức năng an toàn Dừng an toàn 1 (SS1)	Đúng
Có chức năng an toàn Dừng an toàn 2 (SS2)	Sai
Có chức năng an toàn Tắt mô-men xoắn an toàn (STO)	Đúng
Có chức năng an toàn Giới hạn vị trí an toàn (SLP)	Sai
Có chức năng an toàn Hướng an toàn (SDI)	Sai
Loại bảo vệ	Bảo vệ nhiệt: động cơ Tắt mô-men xoắn an toàn: động cơ Mất pha động cơ: động cơ Bảo vệ nhiệt: biến tần Tắt mô-men xoắn an toàn: biến tần Quá nhiệt: biến tần Quá dòng: biến tần Quá dòng đầu ra giữa pha động cơ và đất: biến tần. Quá dòng đầu ra giữa các pha động cơ: biến tần Chập giữa pha động cơ và đất: biến tần Chập giữa các pha động cơ: biến tần Mất pha động cơ: biến tần Quá áp bus DC: biến tần Quá áp nguồn đường dây: biến tần Hạ áp nguồn đường dây: biến tần Mất nguồn cung cấp đầu vào: biến tần Vượt quá tốc độ giới hạn: biến tần Đứt mạch điều khiển: biến tần
Chiều rộng	85.0 mm
Chiều cao	270.0 mm
Độ sâu	232.5 mm
Trọng lượng tịnh	2.2 kg
Dòng điện đầu ra liên tục	12.7 A ở 4 kHz cho công suất bình thường 9.3 A ở 4 kHz cho công suất nặng
Môi trường
Độ cao hoạt động	<= 3000 m với giảm tải hiện tại trên 1000m
Vị trí hoạt động	Thẳng đứng +/- 10 độ
Chứng nhận sản phẩm	UL CSA TÜV EAC CTick
Đánh dấu	CE
Tiêu chuẩn	IEC 61800-3 IEC 61800-5-1 IEC 60721-3 IEC 61508 IEC 13849-1 UL 618000-5-1 UL 508C
Kiểu lắp ráp	Với tản nhiệt
Tương thích điện từ	Mức thử nghiệm miễn nhiễm phóng điện tĩnh điện cấp 3 theo IEC 61000-4-2 Mức thử nghiệm miễn nhiễm trường điện từ tần số vô tuyến bức xạ cấp 3 theo IEC 61000-4-3 Mức thử nghiệm miễn nhiễm xung nhanh/bùng điện cấp 4 theo IEC 61000-4-4 Mức thử nghiệm miễn nhiễm xung 1.2/50 µs – 8/20 µs cấp 3 theo IEC 61000-4-5 Mức thử nghiệm miễn nhiễm tần số vô tuyến dẫn truyền cấp 3 theo IEC 61000-4-6
Lớp môi trường (trong quá trình hoạt động)	Lớp 3C3 theo IEC 60721-3-3 Lớp 3S3 theo IEC 60721-3-3
Gia tốc tối đa khi bị va chạm (trong quá trình hoạt động)	70 m/s² ở 22 ms
Gia tốc tối đa khi bị căng thẳng rung động (trong quá trình hoạt động)	5 m/s² ở 9…200 Hz
Độ lệch tối đa dưới tải rung động (trong quá trình hoạt động)	1.5 mm ở 2…9 Hz
Độ ẩm tương đối cho phép (trong quá trình hoạt động)	Lớp 3K5 theo EN 60721-3
Thể tích không khí làm mát	19.0 m3/h
Loại làm mát	Đối lưu cưỡng bức
Danh mục quá áp	Lớp III
Vòng điều chỉnh	Bộ điều chỉnh PID có thể điều chỉnh
Mức tiếng ồn	49.5 dB
Mức độ ô nhiễm	2
Nhiệt độ vận chuyển không khí xung quanh	-40…70 °C
Nhiệt độ không khí xung quanh để hoạt động	-15…50 °C không cần giảm tải (vị trí thẳng đứng) 50…60 °C với hệ số giảm tải (vị trí thẳng đứng)
Nhiệt độ không khí xung quanh để lưu trữ	-40…70 °C
Cách ly	Giữa đầu ra điện và điều khiển
Đơn vị đóng gói
Loại đơn vị của gói 1	PCE
Số lượng đơn vị trong gói 1	1
Chiều cao gói 1	11.000 cm
Chiều rộng gói 1	37.000 cm
Chiều dài gói 1	32.000 cm
Trọng lượng gói 1	2.950 kg
Loại đơn vị của gói 2	S06
Số lượng đơn vị trong gói 2	12
Chiều cao gói 2	75.000 cm
Chiều rộng gói 2	60.000 cm
Chiều dài gói 2	80.000 cm
Trọng lượng gói 2	47.000 kg

Hướng dẫn lắp đặt

Để đảm bảo biến tần ATV340U40N4 hoạt động ổn định và an toàn, bạn cần tuân thủ các hướng dẫn lắp đặt sau:

Chuẩn bị: Kiểm tra kỹ các thông số kỹ thuật của biến tần và động cơ.
Lắp đặt: Lắp đặt biến tần ở nơi khô ráo, thoáng mát và tránh xa các nguồn nhiệt.
Kết nối: Kết nối biến tần với động cơ, nguồn cấp và các thiết bị điều khiển khác theo đúng sơ đồ đấu nối.
Cài đặt: Cài đặt các thông số hoạt động của biến tần thông qua màn hình điều khiển hoặc phần mềm chuyên dụng.

Biến tần ATV340U40N4 là một giải pháp hiệu quả và đáng tin cậy để điều khiển động cơ trong nhiều ứng dụng công nghiệp. Với những ưu điểm vượt trội về hiệu suất, độ bền và tính năng, sản phẩm này chắc chắn sẽ đáp ứng mọi yêu cầu khắt khe của khách hàng.
