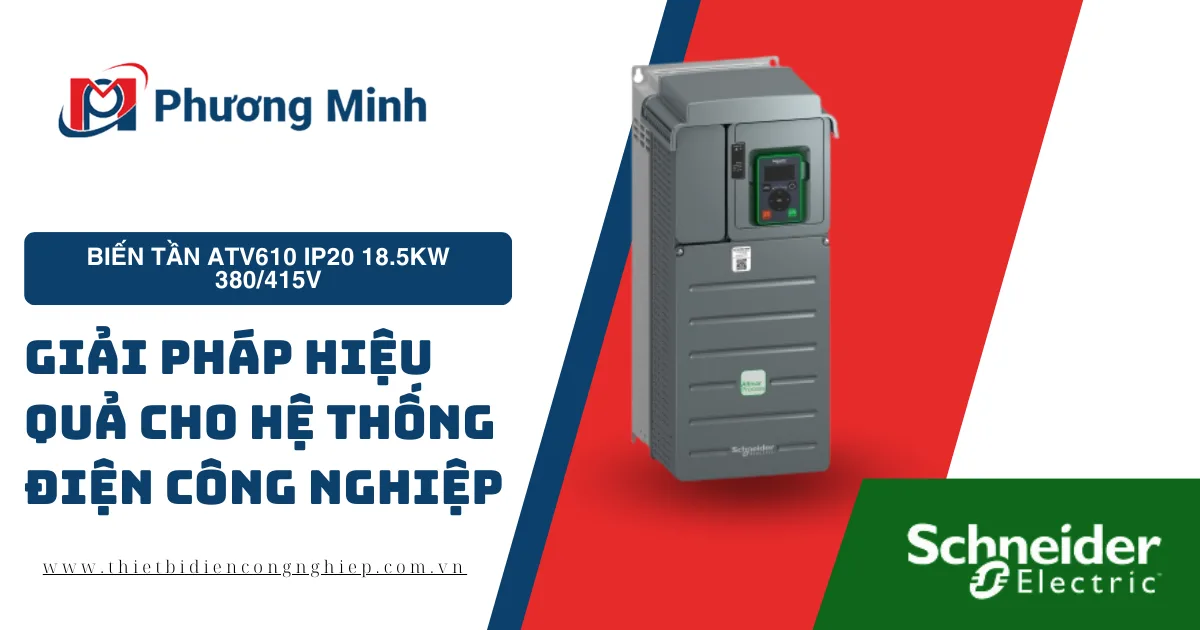

Biến tần ATV610 là thiết bị điện được thiết kế để điều khiển và điều chỉnh tốc độ của động cơ xoay chiều, tối ưu hiệu suất năng lượng cho các hệ thống điện công nghiệp. Đặc biệt, dòng biến tần này có cấp bảo vệ IP20, phù hợp cho các ứng dụng trong môi trường khô ráo và có mức công suất lên đến 18.5KW với điện áp đầu vào 380/415V.
Vai trò của Biến tần ATV610
Biến tần ATV610 đóng vai trò quan trọng trong việc quản lý và điều khiển các thiết bị động lực. Các lợi ích mà nó mang lại bao gồm:
- Tiết kiệm năng lượng: Biến tần ATV610 giúp giảm hao phí điện năng nhờ khả năng điều chỉnh tốc độ của động cơ theo nhu cầu thực tế, giúp tối ưu hóa chi phí vận hành.
- Bảo vệ động cơ: Thiết bị này giúp hạn chế tình trạng quá tải hoặc sốc điện, gia tăng tuổi thọ và hiệu suất hoạt động của động cơ.
- Dễ dàng kiểm soát và tự động hóa: Với biến tần ATV610, việc điều chỉnh các tham số kỹ thuật của động cơ trở nên dễ dàng và chính xác, tăng cường khả năng tự động hóa trong sản xuất.
- Giảm tiếng ồn và rung động: Nhờ khả năng điều khiển tốc độ, biến tần giúp động cơ hoạt động mượt mà hơn, giảm thiểu tiếng ồn và rung lắc, đảm bảo môi trường làm việc an toàn và hiệu quả.
Thông số kỹ thuật của Biến tần ATV610 IP20 18.5KW 380/415V
Biến tần ATV610 có một số thông số kỹ thuật chính như sau:
Thông tin chính |
|
Dòng sản phẩm |
Easy Altivar 610 |
Loại sản phẩm hoặc thành phần |
Biến tần |
Ứng dụng cụ thể của sản phẩm |
Quạt, bơm, máy nén, băng tải |
Tên ngắn của thiết bị |
ATV610 |
Biến thể |
Phiên bản tiêu chuẩn |
Đích sản phẩm |
Động cơ không đồng bộ, Động cơ đồng bộ |
Kiểu lắp đặt |
Lắp tủ |
Bộ lọc EMC |
Tích hợp tuân thủ tiêu chuẩn IEC 61800-3 loại C3 với 50 m |
Mức độ bảo vệ chống bụi và nước |
IP20 |
Loại làm mát |
Đối lưu cưỡng bức |
Tần số nguồn cung |
50…60 Hz +/-5 % |
Số pha mạng |
3 pha |
Điện áp nguồn định mức [Us] |
380…460 V – 15…10 % |
Công suất động cơ kW |
18.5 kW cho tải thường, 15 kW cho tải nặng |
Công suất động cơ hp |
25 hp cho tải thường, 20 hp cho tải nặng |
Dòng điện đường dây |
37.2 A ở 380 V (tải thường) 33.5 A ở 460 V (tải thường) 31.6 A ở 380 V (tải nặng) 28.3 A ở 460 V (tải nặng) |
Dòng ngắn mạch dự kiến Isc |
22 kA |
Công suất biểu kiến |
26.7 kVA ở 460 V (tải thường) 22.6 kVA ở 460 V (tải nặng) |
Dòng ra liên tục |
39.2 A ở 4 kHz cho tải thường 31.7 A ở 4 kHz cho tải nặng |
Dòng thoáng qua tối đa |
43.1 A trong 60 giây (tải thường) 47.6 A trong 60 giây (tải nặng) |
Hồ sơ điều khiển động cơ không đồng bộ |
Mô-men xoắn biến đổi tiêu chuẩn Chế độ mô-men xoắn tối ưu Mô-men xoắn không đổi tiêu chuẩn |
Tần số đầu ra |
0.1…500 Hz |
Tần số chuyển mạch danh định |
4 kHz |
Tần số chuyển mạch |
2…12 kHz điều chỉnh được |
Số tốc độ cài đặt sẵn |
16 tốc độ cài đặt sẵn |
Giao thức cổng thông tin |
Modbus serial |
Thẻ tùy chọn |
Khe cắm A: Thẻ thông tin, Profibus DP V1 Khe cắm A: Thẻ mở rộng I/O kỹ thuật số hoặc tương tự Khe cắm A: Thẻ đầu ra rơle |
Bổ sung |
|
Điện áp ra |
<= điện áp nguồn |
Bù trượt động cơ |
Có thể bị ức chế Tự động bất kể tải Điều chỉnh được Không có sẵn trong luật động cơ nam châm vĩnh cửu |
Dốc tăng tốc và giảm tốc |
Tuyến tính điều chỉnh riêng biệt từ 0.01 đến 9000 s, S, U hoặc tùy chỉnh |
Phanh đến dừng |
Bằng tiêm DC |
Loại bảo vệ |
Bảo vệ nhiệt: động cơ Đứt pha động cơ: động cơ Bảo vệ nhiệt: biến tần Quá nhiệt: biến tầnQuá dòng giữa các pha đầu ra và đất: biến tần Quá tải điện áp đầu ra: biến tần Bảo vệ ngắn mạch: biến tần Đứt pha động cơ: biến tầnQuá áp trên bus DC: biến tần Quá áp nguồn đường dây: biến tần Hạ áp nguồn đường dây: biến tần Mất pha nguồn đường dây: biến tầnQuá tốc: biến tần Đứt mạch điều khiển: biến tần |
Độ phân giải tần số |
Đơn vị hiển thị: 0.1 Hz Đầu vào tương tự: 0.012/50 Hz |
Kết nối điện |
Điều khiển, đầu nối kẹp vít: 0.5…1.5 mm² Phía nguồn, đầu nối kẹp vít: 10…16 mm² Động cơ, đầu nối kẹp vít: 10…16 mm² |
Loại kết nối |
1 RJ45 (trên thiết bị đầu cuối đồ họa từ xa) cho Modbus serial |
Giao diện vật lý |
2 dây RS 485 cho Modbus serial |
Khung truyền |
RTU cho Modbus serial |
Tốc độ truyền |
4.8, 9.6, 19.2, 38.4 kbit/s cho Modbus serial |
Loại phân cực |
Không có trở kháng cho Modbus serial |
Số địa chỉ |
1…247 cho Modbus serial |
Phương thức truy cập |
Nô lệ |
Nguồn cung |
Nguồn cung cấp bên ngoài cho đầu vào kỹ thuật số: 24 V DC (19…30 V), <1.25 mA, loại bảo vệ: quá tải và ngắn mạch, Nguồn cung cấp nội bộ cho điện trở tham chiếu (1 đến 10 kOhm): 10.5 V DC +/- 5 %, <10 mA, loại bảo vệ: quá tải và ngắn mạch |
Tín hiệu cục bộ |
2 đèn LED cho chẩn đoán cục bộ 1 đèn LED (vàng) cho trạng thái thông tin liên lạc nhúng 2 đèn LED (màu kép) cho trạng thái mô-đun thông tin liên lạc 1 đèn LED (đỏ) cho sự hiện diện của điện áp |
Chiều rộng |
211 mm |
Chiều cao |
495 mm, 580 mm với tấm EMC |
Độ sâu |
232 mm |
Trọng lượng tịnh |
13.5 kg |
Số lượng đầu vào tương tự |
3 |
Loại đầu vào tương tự |
AI1, AI2, AI3 có thể cấu hình phần mềm điện áp: 0…10 V DC, trở kháng: 30 kOhm, độ phân giải 12 bit AI1, AI2, AI3 có thể cấu hình phần mềm dòng điện: 0…20 mA, trở kháng: 250 Ohm, độ phân giải 12 bitAI2, AI3 có thể cấu hình cảm biến nhiệt độ hoặc cảm biến mực nước |
Số lượng đầu vào rời rạc |
6 |
Loại đầu vào rời rạc |
DI1…DI6 có thể lập trình làm đầu vào logic, 24 V DC (<= 30 V), trở kháng: 3.5 kOhm DI5, DI6 có thể lập trình làm đầu vào xung: 0…30 kHz, 24 V DC (<= 30 V) |
Tương thích đầu vào |
DI1…DI6: mức đầu vào logic 1 PLC tuân thủ tiêu chuẩn IEC 61131-2 DI5, DI6: mức đầu vào xung 1 PLC tuân thủ tiêu chuẩn IEC 65A-68 |
Logic đầu vào rời rạc |
Logic dương (nguồn): DI1…DI6 đầu vào logic có thể cấu hình, < 5 V (trạng thái 0), > 11 V (trạng thái 1) Logic âm (hút): DI1…DI6 đầu vào logic có thể cấu hình, > 16 V (trạng thái 0), < 10 V (trạng thái 1)Logic dương (nguồn): DI5, DI6 đầu vào xung có thể cấu hình, < 0.6 V (trạng thái 0), > 2.5 V (trạng thái 1) |
Số lượng đầu ra tương tự |
2 |
Loại đầu ra tương tự |
Có thể cấu hình phần mềm dòng điện AQ1, AQ2: 0…20 mA, độ phân giải 10 bit Có thể cấu hình phần mềm điện áp AQ1, AQ2: 0…10 V DC trở kháng 470 Ohm, độ phân giải 10 bits |
Thời gian lấy mẫu |
5 ms +/- 0.1 ms (AI1, AI2, AI3) – đầu vào tương tự 2 ms +/- 0.5 ms (DI1…DI6) có thể cấu hình – đầu vào rời rạc5 ms +/- 1 ms (DI5, DI6) có thể cấu hình – đầu vào xung 10 ms +/- 1 ms (AQ1, AQ2) – đầu ra tương tự |
Độ chính xác |
+/- 0.6 % AI1, AI2, AI3 cho sự thay đổi nhiệt độ 60 °C đầu vào tương tự +/- 1 % AQ1, AQ2 cho sự thay đổi nhiệt độ 60 °C đầu ra tương tự |
Sai số tuyến tính |
AI1, AI2, AI3: +/- 0.15 % của giá trị tối đa cho đầu vào tương tự AQ1, AQ2: +/- 0.2 % cho đầu ra tương tự |
Số lượng đầu ra rơle |
3 |
Loại đầu ra rơle |
Có thể cấu hình rơle logic R1: rơle lỗi NO/NC độ bền điện 100000 chu kỳ Có thể cấu hình rơle logic R2: rơle trình tự NO độ bền điện 100000 chu kỳCó thể cấu hình rơle logic R3: rơle trình tự NO độ bền điện 100000 chu kỳ |
Thời gian làm mới |
Đầu ra rơle (R1, R2, R3): 5 ms (+/- 0.5 ms) |
Dòng chuyển mạch tối thiểu |
Đầu ra rơle R1, R2, R3: 5 mA ở 24 V DC |
Dòng chuyển mạch tối đa |
Đầu ra rơle R1, R2, R3 trên tải trở kháng, cos phi = 1: 3 A ở 250 V AC Đầu ra rơle R1, R2, R3 trên tải trở kháng, cos phi = 1: 3 A ở 30 V DCĐầu ra rơle R1, R2, R3 trên tải cảm, cos phi = 0.4 và L/R = 7 ms: 2 A ở 250 V AC Đầu ra rơle R1, R2, R3 trên tải cảm, cos phi = 0.4 và L/R = 7 ms: 2 A ở 30 V DC |
Cách điện |
Giữa các đầu nối nguồn và điều khiển |
Điện trở cách điện |
> 1 MOhm 500 V DC trong 1 phút đối với đất |
Môi trường |
|
Mức độ tiếng ồn |
65 dB tuân thủ tiêu chuẩn 86/188/EEC |
Tán nhiệt theo W |
410 W (đối lưu cưỡng bức) ở 380 V, tần số chuyển mạch 4 kHz 64 W (đối lưu tự nhiên) ở 380 V, tần số chuyển mạch 4 kHz |
Lưu lượng không khí làm mát |
215 m3/h |
Vị trí hoạt động |
Thẳng đứng +/- 10 độ |
Tương thích điện từ |
Khả năng chịu phóng điện tĩnh điện mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-2 Khả năng chịu nhiễu trường điện từ tần số vô tuyến phát xạ mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-3Khả năng chịu nhiễu nhanh/bùng nổ điện từ mức thử nghiệm 4 tuân thủ tiêu chuẩn IEC 61000-4-4 Khả năng chịu xung điện áp 1.2/50 µs – 8/20 µs mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-5Khả năng chịu nhiễu tần số vô tuyến dẫn mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-6 |
Mức độ ô nhiễm |
2 tuân thủ tiêu chuẩn IEC 61800-5-1 |
Khả năng chịu rung |
1.5 mm đỉnh-đỉnh (f= 2…13 Hz) tuân thủ tiêu chuẩn IEC 60068-2-6 1 gn (f= 13…200 Hz) tuân thủ tiêu chuẩn IEC 60068-2-6 |
Khả năng chịu sốc |
15 gn trong 11 ms tuân thủ tiêu chuẩn IEC 60068-2-27 |
Độ ẩm tương đối |
5…95 % không có ngưng tụ tuân thủ tiêu chuẩn IEC 60068-2-3 |
Nhiệt độ môi trường xung quanh cho hoạt động |
-15…45 °C (không cần giảm công suất) 45…60 °C (với hệ số giảm công suất) |
Nhiệt độ môi trường xung quanh cho lưu trữ |
-40…70 °C |
Độ cao hoạt động |
<= 1000 m không cần giảm công suất 1000…4800 m với giảm công suất 1 % mỗi 100 m |
Đặc tính môi trường |
Lớp chịu ô nhiễm hóa chất 3C3 tuân thủ tiêu chuẩn IEC 60721-3-3 Lớp chịu ô nhiễm bụi 3S3 tuân thủ tiêu chuẩn IEC 60721-3-3 |
Tiêu chuẩn |
IEC 61800-3 Môi trường 2 loại C3 IEC 61800-3 IEC 61800-5-1 IEC 60721-3 |
Đánh dấu |
CE |
Đơn vị đóng gói |
|
Loại đơn vị đóng gói 1 |
PCE |
Số lượng đơn vị trong gói 1 |
1 |
Chiều cao gói 1 |
33.000 cm |
Chiều rộng gói 1 |
25.000 cm |
Chiều dài gói 1 |
68.000 cm |
Trọng lượng gói 1 |
15.000 kg |
Loại đơn vị đóng gói 2 |
P06 |
Số lượng đơn vị trong gói 2 |
4 |
Chiều cao gói 2 |
77.000 cm |
Chiều rộng gói 2 |
80.000 cm |
Chiều dài gói 2 |
60.000 cm |
Trọng lượng gói 2 |
80.000 kg |
Hướng dẫn lắp đặt biến tần ATV610
Để lắp đặt biến tần ATV610 một cách chính xác và an toàn, bạn cần tuân theo các bước sau:
Chuẩn bị vị trí lắp đặt: Đảm bảo khu vực lắp đặt khô ráo, thoáng mát, và tránh ánh nắng trực tiếp. Đảm bảo khoảng cách phù hợp xung quanh biến tần để tối ưu tản nhiệt.
Kết nối điện: Lắp đặt các dây dẫn đúng theo hướng dẫn, chú ý kết nối cẩn thận các cổng vào và ra để tránh tình trạng chập cháy.
Kiểm tra cấu hình: Cài đặt các tham số kỹ thuật theo yêu cầu vận hành của hệ thống và kiểm tra kỹ trước khi đưa vào sử dụng.
Kiểm tra hoạt động: Khởi động biến tần và theo dõi hoạt động để đảm bảo tất cả chức năng hoạt động ổn định.
Biến tần ATV610 là một giải pháp đáng tin cậy cho các ứng dụng công nghiệp, đáp ứng nhu cầu tiết kiệm năng lượng, bảo vệ động cơ và tăng cường hiệu suất. Hãy lựa chọn biến tần ATV610 tại Phương Minh để nhận được sản phẩm chính hãng cùng với chính sách bảo hành uy tín và đội ngũ hỗ trợ kỹ thuật chuyên nghiệp. Liên hệ ngay để được tư vấn chi tiết và mua hàng với giá tốt nhất!
