Trong ngành công nghiệp hiện đại, biến tần ATV610 là một trong những giải pháp vượt trội cho các hệ thống điều khiển động cơ cần đến những thiết bị biến tần mạnh mẽ, vừa ổn định và tiết kiệm năng lượng để tối ưu hóa hiệu suất hoạt động. Với khả năng vận hành linh hoạt, giảm thiểu hao mòn máy móc và tiết kiệm điện năng. Đây là thiết bị được thiết kế chuyên biệt cho các ứng dụng công nghiệp, đáp ứng nhu cầu điều khiển động cơ ở mức công suất cao từ 22KW với điện áp 380/415V.
Khái niệm
Biến tần ATV610 là thiết bị chuyển đổi điện năng với khả năng điều chỉnh tốc độ và mô-men xoắn của động cơ, giúp động cơ hoạt động ổn định hơn và giảm thiểu tình trạng quá tải. Sản phẩm này thuộc dòng biến tần Altivar 610 của Schneider Electric, nổi tiếng với khả năng bảo vệ cao, dễ sử dụng và tích hợp các tính năng tiên tiến, phù hợp cho nhiều ngành công nghiệp khác nhau.
Ứng dụng
Biến tần ATV610 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ khả năng điều khiển linh hoạt, tiết kiệm năng lượng và đảm bảo an toàn cho các hệ thống động cơ. Một số ứng dụng tiêu biểu của biến tần ATV610 bao gồm:
- Hệ thống bơm nước và xử lý nước thải: ATV610 giúp điều chỉnh lưu lượng bơm linh hoạt, tối ưu hóa hoạt động bơm và giúp tiết kiệm năng lượng, đặc biệt quan trọng cho các nhà máy xử lý nước, trạm bơm, và hệ thống cấp nước công nghiệp.
- Hệ thống HVAC (sưởi ấm, thông gió, điều hòa không khí): Sử dụng biến tần giúp điều chỉnh quạt, máy bơm trong hệ thống HVAC, đảm bảo duy trì môi trường làm việc thoải mái và giảm tiêu thụ điện năng đáng kể.
- Băng chuyền và hệ thống sản xuất tự động: Với khả năng điều khiển động cơ theo từng giai đoạn, ATV610 giúp băng chuyền hoạt động ổn định, giảm hao mòn và đảm bảo an toàn cho quy trình sản xuất.
- Ngành thực phẩm và đồ uống: Đáp ứng yêu cầu vệ sinh cao, biến tần ATV610 hỗ trợ điều khiển linh hoạt trong quy trình sản xuất, đóng gói và vận chuyển thực phẩm.
Nhờ những ứng dụng đa dạng và tính năng nổi trội, biến tần ATV610 được nhiều doanh nghiệp lựa chọn trong các quy trình sản xuất và tự động hóa.
Vai trò của biến tần ATV610 trong công nghiệp
Biến tần ATV610 đóng vai trò quan trọng trong việc kiểm soát và tối ưu hóa hiệu suất động cơ. Với khả năng điều chỉnh tốc độ và mô-men xoắn của động cơ, sản phẩm giúp giảm thiểu hư hỏng, kéo dài tuổi thọ máy móc và giảm chi phí bảo trì. Ngoài ra, biến tần còn giúp giảm tiêu thụ điện năng, góp phần vào việc bảo vệ môi trường và tiết kiệm chi phí vận hành.

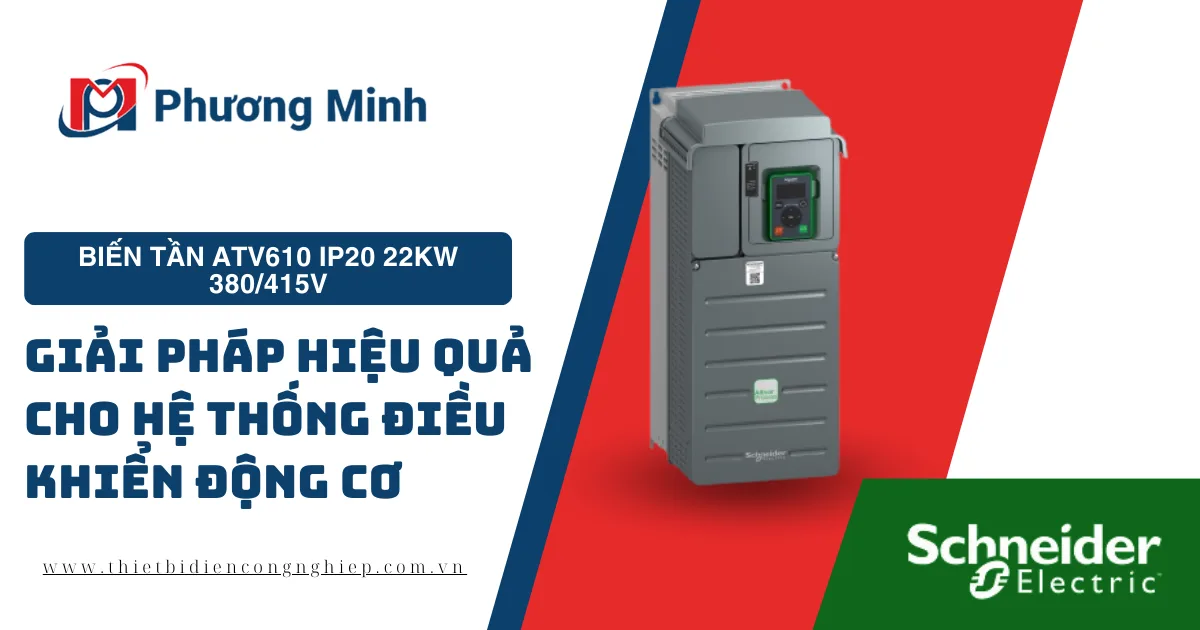

Thông số kỹ thuật của biến tần ATV610 IP20 22KW 380/415V
Biến tần ATV610 có thông số kỹ thuật ấn tượng, đáp ứng các tiêu chuẩn an toàn và hiệu suất cao trong công nghiệp:
Thông tin chính |
|
Dòng sản phẩm |
Easy Altivar 610 |
Loại sản phẩm hoặc thành phần |
Biến tần |
Ứng dụng cụ thể của sản phẩm |
Quạt, bơm, máy nén, băng tải |
Tên ngắn của thiết bị |
ATV610 |
Biến thể |
Phiên bản tiêu chuẩn |
Đích sản phẩm |
Động cơ không đồng bộ, Động cơ đồng bộ |
Kiểu lắp đặt |
Lắp tủ |
Bộ lọc EMC |
Tích hợp tuân thủ tiêu chuẩn IEC 61800-3 loại C3 với 50 m |
Mức độ bảo vệ chống bụi và nước |
IP20 |
Loại làm mát |
Đối lưu cưỡng bức |
Tần số nguồn cung |
50…60 Hz +/-5 % |
Số pha mạng |
3 pha |
Điện áp nguồn định mức [Us] |
380…460 V – 15…10 % |
Công suất động cơ kW |
22 kW cho tải thường, 18.5 kW cho tải nặng |
Công suất động cơ hp |
30 hp cho tải thường 25 hp cho tải nặng |
Dòng điện đường dây |
41.9 A ở 380 V (tải thường) 36.2 A ở 460 V (tải thường) 36 A ở 380 V (tải nặng) 31.6 A ở 460 V (tải nặng) |
Dòng ngắn mạch dự kiến Isc |
22 kA |
Công suất biểu kiến |
28.8 kVA ở 460 V (tải thường) 25.2 kVA ở 460 V (tải nặng) |
Dòng ra liên tục |
46.3 A ở 4 kHz cho tải thường 39.2 A ở 4 kHz cho tải nặng |
Dòng thoáng qua tối đa |
50.9 A trong 60 giây (tải thường) 58.8 A trong 60 giây (tải nặng) |
Hồ sơ điều khiển động cơ không đồng bộ |
Mô-men xoắn không đổi tiêu chuẩn Mô-men xoắn biến đổi tiêu chuẩn Chế độ mô-men xoắn tối ưu |
Tần số đầu ra |
0.1…500 Hz |
Tần số chuyển mạch danh định |
4 kHz |
Tần số chuyển mạch |
2…12 kHz điều chỉnh được |
Số tốc độ cài đặt sẵn |
16 tốc độ cài đặt sẵn |
Giao thức cổng thông tin |
Modbus serial |
Thẻ tùy chọn |
Khe cắm A: Thẻ thông tin, Profibus DP V1 Khe cắm A: Thẻ mở rộng I/O kỹ thuật số hoặc tương tự Khe cắm A: Thẻ đầu ra rơle |
Bổ sung |
|
Điện áp ra |
<= điện áp nguồn |
Bù trượt động cơ |
Có thể bị ức chế Tự động bất kể tải Điều chỉnh được Không có sẵn trong luật động cơ nam châm vĩnh cửu |
Dốc tăng tốc và giảm tốc |
Tuyến tính điều chỉnh riêng biệt từ 0.01 đến 9000 s, S, U hoặc tùy chỉnh |
Phanh đến dừng |
Bằng tiêm DC |
Loại bảo vệ |
Bảo vệ nhiệt: động cơ Đứt pha động cơ: động cơ Bảo vệ nhiệt: biến tần Quá nhiệt: biến tầnQuá dòng giữa các pha đầu ra và đất: biến tần Quá tải điện áp đầu ra: biến tần Bảo vệ ngắn mạch: biến tần Đứt pha động cơ: biến tầnQuá áp trên bus DC: biến tần Quá áp nguồn đường dây: biến tần Hạ áp nguồn đường dây: biến tần Mất pha nguồn đường dây: biến tầnQuá tốc: biến tần Đứt mạch điều khiển: biến tần |
Độ phân giải tần số |
Đơn vị hiển thị: 0.1 Hz Đầu vào tương tự: 0.012/50 Hz |
Kết nối điện |
Điều khiển, đầu nối kẹp vít: 0.5…1.5 mm² Phía nguồn, đầu nối kẹp vít: 16 mm² Động cơ, đầu nối kẹp vít: 16 mm² |
Loại kết nối |
1 RJ45 (trên thiết bị đầu cuối đồ họa từ xa) cho Modbus serial |
Giao diện vật lý |
2 dây RS 485 cho Modbus serial |
Khung truyền |
RTU cho Modbus serial |
Tốc độ truyền |
4.8, 9.6, 19.2, 38.4 kbit/s cho Modbus serial |
Loại phân cực |
Không có trở kháng cho Modbus serial |
Số địa chỉ |
1…247 cho Modbus serial |
Phương thức truy cập |
Nô lệ |
Nguồn cung |
Nguồn cung cấp bên ngoài cho đầu vào kỹ thuật số: 24 V DC (19…30 V), <1.25 mA, loại bảo vệ: quá tải và ngắn mạch Nguồn cung cấp nội bộ cho điện trở tham chiếu (1 đến 10 kOhm): 10.5 V DC +/- 5 %, <10 mA, loại bảo vệ: quá tải và ngắn mạch |
Tín hiệu cục bộ |
2 đèn LED cho chẩn đoán cục bộ 1 đèn LED (vàng) cho trạng thái thông tin liên lạc nhúng 2 đèn LED (màu kép) cho trạng thái mô-đun thông tin liên lạc 1 đèn LED (đỏ) cho sự hiện diện của điện áp |
Chiều rộng |
211 mm |
Chiều cao |
495 mm 580 mm với tấm EMC |
Độ sâu |
232 mm |
Trọng lượng tịnh |
13.5 kg |
Số lượng đầu vào tương tự |
3 |
Loại đầu vào tương tự |
AI1, AI2, AI3 có thể cấu hình phần mềm điện áp: 0…10 V DC, trở kháng: 30 kOhm, độ phân giải 12 bit AI1, AI2, AI3 có thể cấu hình phần mềm dòng điện: 0…20 mA, trở kháng: 250 Ohm, độ phân giải 12 bitAI2, AI3 có thể cấu hình cảm biến nhiệt độ hoặc cảm biến mực nước |
Số lượng đầu vào rời rạc |
6 |
Loại đầu vào rời rạc |
DI1…DI6 có thể lập trình làm đầu vào logic, 24 V DC (<= 30 V), trở kháng: 3.5 kOhm DI5, DI6 có thể lập trình làm đầu vào xung: 0…30 kHz, 24 V DC (<= 30 V) |
Tương thích đầu vào |
DI1…DI6: mức đầu vào logic 1 PLC tuân thủ tiêu chuẩn IEC 61131-2 DI5, DI6: mức đầu vào xung 1 PLC tuân thủ tiêu chuẩn IEC 65A-68 |
Logic đầu vào rời rạc |
Logic dương (nguồn): DI1…DI6 đầu vào logic có thể cấu hình, < 5 V (trạng thái 0), > 11 V (trạng thái 1) Logic âm (hút): DI1…DI6 đầu vào logic có thể cấu hình, > 16 V (trạng thái 0), < 10 V (trạng thái 1)Logic dương (nguồn): DI5, DI6 đầu vào xung có thể cấu hình, < 0.6 V (trạng thái 0), > 2.5 V (trạng thái 1) |
Số lượng đầu ra tương tự |
2 |
Loại đầu ra tương tự |
Có thể cấu hình phần mềm dòng điện AQ1, AQ2: 0…20 mA, độ phân giải 10 bit Có thể cấu hình phần mềm điện áp AQ1, AQ2: 0…10 V DC trở kháng 470 Ohm, độ phân giải 10 bits |
Thời gian lấy mẫu |
5 ms +/- 0.1 ms (AI1, AI2, AI3) – đầu vào tương tự 2 ms +/- 0.5 ms (DI1…DI6) có thể cấu hình – đầu vào rời rạc 5 ms +/- 1 ms (DI5, DI6) có thể cấu hình – đầu vào xung 10 ms +/- 1 ms (AQ1, AQ2) – đầu ra tương tự |
Độ chính xác |
+/- 0.6 % AI1, AI2, AI3 cho sự thay đổi nhiệt độ 60 °C đầu vào tương tự +/- 1 % AQ1, AQ2 cho sự thay đổi nhiệt độ 60 °C đầu ra tương tự |
Sai số tuyến tính |
AI1, AI2, AI3: +/- 0.15 % của giá trị tối đa cho đầu vào tương tự AQ1, AQ2: +/- 0.2 % cho đầu ra tương tự |
Số lượng đầu ra rơle |
3 |
Loại đầu ra rơle |
Có thể cấu hình rơle logic R1: rơle lỗi NO/NC độ bền điện 100000 chu kỳ Có thể cấu hình rơle logic R2: rơle trình tự NO độ bền điện 100000 chu kỳCó thể cấu hình rơle logic R3: rơle trình tự NO độ bền điện 100000 chu kỳ |
Thời gian làm mới |
Đầu ra rơle (R1, R2, R3): 5 ms (+/- 0.5 ms) |
Dòng chuyển mạch tối thiểu |
Đầu ra rơle R1, R2, R3: 5 mA ở 24 V DC |
Dòng chuyển mạch tối đa |
Đầu ra rơle R1, R2, R3 trên tải trở kháng, cos phi = 1: 3 A ở 250 V AC Đầu ra rơle R1, R2, R3 trên tải trở kháng, cos phi = 1: 3 A ở 30 V DCĐầu ra rơle R1, R2, R3 trên tải cảm, cos phi = 0.4 và L/R = 7 ms: 2 A ở 250 V AC Đầu ra rơle R1, R2, R3 trên tải cảm, cos phi = 0.4 và L/R = 7 ms: 2 A ở 30 V DC |
Cách điện |
Giữa các đầu nối nguồn và điều khiển Điện trở cách điện > 1 MOhm 500 V DC trong 1 phút đối với đất |
Môi trường |
|
Mức độ tiếng ồn |
65 dB tuân thủ tiêu chuẩn 86/188/EEC |
Tán nhiệt theo W |
492 W (đối lưu cưỡng bức) ở 380 V, tần số chuyển mạch 4 kHz 72 W (đối lưu tự nhiên) ở 380 V, tần số chuyển mạch 4 kHz |
Lưu lượng không khí làm mát |
215 m3/h |
Vị trí hoạt động |
Thẳng đứng +/- 10 độ |
Tương thích điện từ |
Khả năng chịu phóng điện tĩnh điện mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-2 Khả năng chịu nhiễu trường điện từ tần số vô tuyến phát xạ mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-3Khả năng chịu nhiễu nhanh/bùng nổ điện từ mức thử nghiệm 4 tuân thủ tiêu chuẩn IEC 61000-4-4 Khả năng chịu xung điện áp 1.2/50 µs – 8/20 µs mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-5Khả năng chịu nhiễu tần số vô tuyến dẫn mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-6 |
Mức độ ô nhiễm |
2 tuân thủ tiêu chuẩn IEC 61800-5-1 |
Khả năng chịu rung |
1.5 mm đỉnh-đỉnh (f= 2…13 Hz) tuân thủ tiêu chuẩn IEC 60068-2-6 1 gn (f= 13…200 Hz) tuân thủ tiêu chuẩn IEC 60068-2-6 |
Khả năng chịu sốc |
15 gn trong 11 ms tuân thủ tiêu chuẩn IEC 60068-2-27 |
Độ ẩm tương đối |
5…95 % không có ngưng tụ tuân thủ tiêu chuẩn IEC 60068-2-3 |
Nhiệt độ môi trường xung quanh cho hoạt động |
-15…45 °C (không cần giảm công suất) 45…60 °C (với hệ số giảm công suất) |
Nhiệt độ môi trường xung quanh cho lưu trữ |
-40…70 °C |
Độ cao hoạt động |
<= 1000 m không cần giảm công suất 1000…4800 m với giảm công suất 1 % mỗi 100 m |
Đặc tính môi trường |
Lớp chịu ô nhiễm hóa chất 3C3 tuân thủ tiêu chuẩn IEC 60721-3-3 Lớp chịu ô nhiễm bụi 3S3 tuân thủ tiêu chuẩn IEC 60721-3-3 |
Tiêu chuẩn |
IEC 61800-3 Môi trường 2 loại C3 IEC 61800-3 IEC 61800-5-1 IEC 60721-3 |
Đánh dấu |
CE |
Đơn vị đóng gói |
|
Loại đơn vị đóng gói 1 |
PCE |
Số lượng đơn vị trong gói 1 |
1 |
Chiều cao gói 1 |
33.000 cm |
Chiều rộng gói 1 |
25.000 cm |
Chiều dài gói 1 |
68.000 cm |
Trọng lượng gói 1 |
13.900 kg |
Loại đơn vị đóng gói 2 |
P06 |
Số lượng đơn vị trong gói 2 |
4 |
Chiều cao gói 2 |
149.000 cm |
Chiều rộng gói 2 |
60.000 cm |
Chiều dài gói 2 |
80.000 cm |
Trọng lượng gói 2 |
74.500 kg |
Biến tần ATV610 không chỉ là một thiết bị kỹ thuật đơn thuần mà còn là giải pháp tối ưu cho hệ thống điều khiển động cơ của doanh nghiệp bạn. Tại Phương Minh, chúng tôi cung cấp sản phẩm biến tần ATV610 chính hãng, với giá thành cạnh tranh và dịch vụ hậu mãi uy tín. Hãy liên hệ ngay với Phương Minh để nhận được sự tư vấn tận tình và sở hữu biến tần ATV610 chất lượng cho dự án của bạn.
