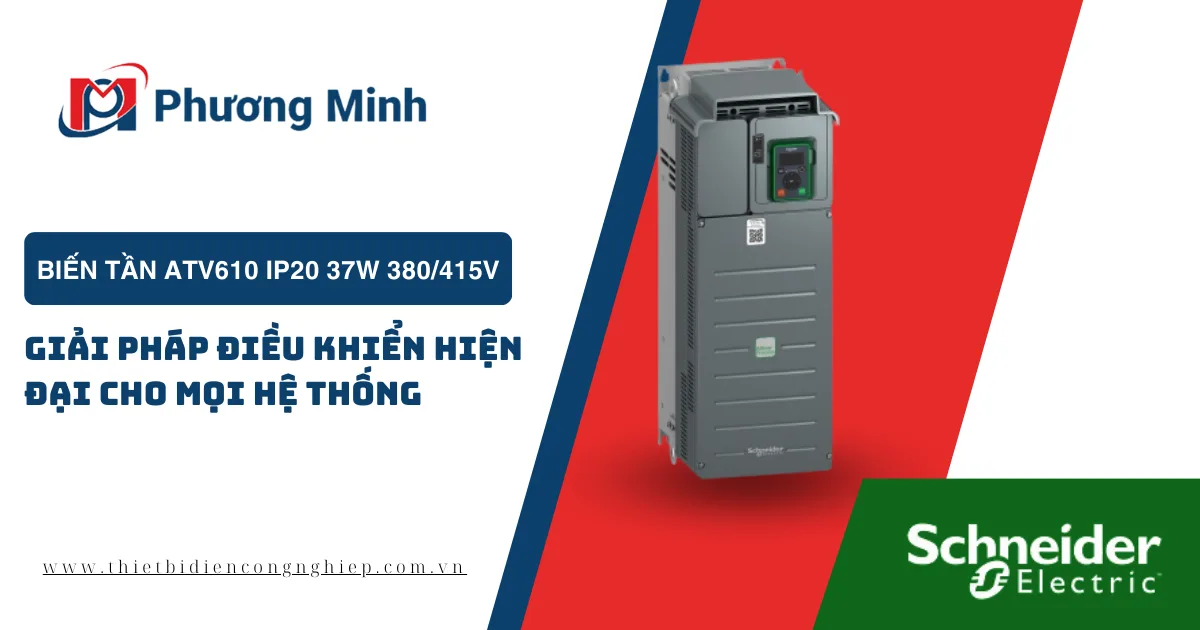

Biến tần ATV610 là dòng sản phẩm biến tần tiên tiến, thuộc thương hiệu Schneider Electric, nổi tiếng với khả năng điều chỉnh tốc độ động cơ điện một cách linh hoạt và tiết kiệm năng lượng. Được thiết kế với chuẩn bảo vệ IP20, biến tần ATV610 phù hợp cho nhiều ứng dụng công nghiệp, đặc biệt là trong các hệ thống yêu cầu hiệu suất cao và độ bền tối ưu.

Ứng dụng

Biến tần ATV610 IP20 37W 380/415V được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau, như:

  • Hệ thống bơm và quạt: Điều khiển tốc độ, giảm thiểu năng lượng tiêu thụ và tối ưu hóa hiệu suất vận hành.
  • Hệ thống điều hòa không khí: Giúp điều chỉnh nhiệt độ, duy trì độ ổn định và tiết kiệm điện năng.
  • Ngành sản xuất: Hỗ trợ các dây chuyền sản xuất có yêu cầu điều khiển tốc độ cao, tăng cường khả năng vận hành liên tục.
  • Ngành khai khoáng: Biến tần ATV610 còn ứng dụng trong việc điều khiển các thiết bị nặng, đảm bảo an toàn và hiệu quả cao.

Ưu điểm nổi bật của biến tần ATV610 IP20 37W 380/415V

Biến tần ATV610 không chỉ nổi bật về tính năng điều khiển mà còn sở hữu nhiều ưu điểm vượt trội, đặc biệt là trong môi trường công nghiệp khắc nghiệt:

  • Tiết kiệm năng lượng tối đa: Có khả năng điều chỉnh tốc độ theo tải, giúp giảm đáng kể chi phí điện năng, đồng thời tăng tuổi thọ cho động cơ.
  • Độ bền cao và vận hành ổn định: Với chuẩn IP20, biến tần có khả năng chống bụi và chịu được môi trường có nhiều tác nhân gây hại, đảm bảo độ ổn định trong quá trình vận hành dài hạn.
  • Dễ dàng cài đặt và vận hành: Sản phẩm được thiết kế với giao diện thân thiện, dễ dàng lắp đặt và cấu hình, phù hợp cho cả người dùng không chuyên.
  • Khả năng bảo vệ động cơ: ATV610 tích hợp các tính năng bảo vệ quá tải, quá dòng, giúp động cơ hoạt động bền bỉ và an toàn hơn.
  • Tính linh hoạt cao: Được lập trình để tương thích với nhiều loại động cơ và hệ thống, biến tần ATV610 dễ dàng điều chỉnh để phù hợp với yêu cầu của từng ứng dụng cụ thể.

Thông số kỹ thuật của Biến tần ATV610 IP20 37W 380/415V

Để giúp bạn hiểu rõ hơn về khả năng của biến tần ATV610, dưới đây là một số thông số kỹ thuật quan trọng:

Thông tin chính

Dòng sản phẩm

Easy Altivar 610

Loại sản phẩm hoặc thành phần

Biến tần

Ứng dụng cụ thể của sản phẩm

Quạt, bơm, máy nén, băng tải

Tên ngắn của thiết bị

ATV610

Biến thể

Phiên bản tiêu chuẩn

Đích sản phẩm

Động cơ không đồng bộ, Động cơ đồng bộ

Kiểu lắp đặt

Lắp tủ

Bộ lọc EMC

Tích hợp tuân thủ tiêu chuẩn IEC 61800-3 loại C3 với 50 m

Mức độ bảo vệ chống bụi và nước

IP20

Loại làm mát

Đối lưu cưỡng bức

Tần số nguồn cung

50…60 Hz +/-5 %

Số pha mạng

3 pha

Điện áp nguồn định mức [Us]

380…460 V – 15…10 %

Công suất động cơ kW

37 kW cho tải thường, 30 kW cho tải nặng

Công suất động cơ hp

50 hp cho tải thường

40 hp cho tải nặng

Dòng điện đường dây

76.6 A ở 380 V (tải thường)

68.3 A ở 460 V (tải thường)

65.8 A ở 380 V (tải nặng)

56.8 A ở 460 V (tải nặng)

Dòng ngắn mạch dự kiến Isc

22 kA

Công suất biểu kiến

54.4 kVA ở 460 V (tải thường)

45.2 kVA ở 460 V (tải nặng)

Dòng ra liên tục

74.5 A ở 4 kHz cho tải thường

59.6 A ở 4 kHz cho tải nặng

Dòng thoáng qua tối đa

82 A trong 60 giây (tải thường)

89.4 A trong 60 giây (tải nặng)

Hồ sơ điều khiển động cơ không đồng bộ

Mô-men xoắn không đổi tiêu chuẩn

Chế độ mô-men xoắn tối ưu

Mô-men xoắn biến đổi tiêu chuẩn

Tần số đầu ra

0.1…500 Hz

Tần số chuyển mạch danh định

4 kHz

Tần số chuyển mạch

2…12 kHz điều chỉnh được

Số tốc độ cài đặt sẵn

16 tốc độ cài đặt sẵn

Giao thức cổng thông tin

Modbus serial

Thẻ tùy chọn

Khe cắm A: Thẻ thông tin, Profibus DP V1

Khe cắm A: Thẻ mở rộng I/O kỹ thuật số hoặc tương tự

Khe cắm A: Thẻ đầu ra rơle

Bổ sung

Điện áp ra

<= điện áp nguồn

Bù trượt động cơ

Có thể bị ức chế

Tự động bất kể tải

Điều chỉnh được

Không có sẵn trong luật động cơ nam châm vĩnh cửu

Dốc tăng tốc và giảm tốc

Tuyến tính điều chỉnh riêng biệt từ 0.01 đến 9000 s, S, U hoặc tùy chỉnh

Phanh đến dừng

Bằng tiêm DC

Loại bảo vệ

Bảo vệ nhiệt: động cơ

Đứt pha động cơ: động cơ

Bảo vệ nhiệt: biến tần

Quá nhiệt: biến tần

Quá dòng giữa các pha đầu ra và đất: biến tần

Quá tải điện áp đầu ra: biến tần

Bảo vệ ngắn mạch: biến tần

Đứt pha động cơ: biến tần

Quá áp trên bus DC: biến tần

Quá áp nguồn đường dây: biến tần

Hạ áp nguồn đường dây: biến tần

Mất pha nguồn đường dây: biến tần

Quá tốc: biến tần

Đứt mạch điều khiển: biến tần

Độ phân giải tần số

Đơn vị hiển thị: 0.1 Hz

Đầu vào tương tự: 0.012/50 Hz

Kết nối điện

Điều khiển, đầu nối kẹp vít: 0.5…1.5 mm²

Phía nguồn, đầu nối kẹp vít: 35…50 mm²

Động cơ, đầu nối kẹp vít: 35…50 mm²

Loại kết nối

1 RJ45 (trên thiết bị đầu cuối đồ họa từ xa) cho Modbus serial

Giao diện vật lý

2 dây RS 485 cho Modbus serial

Khung truyền

RTU cho Modbus serial

Tốc độ truyền

4.8, 9.6, 19.2, 38.4 kbit/s cho Modbus serial

Loại phân cực

Không có trở kháng cho Modbus serial

Số địa chỉ

1…247 cho Modbus serial

Phương thức truy cập

Nô lệ

Nguồn cung

Nguồn cung cấp bên ngoài cho đầu vào kỹ thuật số: 24 V DC (19…30 V), <1.25 mA, loại bảo vệ: quá tải và ngắn mạch

Nguồn cung cấp nội bộ cho điện trở tham chiếu (1 đến 10 kOhm): 10.5 V DC +/- 5 %, <10 mA, loại bảo vệ: quá tải và ngắn mạch
Tín hiệu cục bộ

2 đèn LED cho chẩn đoán cục bộ

1 đèn LED (vàng) cho trạng thái thông tin liên lạc nhúng

2 đèn LED (màu kép) cho trạng thái mô-đun thông tin liên lạc

1 đèn LED (đỏ) cho sự hiện diện của điện áp

Kích thước

Chiều rộng: 226 mm

Chiều cao: 613 mm, 706 mm với tấm EMC

Độ sâu: 271 mm

Trọng lượng tịnh

25.5 kg

Số lượng đầu vào tương tự

3

Loại đầu vào tương tự

AI1, AI2, AI3 có thể cấu hình phần mềm điện áp: 0…10 V DC, trở kháng: 30 kOhm, độ phân giải 12 bit

AI1, AI2, AI3 có thể cấu hình phần mềm dòng điện: 0…20 mA, trở kháng: 250 Ohm, độ phân giải 12 bit

AI2, AI3 có thể cấu hình cảm biến nhiệt độ hoặc cảm biến mực nước

Số lượng đầu vào rời rạc

6

Loại đầu vào rời rạc
DI1…DI6 có thể lập trình làm đầu vào logic, 24 V DC (<= 30 V), trở kháng: 3.5 kOhm

DI5, DI6 có thể lập trình làm đầu vào xung: 0…30 kHz, 24 V DC (<= 30 V)

Tương thích đầu vào

DI1…DI6: mức đầu vào logic 1 PLC tuân thủ tiêu chuẩn IEC 61131-2

DI5, DI6: mức đầu vào xung 1 PLC tuân thủ tiêu chuẩn IEC 65A-68

Logic đầu vào rời rạc

Logic dương (nguồn): DI1…DI6 đầu vào logic có thể cấu hình, < 5 V (trạng thái 0), > 11 V (trạng thái 1)

Logic âm (hút): DI1…DI6 đầu vào logic có thể cấu hình, > 16 V (trạng thái 0), < 10 V (trạng thái 1)

Logic dương (nguồn): DI5, DI6 đầu vào xung có thể cấu hình, < 0.6 V (trạng thái 0), > 2.5 V (trạng thái 1)

Số lượng đầu ra tương tự

2

Loại đầu ra tương tự

Có thể cấu hình phần mềm dòng điện AQ1, AQ2: 0…20 mA, độ phân giải 10 bit

Có thể cấu hình phần mềm điện áp AQ1, AQ2: 0…10 V DC trở kháng 470 Ohm, độ phân giải 10 bits
Thời gian lấy mẫu

5 ms +/- 0.1 ms (AI1, AI2, AI3) – đầu vào tương tự

2 ms +/- 0.5 ms (DI1…DI6) có thể cấu hình – đầu vào rời rạc

5 ms +/- 1 ms (DI5, DI6) có thể cấu hình – đầu vào xung

10 ms +/- 1 ms (AQ1, AQ2) – đầu ra tương tự

Độ chính xác

+/- 0.6 % AI1, AI2, AI3 cho sự thay đổi nhiệt độ 60 °C đầu vào tương tự

+/- 1 % AQ1, AQ2 cho sự thay đổi nhiệt độ 60 °C đầu ra tương tự

Sai số tuyến tính

AI1, AI2, AI3: +/- 0.15 % của giá trị tối đa cho đầu vào tương tự

AQ1, AQ2: +/- 0.2 % cho đầu ra tương tự

Số lượng đầu ra rơle

3

Loại đầu ra rơle

Có thể cấu hình rơle logic R1: rơle lỗi NO/NC độ bền điện 100000 chu kỳ

Có thể cấu hình rơle logic R2: rơle trình tự NO độ bền điện 100000 chu kỳ

Có thể cấu hình rơle logic R3: rơle trình tự NO độ bền điện 100000 chu kỳ

Thời gian làm mới

Đầu ra rơle (R1, R2, R3): 5 ms (+/- 0.5 ms)

Dòng chuyển mạch tối thiểu

Đầu ra rơle R1, R2, R3: 5 mA ở 24 V DC

Dòng chuyển mạch tối đa

Đầu ra rơle R1, R2, R3 trên tải trở kháng, cos phi = 1: 3 A ở 250 V AC

Đầu ra rơle R1, R2, R3 trên tải trở kháng, cos phi = 1: 3 A ở 30 V DC

Đầu ra rơle R1, R2, R3 trên tải cảm, cos phi = 0.4 và L/R = 7 ms: 2 A ở 250 V AC

Đầu ra rơle R1, R2, R3 trên tải cảm, cos phi = 0.4 và L/R = 7 ms: 2 A ở 30 V DC

Cách điện

Giữa các đầu nối nguồn và điều khiển

Điện trở cách điện > 1 MOhm 500 V DC trong 1 phút đối với đất

Môi trường

Mức độ tiếng ồn

75 dB tuân thủ tiêu chuẩn 86/188/EEC

Tán nhiệt theo W

842 W (đối lưu cưỡng bức) ở 380 V, tần số chuyển mạch 4 kHz

109 W (đối lưu tự nhiên) ở 380 V, tần số chuyển mạch 4 kHz

Lưu lượng không khí làm mát

240 m3/h

Vị trí hoạt động

Thẳng đứng +/- 10 độ

Tương thích điện từ

Khả năng chịu phóng điện tĩnh điện mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-2

Khả năng chịu nhiễu trường điện từ tần số vô tuyến phát xạ mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-3

Khả năng chịu nhiễu nhanh/bùng nổ điện từ mức thử nghiệm 4 tuân thủ tiêu chuẩn IEC 61000-4-4

Khả năng chịu xung điện áp 1.2/50 µs – 8/20 µs mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-5

Khả năng chịu nhiễu tần số vô tuyến dẫn mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-6

Mức độ ô nhiễm

2 tuân thủ tiêu chuẩn IEC 61800-5-1

Khả năng chịu rung

1.5 mm đỉnh-đỉnh (f= 2…13 Hz) tuân thủ tiêu chuẩn IEC 60068-2-6

1 gn (f= 13…200 Hz) tuân thủ tiêu chuẩn IEC 60068-2-6

Khả năng chịu sốc

15 gn trong 11 ms tuân thủ tiêu chuẩn IEC 60068-2-27

Độ ẩm tương đối

5…95 % không có ngưng tụ tuân thủ tiêu chuẩn IEC 60068-2-3

Nhiệt độ môi trường xung quanh cho hoạt động

-15…45 °C (không cần giảm công suất)

45…60 °C (với hệ số giảm công suất)

Nhiệt độ môi trường xung quanh cho lưu trữ

-40…70 °C

Độ cao hoạt động

<= 1000 m không cần giảm công suất

1000…4800 m với giảm công suất 1 % mỗi 100 m

Đặc tính môi trường

Lớp chịu ô nhiễm hóa chất 3C3 tuân thủ tiêu chuẩn IEC 60721-3-3

Lớp chịu ô nhiễm bụi 3S3 tuân thủ tiêu chuẩn IEC 60721-3-3

Tiêu chuẩn

IEC 61800-3

Môi trường 2 loại C3 IEC 61800-3

IEC 61800-5-1

IEC 60721-3

Đánh dấu

CE

Đơn vị đóng gói

Loại đơn vị đóng gói 1

PCE

Số lượng đơn vị trong gói 1

1

Chiều cao gói 1

51.0 cm

Chiều rộng gói 1

38.0 cm

Chiều dài gói 1

76.0 cm

Trọng lượng gói 1

29.5 kg

Với những tính năng vượt trội và khả năng tiết kiệm năng lượng tối ưu, biến tần ATV610 IP20 37W 380/415V là sự lựa chọn lý tưởng cho các hệ thống công nghiệp hiện đại. Để đảm bảo mua hàng chính hãng và nhận được sự tư vấn tận tình, hãy liên hệ với Phương Minh – đơn vị cung cấp thiết bị điện công nghiệp hàng đầu. Chúng tôi cam kết mang đến cho bạn sản phẩm chất lượng, giá cả cạnh tranh và dịch vụ hỗ trợ khách hàng chuyên nghiệp nhất.
