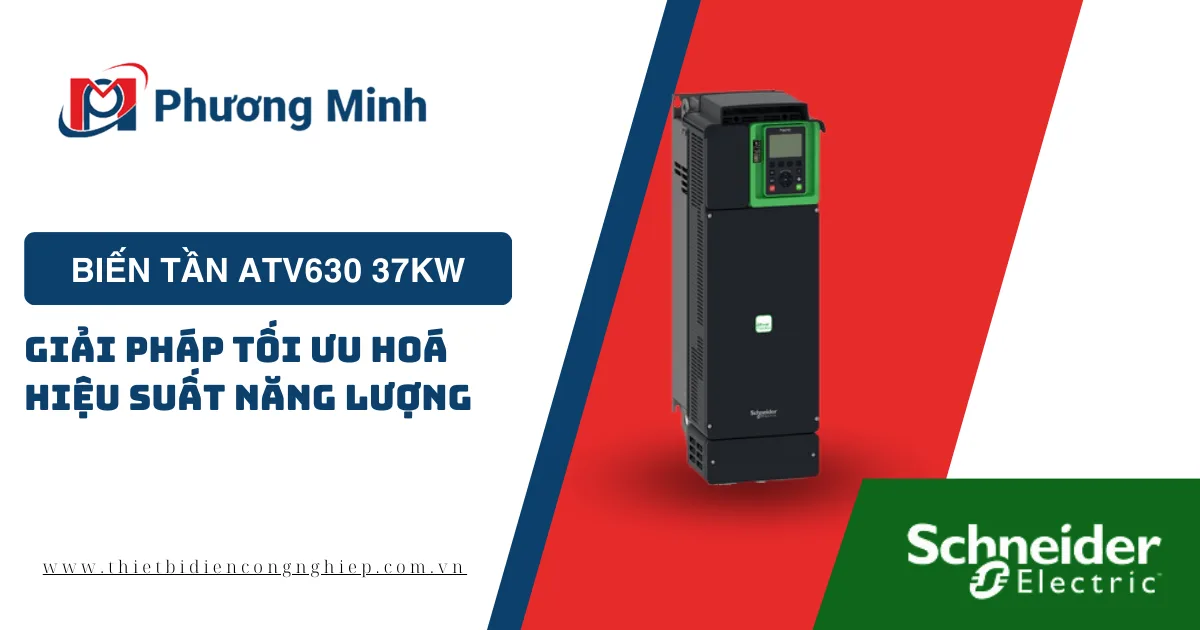

BIẾN TẦN ATV630 37kW - GIẢI PHÁP TỐI ƯU HOÁ HIỆU SUẤT NĂNG LƯỢNG

Biến tần ATV630 37kW là thiết bị không thể thiếu trong các hệ thống điều khiển động cơ hiện đại. Với khả năng tiết kiệm năng lượng, tăng cường hiệu suất và bảo vệ động cơ, dòng sản phẩm này đang trở thành lựa chọn ưu tiên của nhiều doanh nghiệp. Vậy, biến tần ATV630 là gì? Ứng dụng của nó ra sao? Hãy cùng Phương Minh tìm hiểu chi tiết trong bài viết dưới đây.

Khái niệm biến tần ATV630 37kW

Biến tần ATV630 thuộc dòng sản phẩm Altivar Process của Schneider Electric, được thiết kế dành riêng cho các ứng dụng công nghiệp và hệ thống xử lý nước, năng lượng. Thiết bị này cho phép điều chỉnh tốc độ động cơ một cách linh hoạt, giảm thiểu tiêu thụ điện năng và nâng cao hiệu quả vận hành. Với công suất 37kW, biến tần ATV630 đáp ứng tốt các yêu cầu trong các nhà máy công nghiệp lớn.

Ứng dụng của biến tần ATV630 37kW

Biến tần ATV630 37kW có khả năng ứng dụng rộng rãi trong các lĩnh vực:

Hệ thống xử lý nước và nước thải: Tăng cường hiệu quả bơm và giảm hao phí năng lượng.
Ngành công nghiệp thực phẩm và đồ uống: Kiểm soát chính xác tốc độ các dây chuyền sản xuất.
Hệ thống HVAC: Điều chỉnh lưu lượng gió và nước trong hệ thống điều hòa không khí, giúp tiết kiệm năng lượng.
Ngành khai thác mỏ: Đảm bảo hoạt động ổn định và bền bỉ trong môi trường khắc nghiệt.

Cấu tạo của biến tần ATV630 37kW

Biến tần ATV630 được thiết kế với các thành phần chính như:

Bộ vi xử lý thông minh: Đảm bảo xử lý tín hiệu nhanh chóng và hiệu quả.
Giao diện thân thiện: Màn hình LCD hiển thị đầy đủ thông số, dễ dàng cài đặt và giám sát.
Bộ làm mát tiên tiến: Hệ thống tản nhiệt hiện đại, kéo dài tuổi thọ thiết bị.
Cổng kết nối đa dạng: Hỗ trợ nhiều giao thức như Modbus, Ethernet, giúp tích hợp dễ dàng vào các hệ thống hiện có.

Thông số kỹ thuật của biến tần ATV630 37kW

Thông tin chính
Dòng sản phẩm	Altivar Process ATV600
Loại sản phẩm hoặc thành phần	Biến tần
Ứng dụng cụ thể của sản phẩm	Quá trình và tiện ích
Tên ngắn của thiết bị	ATV630
Biến thể	Phiên bản tiêu chuẩn
Đích sản phẩm	Động cơ không đồng bộ Động cơ đồng bộ
Bộ lọc EMC	Tích hợp với 50 m tuân thủ tiêu chuẩn IEC 61800-3 loại C2 Tích hợp với 150 m tuân thủ tiêu chuẩn IEC 61800-3 loại C3
Mức độ bảo vệ chống bụi và nước	IP21 tuân thủ tiêu chuẩn IEC 61800-5-1 IP21 tuân thủ tiêu chuẩn IEC 60529
Điện áp nguồn định mức [Us]	380…480 V
Mức độ bảo vệ	Loại UL 1 tuân thủ tiêu chuẩn UL 508C
Loại làm mát	Đối lưu cưỡng bức
Tần số nguồn cung	50…60 Hz – 5…5 %
Điện áp nguồn định mức [Us]	380…480 V – 15…10 %
Công suất động cơ kW	37 kW (tải thường) 30 kW (tải nặng)
Công suất động cơ hp	50 hp tải thường 40 hp tải nặng
Dòng điện đường dây	66.2 A ở 380 V (tải thường) 57.3 A ở 480 V (tải thường) 54.8 A ở 380 V (tải nặng) 48.3 A ở 480 V (tải nặng)
Dòng ngắn mạch dự kiến Isc	50 kA
Công suất biểu kiến	47.6 kVA ở 480 V (tải thường) 40.2 kVA ở 480 V (tải nặng)
Dòng ra liên tục	74.5 A ở 4 kHz cho tải thường 61.5 A ở 4 kHz cho tải nặng
Hồ sơ điều khiển động cơ không đồng bộ	Mô-men xoắn biến đổi tiêu chuẩn Mô-men xoắn không đổi tiêu chuẩn Chế độ mô-men xoắn tối ưu
Hồ sơ điều khiển động cơ đồng bộ	Động cơ nam châm vĩnh cửu Động cơ từ chỡng đồng bộ
Tần số đầu ra	0.1…500 Hz
Tần số chuyển mạch danh định	4 kHz
Tần số chuyển mạch	2…12 kHz điều chỉnh được 4…12 kHz với hệ số giảm công suất
Chức năng an toàn	STO (tắt mô-men xoắn an toàn) SIL 3
Logic đầu vào rời rạc	16 tốc độ cài đặt sẵn
Giao thức cổng thông tin	Ethernet Modbus TCP Modbus serial
Thẻ tùy chọn	Khe cắm A: mô-đun thông tin, Profibus DP V1 Khe cắm A: mô-đun thông tin, PROFINET Khe cắm A: mô-đun thông tin, DeviceNet Khe cắm A: mô-đun thông tin, Modbus TCP/EtherNet/IP Khe cắm A: mô-đun thông tin, CANopen daisy chain RJ45 Khe cắm A: mô-đun thông tin, CANopen SUB-D 9 Khe cắm A: mô-đun thông tin, CANopen đầu nối kẹp vít Khe cắm A/Khe cắm B: mô-đun mở rộng I/O kỹ thuật số và tương tự Khe cắm A/Khe cắm B: mô-đun mở rộng rơle đầu ra Khe cắm A: mô-đun thông tin, Ethernet IP/Modbus TCP/MD-Link, Mô-đun thông tin, BACnet MS/TP, Mô-đun thông tin, Ethernet Powerlink
Bổ sung
Kiểu lắp đặt	Lắp tường
Dòng đỉnh cực đại	82 A trong 60 giây (tải thường) 92.3 A trong 60 giây (tải nặng)
Số pha mạng	3 pha
Số lượng đầu ra rời rạc	0
Loại đầu ra rời rạc	Rơle đầu ra R1A, R1B, R1C 250 V AC 3000 mA Rơle đầu ra R1A, R1B, R1C 30 V DC 3000 mA Rơle đầu ra R2A, R2C 250 V AC 5000 mA Rơle đầu ra R2A, R2C 30 V DC 5000 mA Rơle đầu ra R3A, R3C 250 V AC 5000 mA Rơle đầu ra R3A, R3C 30 V DC 5000 mA
Điện áp ra	<= điện áp nguồn
Dòng tăng cường tạm thời cho phép	1.1 x In trong 60 giây (tải thường) 1.5 x In trong 60 giây (tải nặng)
Bù trượt động cơ	Không có sẵn trong luật động cơ nam châm vĩnh cửu Có thể bị ức chế Có thể điều chỉnh Tự động bất kể tải
Dốc tăng tốc và giảm tốc	Tuyến tính điều chỉnh riêng biệt từ 0.01…9999 s
Giao diện vật lý	Ethernet 2 dây RS 485
Phanh đến dừng	Bằng tiêm DC
Loại bảo vệ	Bảo vệ nhiệt: động cơ Tắt mô-men xoắn an toàn: động cơ Đứt pha động cơ: động cơ Bảo vệ nhiệt: biến tần Tắt mô-men xoắn an toàn: biến tần Quá nhiệt: biến tần Quá dòng giữa các pha đầu ra và đất: biến tần Quá tải điện áp đầu ra: biến tần Bảo vệ ngắn mạch: biến tần Đứt pha động cơ: biến tần Quá áp trên bus DC: biến tần Quá áp nguồn đường dây: biến tần Hạ áp nguồn đường dây: biến tần Mất pha nguồn đường dây: biến tần Quá tốc: biến tần Đứt mạch điều khiển: biến tần
Tốc độ truyền	10, 100 Mbits 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps
Độ phân giải tần số	Đơn vị hiển thị: 0.1 Hz Đầu vào tương tự: 0.012/50 Hz
Khung truyền	RTU
Kết nối điện	Điều khiển: đầu nối kẹp vít tháo lắp được 0.5…1.5 mm²/AWG 20…AWG 16 Phía nguồn: đầu nối kẹp vít 35…50 mm²/AWG 3…AWG 1 Động cơ: đầu nối kẹp vít 35…50 mm²/AWG 3…AWG 1
Loại kết nối	RJ45 (trên thiết bị đầu cuối đồ họa từ xa) cho Ethernet/Modbus TCP RJ45 (trên thiết bị đầu cuối đồ họa từ xa) cho Modbus serial
Định dạng dữ liệu	8 bit, có thể cấu hình chẵn lẻ hoặc không chẵn lẻ
Loại phân cực	Không có trở kháng
Chế độ trao đổi	Half duplex, full duplex, autonegotiation Ethernet/Modbus TCP
Số địa chỉ	1…247 cho Modbus serial
Phương thức truy cập	Nô lệ Modbus TCP
Nguồn cung cấp	Nguồn cung cấp bên ngoài cho đầu vào kỹ thuật số: 24 V DC (19…30 V), <1.25 mA, loại bảo vệ: quá tải và ngắn mạch Nguồn cung cấp nội bộ cho điện trở tham chiếu (1 đến 10 kOhm): 10.5 V DC +/- 5 %, <10 mA, loại bảo vệ: quá tải và ngắn mạch Nguồn cung cấp nội bộ cho đầu vào kỹ thuật số và STO: 24 V DC (21…27 V), <200 mA, loại bảo vệ: quá tải và ngắn mạch
Tín hiệu cục bộ	3 đèn LED cho chẩn đoán cục bộ 3 đèn LED (màu kép) cho trạng thái thông tin liên lạc nhúng 4 đèn LED (màu kép) cho trạng thái mô-đun thông tin liên lạc 1 đèn LED (đỏ) cho sự hiện diện của điện áp
Kích thước	Chiều rộng: 226 mm Chiều cao: 673 mm Độ sâu: 271 mm Trọng lượng tịnh: 28.2 kg
Số lượng đầu vào tương tự	3
Loại đầu vào tương tự	AI1, AI2, AI3 có thể cấu hình phần mềm điện áp: 0…10 V DC, trở kháng: 31.5 kOhm, độ phân giải 12 bit AI1, AI2, AI3 có thể cấu hình phần mềm dòng điện: 0…20 mA, trở kháng: 250 Ohm, độ phân giải 12 bit AI2 đầu vào tương tự điện áp: – 10…10 V DC, trở kháng: 31.5 kOhm, độ phân giải 12 bit
Số lượng đầu vào rời rạc	8
Loại đầu vào rời rạc	DI7, DI8 có thể lập trình làm đầu vào xung: 0…30 kHz, 24 V DC (<= 30 V)
Tương thích đầu vào	DI1…DI6: mức đầu vào rời rạc 1 PLC tuân thủ tiêu chuẩn IEC 61131-2 DI5, DI6: mức đầu vào rời rạc 1 PLC tuân thủ tiêu chuẩn IEC 65A-68 STOA, STOB: mức đầu vào rời rạc 1 PLC tuân thủ tiêu chuẩn IEC 61131-2
Logic đầu vào rời rạc	Logic dương (nguồn) (DI1…DI8), < 5 V (trạng thái 0), > 11 V (trạng thái 1) Logic âm (hút) (DI1…DI8), > 16 V (trạng thái 0), < 10 V (trạng thái 1)
Số lượng đầu ra tương tự	2
Loại đầu ra tương tự	Có thể cấu hình phần mềm điện áp AQ1, AQ2: 0…10 V DC trở kháng 470 Ohm, độ phân giải 10 bits Có thể cấu hình phần mềm dòng điện AQ1, AQ2: 0…20 mA, độ phân giải 10 bits Có thể cấu hình phần mềm dòng điện DQ-, DQ+: 30 V DC Có thể cấu hình phần mềm dòng điện DQ-, DQ+: 100 mA
Thời gian lấy mẫu	2 ms +/- 0.5 ms (DI1…DI4) – đầu vào rời rạc 5 ms +/- 1 ms (DI5, DI6) – đầu vào rời rạc 5 ms +/- 0.1 ms (AI1, AI2, AI3) – đầu vào tương tự 10 ms +/- 1 ms (AO1) – đầu ra tương tự
Độ chính xác	+/- 0.6 % AI1, AI2, AI3 cho sự thay đổi nhiệt độ 60 °C đầu vào tương tự +/- 1 % AO1, AO2 cho sự thay đổi nhiệt độ 60 °C đầu ra tương tự
Sai số tuyến tính	AI1, AI2, AI3: +/- 0.15 % của giá trị tối đa cho đầu vào tương tự AO1, AO2: +/- 0.2 % cho đầu ra tương tự
Số lượng đầu ra rơle	3
Loại đầu ra rơle	Có thể cấu hình rơle logic R1: rơle lỗi NO/NC độ bền điện 100000 chu kỳ Có thể cấu hình rơle logic R2: rơle trình tự NO độ bền điện 100000 chu kỳ Có thể cấu hình rơle logic R3: rơle trình tự NO độ bền điện 100000 chu kỳ
Thời gian làm mới	Đầu ra rơle (R1, R2, R3): 5 ms (+/- 0.5 ms)
Dòng chuyển mạch tối thiểu	Đầu ra rơle R1, R2, R3: 5 mA ở 24 V DC
Dòng chuyển mạch tối đa	Đầu ra rơle R1, R2, R3 trên tải trở kháng, cos phi = 1: 3 A ở 250 V AC Đầu ra rơle R1, R2, R3 trên tải trở kháng, cos phi = 1: 3 A ở 30 V DC Đầu ra rơle R1, R2, R3 trên tải cảm, cos phi = 0.4 và L/R = 7 ms: 2 A ở 250 V AC Đầu ra rơle R1, R2, R3 trên tải cảm, cos phi = 0.4 và L/R = 7 ms: 2 A ở 30 V DC
Cách điện	Giữa các đầu nối nguồn và điều khiển
Tần số đầu ra tối đa	500 kHz
Dòng vào tối đa	66.2 A
Ứng dụng biến tần tốc độ	Tòa nhà – Máy nén ly tâm HVAC Chế biến thực phẩm và đồ uống – ứng dụng khác Khai thác mỏ khoáng sản và kim loại – quạt Khai thác mỏ khoáng sản và kim loại – bơm Dầu khí – quạt Nước và xử lý nước thải – ứng dụng khác Tòa nhà – Máy nén vít HVAC Chế biến thực phẩm và đồ uống – bơm Chế biến thực phẩm và đồ uống – quạt Chế biến thực phẩm và đồ uống – phun sương Dầu khí – bơm chìm điện (ESP) Dầu khí – bơm tiêm nước Dầu khí – bơm nhiên liệu phản lực Dầu khí – máy nén cho nhà máy lọc dầu Nước và xử lý nước thải – bơm ly tâm Nước và xử lý nước thải – bơm dịch chuyển dương Nước và xử lý nước thải – bơm chìm điện (ESP) Nước và xử lý nước thải – bơm vít Nước và xử lý nước thải – máy nén thùy Nước và xử lý nước thải – máy nén vít Nước và xử lý nước thải – máy nén ly tâm Nước và xử lý nước thải – quạt Nước và xử lý nước thải – băng tải Nước và xử lý nước thải – máy trộn
Phạm vi công suất động cơ AC-3	30…50 kW ở 380…440 V 3 pha 30…50 kW ở 480…500 V 3 pha
Số lượng mỗi bộ	1
Kiểu lắp đặt	Lắp tường
Môi trường
Cách điện	Điện trở cách điện > 1 MOhm 500 V DC trong 1 phút đối với đất
Mức độ tiếng ồn	63.5 dB tuân thủ tiêu chuẩn 86/188/EEC
Tán nhiệt theo W	Đối lưu tự nhiên: 106 W ở 380 V, tần số chuyển mạch 4 kHz Đối lưu cưỡng bức: 796 W ở 380 V, tần số chuyển mạch 4 kHz
Lưu lượng không khí làm mát	240 m3/h
Vị trí hoạt động	Thẳng đứng +/- 10 độ
THDI tối đa	<48 % từ 80…100 % tải tuân thủ tiêu chuẩn IEC 61000-3-12
Tương thích điện từ	Khả năng chịu phóng điện tĩnh điện mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-2 Khả năng chịu nhiễu trường điện từ tần số vô tuyến phát xạ mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-3 Khả năng chịu nhiễu nhanh/bùng nổ điện từ mức thử nghiệm 4 tuân thủ tiêu chuẩn IEC 61000-4-4 Khả năng chịu xung điện áp 1.2/50 µs – 8/20 µs mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-5 Khả năng chịu nhiễu tần số vô tuyến dẫn mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-6
Mức độ ô nhiễm	2 tuân thủ tiêu chuẩn IEC 61800-5-1
Khả năng chịu rung	1.5 mm đỉnh-đỉnh (f= 2…13 Hz) tuân thủ tiêu chuẩn IEC 60068-2-6 1 gn (f= 13…200 Hz) tuân thủ tiêu chuẩn IEC 60068-2-6
Khả năng chịu sốc	15 gn trong 11 ms tuân thủ tiêu chuẩn IEC 60068-2-27
Độ ẩm tương đối	5…95 % không có ngưng tụ tuân thủ tiêu chuẩn IEC 60068-2-3
Nhiệt độ môi trường xung quanh cho hoạt động	-15…50 °C (không cần giảm công suất) 50…60 °C (với hệ số giảm công suất)
Nhiệt độ môi trường xung quanh cho lưu trữ	-40…70 °C
Độ cao hoạt động	<= 1000 m không cần giảm công suất 1000…4800 m với giảm công suất 1 % mỗi 100 m
Chứng nhận sản phẩm	DNV-GL TÜV ATEX INERIS CSA UL ATEX zone 2/22
Đánh dấu	CE
Tiêu chuẩn	UL 508C IEC 61800-3 IEC 61800-3 môi trường 1 loại C2 EN/IEC 61800-3 môi trường 2 loại C3 IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1
Loại quá áp	III
Vòng điều chỉnh	Bộ điều chỉnh PID có thể điều chỉnh
Mức độ tiếng ồn	63.5 dB
Mức độ ô nhiễm	2
Đơn vị đóng gói
Loại đơn vị đóng gói 1	PCE
Số lượng đơn vị trong gói 1	1
Chiều cao gói 1	42 cm
Chiều rộng gói 1	33 cm
Chiều dài gói 1	80 cm
Trọng lượng gói 1	33 kg

Hướng dẫn lắp đặt biến tần ATV630 37kW

Lắp đặt biến tần đúng cách là yếu tố quan trọng để đảm bảo hiệu quả vận hành:

Chuẩn bị môi trường: Đặt thiết bị trong môi trường khô ráo, thoáng mát, tránh ánh nắng trực tiếp.
Lắp đặt cố định: Gắn biến tần vào tủ điện hoặc bảng điều khiển theo hướng dẫn của nhà sản xuất.
Kết nối dây điện: Sử dụng dây cáp đạt tiêu chuẩn, kết nối đúng thứ tự nguồn cấp và động cơ.
Cấu hình ban đầu: Cài đặt các thông số cơ bản như công suất, tần số, điện áp theo yêu cầu ứng dụng.
Kiểm tra và vận hành: Đảm bảo mọi kết nối an toàn trước khi đưa thiết bị vào hoạt động chính thức.
