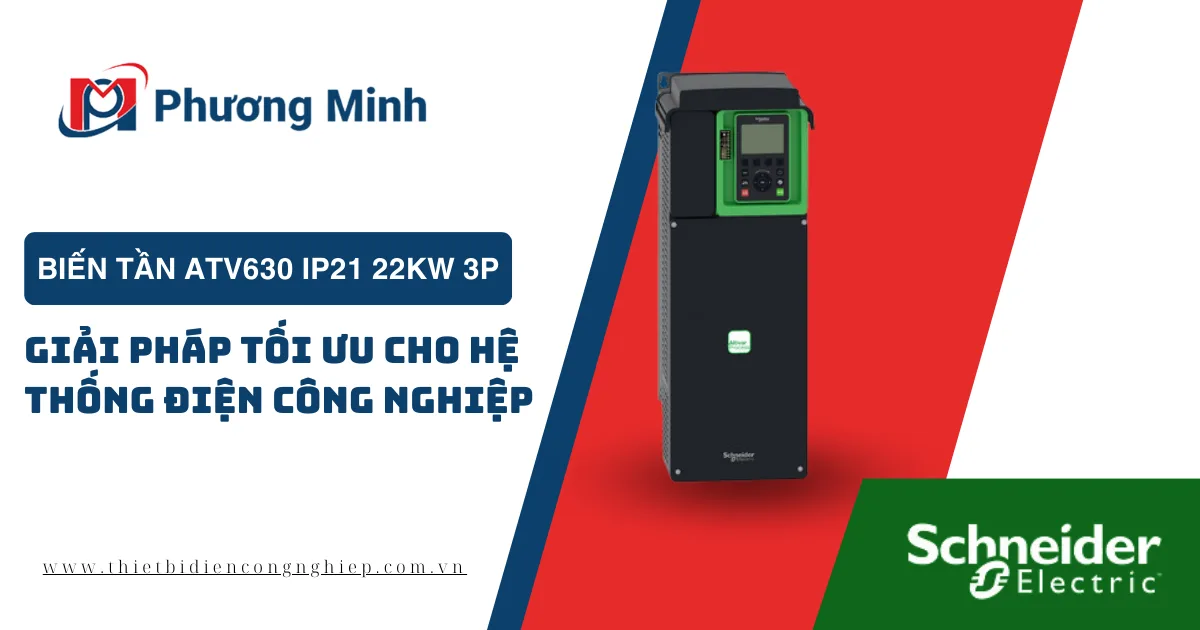

Biến tần ATV630 IP21 22KW 3P là một trong những thiết bị được ưa chuộng nhất trong các hệ thống điện công nghiệp nhờ khả năng tiết kiệm năng lượng và nâng cao hiệu suất vận hành. Với công suất mạnh mẽ lên đến 22KW và tính năng bảo vệ cao cấp, biến tần ATV630 không chỉ giúp ổn định điện áp mà còn tối ưu hóa hoạt động của các máy móc và thiết bị.

Khái niệm

Biến tần ATV630 là thiết bị điện tử dùng để điều khiển tốc độ và mô-men xoắn của động cơ bằng cách thay đổi tần số và điện áp. Được thiết kế theo tiêu chuẩn IP21, biến tần này bảo vệ chống lại bụi và các chất lỏng ở mức độ vừa phải, đảm bảo tính bền bỉ và an toàn trong môi trường công nghiệp.

Ứng dụng

Biến tần ATV630 IP21 22KW 3P được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp như:

  • Hệ thống bơm và quạt công nghiệp: Với khả năng kiểm soát lưu lượng, biến tần giúp tối ưu hóa hiệu suất hoạt động của bơm và quạt, tiết kiệm năng lượng và giảm chi phí vận hành.
  • Dây chuyền sản xuất tự động hóa: ATV630 giúp điều chỉnh tốc độ động cơ theo yêu cầu của từng giai đoạn sản xuất, nâng cao độ chính xác và giảm thiểu hao mòn máy móc.
  • Hệ thống HVAC: Trong các tòa nhà lớn, biến tần ATV630 giúp kiểm soát hệ thống thông gió và điều hòa không khí, mang lại môi trường làm việc ổn định và tiết kiệm chi phí năng lượng.
  • Các ứng dụng nặng: Đối với các ngành công nghiệp yêu cầu động cơ hoạt động ở công suất cao và liên tục, biến tần ATV630 là giải pháp lý tưởng nhờ khả năng vận hành ổn định và độ bền vượt trội.

Ưu điểm của biến tần ATV630

  • Tiết kiệm năng lượng: Giảm tối đa tiêu hao năng lượng nhờ khả năng điều chỉnh tốc độ động cơ linh hoạt.
  • Bảo vệ và kéo dài tuổi thọ động cơ: ATV630 giúp động cơ hoạt động mượt mà, giảm thiểu hiện tượng quá tải và hao mòn.
  • Dễ sử dụng và lắp đặt: Thiết kế đơn giản, thân thiện với người dùng, dễ dàng tích hợp vào các hệ thống hiện có.
  • Khả năng giám sát và điều khiển từ xa: Hỗ trợ các giao thức truyền thông hiện đại, cho phép giám sát hiệu suất và điều chỉnh hoạt động từ xa qua hệ thống SCADA.

Thông số kỹ thuật của biến tần ATV630

Thông tin chính

Dòng sản phẩm

Altivar Process ATV600

Loại sản phẩm hoặc thành phần

Biến tần

Ứng dụng cụ thể của sản phẩm

Quá trình và tiện ích

Tên ngắn của thiết bị

ATV630

Biến thể

Phiên bản tiêu chuẩn

Đích sản phẩm

Động cơ không đồng bộ

Động cơ đồng bộ

Bộ lọc EMC

Tích hợp với 50 m tuân thủ tiêu chuẩn IEC 61800-3 loại C2

Tích hợp với 150 m tuân thủ tiêu chuẩn IEC 61800-3 loại C3

Mức độ bảo vệ chống bụi và nước

IP21 tuân thủ tiêu chuẩn IEC 61800-5-1

IP21 tuân thủ tiêu chuẩn IEC 60529

Điện áp nguồn định mức [Us]

380…480 V

Mức độ bảo vệ

Loại UL 1 tuân thủ tiêu chuẩn UL 508C

Loại làm mát

Đối lưu cưỡng bức

Tần số nguồn cung

50…60 Hz – 5…5 %

Điện áp nguồn định mức [Us]

380…480 V – 15…10 %

Công suất động cơ kW

22 kW (tải thường)

18.5 kW (tải nặng)

Công suất động cơ hp

30 hp tải thường

25 hp tải nặng

Dòng điện đường dây

39.6 A ở 380 V (tải thường)

34.4 A ở 480 V (tải thường)

34.1 A ở 380 V (tải nặng)

29.9 A ở 480 V (tải nặng)

Dòng ngắn mạch dự kiến Isc

50 kA

Công suất biểu kiến

28.6 kVA ở 480 V (tải thường)

24.9 kVA ở 480 V (tải nặng)

Dòng ra liên tục

46.3 A ở 4 kHz cho tải thường

39.2 A ở 4 kHz cho tải nặng

Hồ sơ điều khiển động cơ không đồng bộ

Chế độ mô-men xoắn tối ưu

Mô-men xoắn không đổi tiêu chuẩn

Mô-men xoắn biến đổi tiêu chuẩn

Hồ sơ điều khiển động cơ đồng bộ

Động cơ nam châm vĩnh cửu

Động cơ từ chỡng đồng bộ

Tần số đầu ra

0.1…500 Hz

Tần số chuyển mạch danh định

4 kHz

Tần số chuyển mạch

2…12 kHz điều chỉnh được

4…12 kHz với hệ số giảm công suất

Chức năng an toàn

STO (tắt mô-men xoắn an toàn) SIL 3

Logic đầu vào rời rạc

16 tốc độ cài đặt sẵn

Giao thức cổng thông tin

Modbus TCP

Ethernet

Modbus serial

Thẻ tùy chọn

Khe cắm A: mô-đun thông tin, Profibus DP V1

Khe cắm A: mô-đun thông tin, PROFINET

Khe cắm A: mô-đun thông tin, DeviceNet

Khe cắm A: mô-đun thông tin, Modbus TCP/EtherNet/IP

Khe cắm A: mô-đun thông tin, CANopen daisy chain RJ45

Khe cắm A: mô-đun thông tin, CANopen SUB-D 9

Khe cắm A: mô-đun thông tin, CANopen đầu nối kẹp vít

Khe cắm A/Khe cắm B: mô-đun mở rộng I/O kỹ thuật số và tương tự

Khe cắm A/Khe cắm B: mô-đun mở rộng rơle đầu ra

Khe cắm A: mô-đun thông tin, Ethernet IP/Modbus TCP/MD-Link, Mô-đun thông tin, BACnet MS/TP, Mô-đun thông tin, Ethernet Powerlink

Bổ sung

Kiểu lắp đặt

Lắp tường

Dòng đỉnh cực đại

50.9 A trong 60 giây (tải thường)

58.8 A trong 60 giây (tải nặng)

Số pha mạng

3 pha

Số lượng đầu ra rời rạc

0

Loại đầu ra rời rạc

Rơle đầu ra R1A, R1B, R1C 250 V AC 3000 mA

Rơle đầu ra R1A, R1B, R1C 30 V DC 3000 mA

Rơle đầu ra R2A, R2C 250 V AC 5000 mA

Rơle đầu ra R2A, R2C 30 V DC 5000 mA

Rơle đầu ra R3A, R3C 250 V AC 5000 mA

Rơle đầu ra R3A, R3C 30 V DC 5000 mA

Điện áp ra

<= điện áp nguồn

Dòng tăng cường tạm thời cho phép

1.1 x In trong 60 giây (tải thường)

1.5 x In trong 60 giây (tải nặng)

Bù trượt động cơ

Có thể điều chỉnh

Không có sẵn trong luật động cơ nam châm vĩnh cửu

Tự động bất kể tải

Có thể bị ức chế

Dốc tăng tốc và giảm tốc

Tuyến tính điều chỉnh riêng biệt từ 0.01…9999 s

Giao diện vật lý

Ethernet

2 dây RS 485

Phanh đến dừng

Bằng tiêm DC

Loại bảo vệ

Bảo vệ nhiệt: động cơ

Tắt mô-men xoắn an toàn: động cơ

Đứt pha động cơ: động cơ

Bảo vệ nhiệt: biến tần

Tắt mô-men xoắn an toàn: biến tần

Quá nhiệt: biến tần

Quá dòng giữa các pha đầu ra và đất: biến tần

Quá tải điện áp đầu ra: biến tần

Bảo vệ ngắn mạch: biến tần

Đứt pha động cơ: biến tần

Quá áp trên bus DC: biến tần

Quá áp nguồn đường dây: biến tần

Hạ áp nguồn đường dây: biến tần

Mất pha nguồn đường dây: biến tần

Quá tốc: biến tần

Đứt mạch điều khiển: biến tần

Tốc độ truyền

10, 100 Mbits

4800 bps, 9600 bps, 19200 bps, 38.4 Kbps

Độ phân giải tần số

Đơn vị hiển thị: 0.1 Hz

Đầu vào tương tự: 0.012/50 Hz

Khung truyền

RTU

Kết nối điện

Điều khiển: đầu nối kẹp vít tháo lắp được 0.5…1.5 mm²/AWG 20…AWG 16

Động cơ: đầu nối kẹp vít 16 mm²/AWG 6

Phía nguồn: đầu nối kẹp vít 10…16 mm²/AWG 8…AWG 6

Loại kết nối

RJ45 (trên thiết bị đầu cuối đồ họa từ xa) cho Ethernet/Modbus TCP

RJ45 (trên thiết bị đầu cuối đồ họa từ xa) cho Modbus serial

Định dạng dữ liệu

8 bit, có thể cấu hình chẵn lẻ hoặc không chẵn lẻ

Loại phân cực

Không có trở kháng

Chế độ trao đổi

Half duplex, full duplex, autonegotiation Ethernet/Modbus TCP

Số địa chỉ

1…247 cho Modbus serial

Phương thức truy cập

Nô lệ Modbus TCP

Nguồn cung cấp

Nguồn cung cấp bên ngoài cho đầu vào kỹ thuật số: 24 V DC (19…30 V), <1.25 mA, loại bảo vệ: quá tải và ngắn mạch

Nguồn cung cấp nội bộ cho điện trở tham chiếu (1 đến 10 kOhm): 10.5 V DC +/- 5 %, <10 mA, loại bảo vệ: quá tải và ngắn mạch

Nguồn cung cấp nội bộ cho đầu vào kỹ thuật số và STO: 24 V DC (21…27 V), <200 mA, loại bảo vệ: quá tải và ngắn mạch

Tín hiệu cục bộ

3 đèn LED cho chẩn đoán cục bộ

3 đèn LED (màu kép) cho trạng thái thông tin liên lạc nhúng

4 đèn LED (màu kép) cho trạng thái mô-đun thông tin liên lạc

1 đèn LED (đỏ) cho sự hiện diện của điện áp

Kích thước

Chiều rộng: 211 mm

Chiều cao: 546 mm

Độ sâu: 232 mm

Trọng lượng tịnh: 14.3 kg

Số lượng đầu vào tương tự

3

Loại đầu vào tương tự

AI1, AI2, AI3 có thể cấu hình phần mềm điện áp: 0…10 V DC, trở kháng: 31.5 kOhm, độ phân giải 12 bit

AI1, AI2, AI3 có thể cấu hình phần mềm dòng điện: 0…20 mA, trở kháng: 250 Ohm, độ phân giải 12 bit

AI2 đầu vào tương tự điện áp: – 10…10 V DC, trở kháng: 31.5 kOhm, độ phân giải 12 bit

Số lượng đầu vào rời rạc

8

Loại đầu vào rời rạc

DI7, DI8 có thể lập trình làm đầu vào xung: 0…30 kHz, 24 V DC (<= 30 V)

Tương thích đầu vào

DI1…DI6: mức đầu vào rời rạc 1 PLC tuân thủ tiêu chuẩn IEC 61131-2

DI5, DI6: mức đầu vào rời rạc 1 PLC tuân thủ tiêu chuẩn IEC 65A-68

STOA, STOB: mức đầu vào rời rạc 1 PLC tuân thủ tiêu chuẩn IEC 61131-2

Logic đầu vào rời rạc

Logic dương (nguồn) (DI1…DI8), < 5 V (trạng thái 0), > 11 V (trạng thái 1)

Logic âm (hút) (DI1…DI8), > 16 V (trạng thái 0), < 10 V (trạng thái 1)

Số lượng đầu ra tương tự

2

Loại đầu ra tương tự

Có thể cấu hình phần mềm điện áp AQ1, AQ2: 0…10 V DC trở kháng 470 Ohm, độ phân giải 10 bits

Có thể cấu hình phần mềm dòng điện AQ1, AQ2: 0…20 mA, độ phân giải 10 bits

Có thể cấu hình phần mềm dòng điện DQ-, DQ+: 30 V DC

Có thể cấu hình phần mềm dòng điện DQ-, DQ+: 100 mA

Thời gian lấy mẫu

2 ms +/- 0.5 ms (DI1…DI4) – đầu vào rời rạc

5 ms +/- 1 ms (DI5, DI6) – đầu vào rời rạc

5 ms +/- 0.1 ms (AI1, AI2, AI3) – đầu vào tương tự

10 ms +/- 1 ms (AO1) – đầu ra tương tự

Độ chính xác

+/- 0.6 % AI1, AI2, AI3 cho sự thay đổi nhiệt độ 60 °C đầu vào tương tự

+/- 1 % AO1, AO2 cho sự thay đổi nhiệt độ 60 °C đầu ra tương tự

Sai số tuyến tính

AI1, AI2, AI3: +/- 0.15 % của giá trị tối đa cho đầu vào tương tự

AO1, AO2: +/- 0.2 % cho đầu ra tương tự

Số lượng đầu ra rơle

3

Loại đầu ra rơle

Có thể cấu hình rơle logic R1: rơle lỗi NO/NC độ bền điện 100000 chu kỳ

Có thể cấu hình rơle logic R2: rơle trình tự NO độ bền điện 100000 chu kỳ

Có thể cấu hình rơle logic R3: rơle trình tự NO độ bền điện 100000 chu kỳ

Thời gian làm mới

Đầu ra rơle (R1, R2, R3): 5 ms (+/- 0.5 ms)

Dòng chuyển mạch tối thiểu

Đầu ra rơle R1, R2, R3: 5 mA ở 24 V DC

Dòng chuyển mạch tối đa
Đầu ra rơle R1, R2, R3 trên tải trở kháng, cos phi = 1: 3 A ở 250 V AC

Đầu ra rơle R1, R2, R3 trên tải trở kháng, cos phi = 1: 3 A ở 30 V DC

Đầu ra rơle R1, R2, R3 trên tải cảm, cos phi = 0.4 và L/R = 7 ms: 2 A ở 250 V AC

Đầu ra rơle R1, R2, R3 trên tải cảm, cos phi = 0.4 và L/R = 7 ms: 2 A ở 30 V DC

Cách điện

Giữa các đầu nối nguồn và điều khiển

Tần số đầu ra tối đa

500 kHz

Dòng vào tối đa

39.6 A

Ứng dụng biến tần tốc độ

Tòa nhà – Máy nén ly tâm HVAC

Chế biến thực phẩm và đồ uống – ứng dụng khác

Khai thác mỏ khoáng sản và kim loại – quạt

Khai thác mỏ khoáng sản và kim loại – bơm

Dầu khí – quạt

Nước và xử lý nước thải – ứng dụng khác

Tòa nhà – Máy nén vít HVAC

Chế biến thực phẩm và đồ uống – bơm

Chế biến thực phẩm và đồ uống – quạt

Chế biến thực phẩm và đồ uống – phun sương

Dầu khí – bơm chìm điện (ESP)

Dầu khí – bơm tiêm nước

Dầu khí – bơm nhiên liệu phản lực

Dầu khí – máy nén cho nhà máy lọc dầu

Nước và xử lý nước thải – bơm ly tâm

Nước và xử lý nước thải – bơm dịch chuyển dương

Nước và xử lý nước thải – bơm chìm điện (ESP)

Nước và xử lý nước thải – bơm vít

Nước và xử lý nước thải – máy nén thùy

Nước và xử lý nước thải – máy nén vít

Nước và xử lý nước thải – máy nén ly tâm

Nước và xử lý nước thải – quạt

Nước và xử lý nước thải – băng tải

Nước và xử lý nước thải – máy trộn

Phạm vi công suất động cơ AC-3

15…25 kW ở 380…440 V 3 pha

15…25 kW ở 480…500 V 3 pha

Số lượng mỗi bộ

1

Kiểu lắp đặt

Lắp tường

Môi trường

Cách điện

Điện trở cách điện > 1 MOhm 500 V DC trong 1 phút đối với đất

Mức độ tiếng ồn

59.5 dB tuân thủ tiêu chuẩn 86/188/EEC

Tán nhiệt theo W

Đối lưu tự nhiên: 68 W ở 380 V, tần số chuyển mạch 4 kHz

Đối lưu cưỡng bức: 505 W ở 380 V, tần số chuyển mạch 4 kHz

Lưu lượng không khí làm mát

215 m3/h

Vị trí hoạt động

Thẳng đứng +/- 10 độ

THDI tối đa

<48 % từ 80…100 % tải tuân thủ tiêu chuẩn IEC 61000-3-12

Tương thích điện từ

Khả năng chịu phóng điện tĩnh điện mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-2

Khả năng chịu nhiễu trường điện từ tần số vô tuyến phát xạ mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-3

Khả năng chịu nhiễu nhanh/bùng nổ điện từ mức thử nghiệm 4 tuân thủ tiêu chuẩn IEC 61000-4-4

Khả năng chịu xung điện áp 1.2/50 µs – 8/20 µs mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-5

Khả năng chịu nhiễu tần số vô tuyến dẫn mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-6

Mức độ ô nhiễm

2 tuân thủ tiêu chuẩn IEC 61800-5-1

Khả năng chịu rung

1.5 mm đỉnh-đỉnh (f= 2…13 Hz) tuân thủ tiêu chuẩn IEC 60068-2-6

1 gn (f= 13…200 Hz) tuân thủ tiêu chuẩn IEC 60068-2-6

Khả năng chịu sốc

15 gn trong 11 ms tuân thủ tiêu chuẩn IEC 60068-2-27

Độ ẩm tương đối

5…95 % không có ngưng tụ tuân thủ tiêu chuẩn IEC 60068-2-3

Nhiệt độ môi trường xung quanh cho hoạt động

-15…50 °C (không cần giảm công suất)

50…60 °C (với hệ số giảm công suất)

Nhiệt độ môi trường xung quanh cho lưu trữ

-40…70 °C

Độ cao hoạt động

<= 1000 m không cần giảm công suất

1000…4800 m với giảm công suất 1 % mỗi 100 m

Chứng nhận sản phẩm

ATEX zone 2/22

CSA

TÜV

DNV-GL

UL

ATEX INERIS

Đánh dấu

CE

Tiêu chuẩn

UL 508C

IEC 61800-3

IEC 61800-3 môi trường 1 loại C2

EN/IEC 61800-3 môi trường 2 loại C3

IEC 61800-5-1

IEC 61000-3-12

IEC 60721-3

IEC 61508

IEC 13849-1

Loại quá áp

III

Vòng điều chỉnh

Bộ điều chỉnh PID có thể điều chỉnh

Mức độ tiếng ồn

59.5 dB

Mức độ ô nhiễm

2

Đơn vị đóng gói

Loại đơn vị đóng gói 1

PCE

Số lượng đơn vị trong gói 1

1

Chiều cao gói 1

33.500 cm

Chiều rộng gói 1

26.000 cm

Chiều dài gói 1

73.500 cm

Trọng lượng gói 1

17.580 kg

Loại đơn vị đóng gói 2

S06

Số lượng đơn vị trong gói 2

4

Chiều cao gói 2

90.000 cm

Chiều rộng gói 2

60.000 cm

Chiều dài gói 2

80.000 cm

Trọng lượng gói 2

80.932 kg

Hướng dẫn lắp đặt

  1. Chuẩn bị: Đảm bảo nguồn điện đầu vào ổn định và tuân theo các thông số kỹ thuật của biến tần.
  2. Gắn kết biến tần: Lắp đặt biến tần ở vị trí khô ráo, thoáng mát và dễ tiếp cận để tiện cho việc bảo dưỡng.
  3. Kết nối điện: Đấu nối đúng theo sơ đồ hướng dẫn để đảm bảo an toàn và ổn định.
  4. Cài đặt thông số: Cấu hình các thông số cơ bản như tốc độ, thời gian tăng tốc, và các chế độ vận hành phù hợp với ứng dụng cụ thể.
  5. Kiểm tra vận hành: Sau khi hoàn tất lắp đặt, khởi động thử để kiểm tra toàn bộ hệ thống và đảm bảo hoạt động ổn định.

Với những ưu điểm nổi bật và tính năng vượt trội, biến tần ATV630 là lựa chọn hoàn hảo cho các hệ thống điện công nghiệp hiện đại. Để mua hàng chính hãng và được hỗ trợ kỹ thuật tốt nhất, hãy liên hệ ngay với Phương Minh. Chúng tôi cam kết cung cấp sản phẩm chất lượng và dịch vụ hậu mãi chu đáo, giúp bạn tối ưu hóa hiệu suất và tiết kiệm chi phí.

_________________________

CÔNG TY TNHH DV SX PHƯƠNG MINH – Enhance your value

☎️ Đường dây nóng: 0983 426 969

📞 Kỹ thuật: 0983 050 719

🌍 Trang web: www.thietbidiencongnghiep.com.vn

📍Youtube:  https://bit.ly/3Q0ha0O

🛒Lazada:  https://s.lazada.vn/s.X3tbt

🛒 Shopee:  https://shp.ee/k87hflh

📥 Facebook:  https://bit.ly/3PZDBTN

📩 Email: cskh@thietbidiencongnghiep.com.vn

📥 Zalo: https://bit.ly/3rDEqrX

📍 E5 KDC Vạn Phát Hưng, Khu Phố 4, Phường Phú Thuận, Quận 7, TP.HCM

📍 7/14A, Tổ 4, Khu Phố Bình Đức 1, Phường Bình Hòa, Thành Phố Thuận An, Bình Dương

#phuongminh #thietbidien #thietbidiencongnghiep
