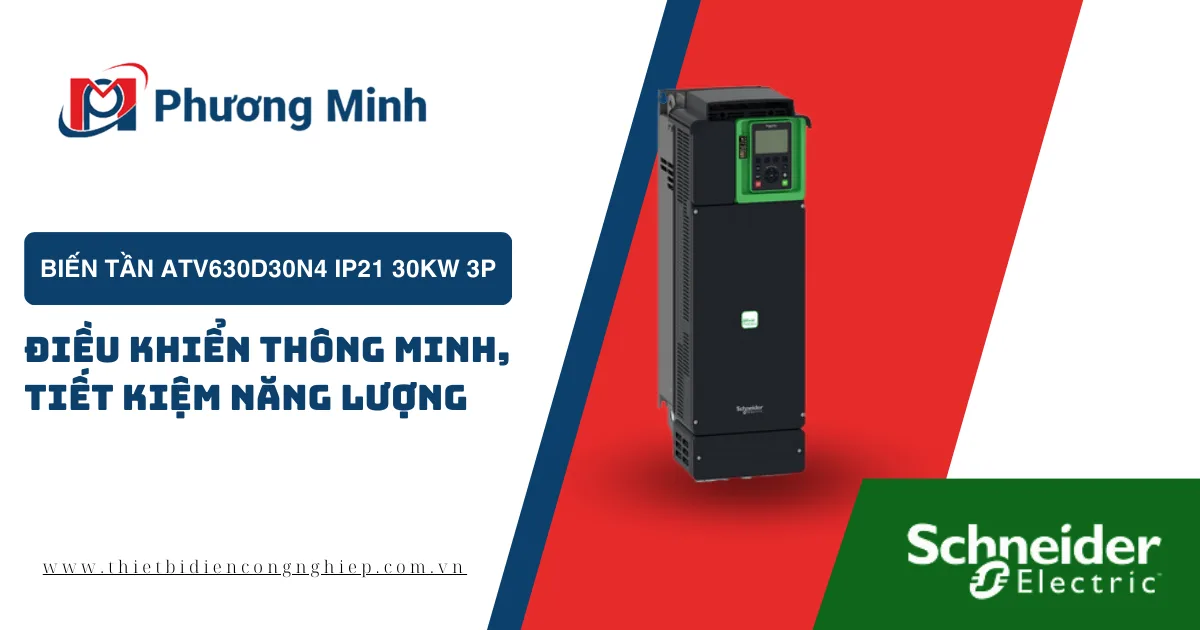

BIẾN TẦN ATV630D30N4 IP21 30KW 3P - ĐIỀU KHIỂN THÔNG MINH, TIẾT KIỆM NĂNG LƯỢNG

Biến tần ATV630D30N4 là thiết bị không thể thiếu trong các hệ thống điều khiển động cơ hiện đại. Với công suất 30kW, khả năng bảo vệ IP21 và thiết kế 3 pha, biến tần này đáp ứng nhu cầu vận hành ổn định và tiết kiệm năng lượng cho nhiều ngành công nghiệp. Sản phẩm này không chỉ hỗ trợ hiệu suất cao mà còn đảm bảo tuổi thọ dài cho hệ thống động cơ của bạn. Vậy biến tần ATV630D30N4 là gì? Cấu tạo của nó ra sao và tại sao nó là sự lựa chọn lý tưởng cho doanh nghiệp của bạn? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

Khái niệm

Biến tần ATV630D30N4 là một thiết bị điều khiển tần số, giúp điều chỉnh tốc độ và mô-men xoắn của động cơ điện theo nhu cầu sử dụng. Sản phẩm thuộc dòng biến tần ATV630, đặc trưng bởi khả năng tiết kiệm điện năng vượt trội và tính năng bảo vệ động cơ tối ưu. Với hiệu suất cao và độ bền bỉ, biến tần ATV630D30N4 được ứng dụng rộng rãi trong các ngành như sản xuất, chế biến và nhiều hệ thống tự động hóa khác.

Cấu tạo

Biến tần ATV630D30N4 có cấu tạo phức tạp, được thiết kế đặc biệt để tối ưu hóa hoạt động điều khiển và bảo vệ động cơ. Các thành phần chính bao gồm:

Bộ điều khiển tần số: Đây là phần trung tâm, có nhiệm vụ điều chỉnh tần số dòng điện giúp thay đổi tốc độ quay của động cơ một cách linh hoạt, phù hợp với tải trọng.
Mạch bảo vệ quá tải: Giúp bảo vệ thiết bị khỏi các tình huống quá tải, quá nhiệt, đảm bảo tuổi thọ cho biến tần và động cơ.
Bộ lọc EMC: Giúp giảm thiểu nhiễu điện từ, bảo vệ hệ thống khỏi các tác động từ môi trường bên ngoài.
Hệ thống tản nhiệt: Biến tần được trang bị quạt và các rãnh tản nhiệt tối ưu, giúp duy trì nhiệt độ ổn định trong suốt quá trình hoạt động.
Màn hình hiển thị: Hỗ trợ người dùng theo dõi các thông số vận hành và cài đặt các chế độ hoạt động một cách dễ dàng và chính xác.
Bảng điều khiển: Được thiết kế trực quan với các nút bấm thân thiện, giúp người vận hành dễ dàng điều chỉnh và kiểm soát biến tần theo nhu cầu.

Ưu điểm

Biến tần ATV630D30N4 sở hữu nhiều ưu điểm nổi bật, đáp ứng hoàn hảo các yêu cầu kỹ thuật của những hệ thống sản xuất hiện đại:

Tiết kiệm năng lượng: Nhờ khả năng điều chỉnh tốc độ theo nhu cầu, biến tần giúp tiết kiệm điện năng đáng kể, giảm chi phí vận hành cho doanh nghiệp.
Bảo vệ động cơ tối ưu: Sản phẩm này được trang bị các chức năng bảo vệ khỏi quá tải, quá nhiệt và nhiễu điện từ, giúp tăng tuổi thọ cho động cơ và hệ thống.
Hoạt động bền bỉ: Với cấu trúc chắc chắn và khả năng chịu được môi trường làm việc khắc nghiệt, biến tần này đảm bảo độ bền cao và vận hành ổn định trong thời gian dài.
Dễ sử dụng và lắp đặt: Giao diện thân thiện, dễ điều khiển cùng với thiết kế tiện lợi giúp người dùng dễ dàng sử dụng và cài đặt sản phẩm vào hệ thống hiện có.

Thông số kỹ thuật

Dưới đây là một số thông số kỹ thuật của biến tần ATV630D30N4 mà bạn cần biết:

Thông tin chính
Dòng sản phẩm	Altivar Process ATV600
Loại sản phẩm hoặc thành phần	Biến tần
Ứng dụng cụ thể của sản phẩm	Quá trình và tiện ích
Tên ngắn của thiết bị	ATV630
Biến thể	Phiên bản tiêu chuẩn
Đích sản phẩm	Động cơ không đồng bộ Động cơ đồng bộ
Bộ lọc EMC	Tích hợp với 50 m tuân thủ tiêu chuẩn IEC 61800-3 loại C2 Tích hợp với 150 m tuân thủ tiêu chuẩn IEC 61800-3 loại C3
Mức độ bảo vệ chống bụi và nước	IP21 tuân thủ tiêu chuẩn IEC 61800-5-1 IP21 tuân thủ tiêu chuẩn IEC 60529
Điện áp nguồn định mức [Us]	380…480 V
Mức độ bảo vệ	Loại UL 1 tuân thủ tiêu chuẩn UL 508C
Loại làm mát	Đối lưu cưỡng bức
Tần số nguồn cung	50…60 Hz – 5…5 %
Điện áp nguồn định mức [Us]	380…480 V – 15…10 %
Công suất động cơ kW	30 kW (tải thường) 22 kW (tải nặng)
Công suất động cơ hp	40 hp tải thường 30 hp tải nặng
Dòng điện đường dây	53.3 A ở 380 V (tải thường) 45.9 A ở 480 V (tải thường) 40.5 A ở 380 V (tải nặng) 35.8 A ở 480 V (tải nặng)
Dòng ngắn mạch dự kiến Isc	50 kA
Công suất biểu kiến	38.2 kVA ở 480 V (tải thường) 29.8 kVA ở 480 V (tải nặng)
Dòng ra liên tục	61.5 A ở 4 kHz cho tải thường 46.3 A ở 4 kHz cho tải nặng
Hồ sơ điều khiển động cơ không đồng bộ	Mô-men xoắn biến đổi tiêu chuẩn Chế độ mô-men xoắn tối ưu Mô-men xoắn không đổi tiêu chuẩn
Hồ sơ điều khiển động cơ đồng bộ	Động cơ nam châm vĩnh cửu Động cơ từ chỡng đồng bộ
Tần số đầu ra	0.1…500 Hz
Tần số chuyển mạch danh định	4 kHz
Tần số chuyển mạch	2…12 kHz điều chỉnh được, 4…12 kHz với hệ số giảm công suất
Chức năng an toàn	STO (tắt mô-men xoắn an toàn) SIL 3
Logic đầu vào rời rạc	16 tốc độ cài đặt sẵn
Giao thức cổng thông tin	Ethernet Modbus TCP Modbus serial
Thẻ tùy chọn	Khe cắm A: mô-đun thông tin, Profibus DP V1 Khe cắm A: mô-đun thông tin, PROFINET Khe cắm A: mô-đun thông tin, DeviceNet Khe cắm A: mô-đun thông tin, Modbus TCP/EtherNet/IP Khe cắm A: mô-đun thông tin, CANopen daisy chain RJ45 Khe cắm A: mô-đun thông tin, CANopen SUB-D 9 Khe cắm A: mô-đun thông tin, CANopen đầu nối kẹp vít Khe cắm A/Khe cắm B: mô-đun mở rộng I/O kỹ thuật số và tương tự Khe cắm A/Khe cắm B: mô-đun mở rộng rơle đầu ra Khe cắm A: mô-đun thông tin, Ethernet IP/Modbus TCP/MD-Link, Mô-đun thông tin, BACnet MS/TP, Mô-đun thông tin, Ethernet Powerlink
Bổ sung
Kiểu lắp đặt	Lắp tường
Dòng đỉnh cực đại	67.7 A trong 60 giây (tải thường) 69.5 A trong 60 giây (tải nặng)
Số pha mạng	3 pha
Số lượng đầu ra rời rạc	0
Loại đầu ra rời rạc	Rơle đầu ra R1A, R1B, R1C 250 V AC 3000 mA Rơle đầu ra R1A, R1B, R1C 30 V DC 3000 mA Rơle đầu ra R2A, R2C 250 V AC 5000 mA Rơle đầu ra R2A, R2C 30 V DC 5000 mA Rơle đầu ra R3A, R3C 250 V AC 5000 mA Rơle đầu ra R3A, R3C 30 V DC 5000 mA
Điện áp ra	<= điện áp nguồn
Dòng tăng cường tạm thời cho phép	1.1 x In trong 60 giây (tải thường) 1.5 x In trong 60 giây (tải nặng)
Bù trượt động cơ	Có thể điều chỉnh Tự động bất kể tải Có thể bị ức chế Không có sẵn trong luật động cơ nam châm vĩnh cửu
Dốc tăng tốc và giảm tốc	Tuyến tính điều chỉnh riêng biệt từ 0.01…9999 s
Giao diện vật lý	Ethernet 2 dây RS 485
Phanh đến dừng	Bằng tiêm DC
Loại bảo vệ	Bảo vệ nhiệt: động cơ Tắt mô-men xoắn an toàn: động cơ Đứt pha động cơ: động cơ Bảo vệ nhiệt: biến tần Tắt mô-men xoắn an toàn: biến tần Quá nhiệt: biến tần Quá dòng giữa các pha đầu ra và đất: biến tần Quá tải điện áp đầu ra: biến tần Bảo vệ ngắn mạch: biến tần Đứt pha động cơ: biến tần Quá áp trên bus DC: biến tần Quá áp nguồn đường dây: biến tần Hạ áp nguồn đường dây: biến tần Mất pha nguồn đường dây: biến tần Quá tốc: biến tần Đứt mạch điều khiển: biến tần
Tốc độ truyền	10, 100 Mbits 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps
Độ phân giải tần số	Đơn vị hiển thị: 0.1 Hz Đầu vào tương tự: 0.012/50 Hz
Khung truyền	RTU
Kết nối điện	Điều khiển: đầu nối kẹp vít tháo lắp được 0.5…1.5 mm²/AWG 20…AWG 16 Phía nguồn: đầu nối kẹp vít 25…50 mm²/AWG 4…AWG 1 Động cơ: đầu nối kẹp vít 25…50 mm²/AWG 4…AWG 1
Loại kết nối	RJ45 (trên thiết bị đầu cuối đồ họa từ xa) cho Ethernet/Modbus TCP RJ45 (trên thiết bị đầu cuối đồ họa từ xa) cho Modbus serial
Định dạng dữ liệu	8 bit, có thể cấu hình chẵn lẻ hoặc không chẵn lẻ
Loại phân cực	Không có trở kháng
Chế độ trao đổi	Half duplex, full duplex, autonegotiation Ethernet/Modbus TCP
Số địa chỉ	1…247 cho Modbus serial
Phương thức truy cập	Nô lệ Modbus TCP
Nguồn cung cấp	Nguồn cung cấp bên ngoài cho đầu vào kỹ thuật số: 24 V DC (19…30 V), <1.25 mA, loại bảo vệ: quá tải và ngắn mạch Nguồn cung cấp nội bộ cho điện trở tham chiếu (1 đến 10 kOhm): 10.5 V DC +/- 5 %, <10 mA, loại bảo vệ: quá tải và ngắn mạch Nguồn cung cấp nội bộ cho đầu vào kỹ thuật số và STO: 24 V DC (21…27 V), <200 mA, loại bảo vệ: quá tải và ngắn mạch
Tín hiệu cục bộ	3 đèn LED cho chẩn đoán cục bộ 3 đèn LED (màu kép) cho trạng thái thông tin liên lạc nhúng 4 đèn LED (màu kép) cho trạng thái mô-đun thông tin liên lạc 1 đèn LED (đỏ) cho sự hiện diện của điện áp
Kích thước	Chiều rộng: 226 mm Chiều cao: 673 mm Độ sâu: 271 mm Trọng lượng tịnh: 28 kg
Số lượng đầu vào tương tự	3
Loại đầu vào tương tự	AI1, AI2, AI3 có thể cấu hình phần mềm điện áp: 0…10 V DC, trở kháng: 31.5 kOhm, độ phân giải 12 bit AI1, AI2, AI3 có thể cấu hình phần mềm dòng điện: 0…20 mA, trở kháng: 250 Ohm, độ phân giải 12 bit AI2 đầu vào tương tự điện áp: – 10…10 V DC, trở kháng: 31.5 kOhm, độ phân giải 12 bit
Số lượng đầu vào rời rạc	8
Loại đầu vào rời rạc	DI7, DI8 có thể lập trình làm đầu vào xung: 0…30 kHz, 24 V DC (<= 30 V)
Tương thích đầu vào	DI1…DI6: mức đầu vào rời rạc 1 PLC tuân thủ tiêu chuẩn IEC 61131-2 DI5, DI6: mức đầu vào rời rạc 1 PLC tuân thủ tiêu chuẩn IEC 65A-68 STOA, STOB: mức đầu vào rời rạc 1 PLC tuân thủ tiêu chuẩn IEC 61131-2
Logic đầu vào rời rạc	Logic dương (nguồn) (DI1…DI8), < 5 V (trạng thái 0), > 11 V (trạng thái 1) Logic âm (hút) (DI1…DI8), > 16 V (trạng thái 0), < 10 V (trạng thái 1)
Số lượng đầu ra tương tự	2
Loại đầu ra tương tự	Có thể cấu hình phần mềm điện áp AQ1, AQ2: 0…10 V DC trở kháng 470 Ohm, độ phân giải 10 bits Có thể cấu hình phần mềm dòng điện AQ1, AQ2: 0…20 mA, độ phân giải 10 bits Có thể cấu hình phần mềm dòng điện DQ-, DQ+: 30 V DC Có thể cấu hình phần mềm dòng điện DQ-, DQ+: 100 mA
Thời gian lấy mẫu	2 ms +/- 0.5 ms (DI1…DI4) – đầu vào rời rạc 5 ms +/- 1 ms (DI5, DI6) – đầu vào rời rạc 5 ms +/- 0.1 ms (AI1, AI2, AI3) – đầu vào tương tự 10 ms +/- 1 ms (AO1) – đầu ra tương tự
Độ chính xác	+/- 0.6 % AI1, AI2, AI3 cho sự thay đổi nhiệt độ 60 °C đầu vào tương tự +/- 1 % AO1, AO2 cho sự thay đổi nhiệt độ 60 °C đầu ra tương tự
Sai số tuyến tính	AI1, AI2, AI3: +/- 0.15 % của giá trị tối đa cho đầu vào tương tự AO1, AO2: +/- 0.2 % cho đầu ra tương tự
Số lượng đầu ra rơle	3
Loại đầu ra rơle	Có thể cấu hình rơle logic R1: rơle lỗi NO/NC độ bền điện 100000 chu kỳ Có thể cấu hình rơle logic R2: rơle trình tự NO độ bền điện 100000 chu kỳ Có thể cấu hình rơle logic R3: rơle trình tự NO độ bền điện 100000 chu kỳ
Thời gian làm mới	Đầu ra rơle (R1, R2, R3): 5 ms (+/- 0.5 ms)
Dòng chuyển mạch tối thiểu	Đầu ra rơle R1, R2, R3: 5 mA ở 24 V DC
Dòng chuyển mạch tối đa	Đầu ra rơle R1, R2, R3 trên tải trở kháng, cos phi = 1: 3 A ở 250 V AC Đầu ra rơle R1, R2, R3 trên tải trở kháng, cos phi = 1: 3 A ở 30 V DC Đầu ra rơle R1, R2, R3 trên tải cảm, cos phi = 0.4 và L/R = 7 ms: 2 A ở 250 V AC Đầu ra rơle R1, R2, R3 trên tải cảm, cos phi = 0.4 và L/R = 7 ms: 2 A ở 30 V DC
Cách điện	Giữa các đầu nối nguồn và điều khiển
Tần số đầu ra tối đa	500 kHz
Dòng vào tối đa	53.3 A
Ứng dụng biến tần tốc độ	Tòa nhà – Máy nén ly tâm HVAC Chế biến thực phẩm và đồ uống – ứng dụng khác Khai thác mỏ khoáng sản và kim loại – quạt Khai thác mỏ khoáng sản và kim loại – bơm Dầu khí – quạt Nước và xử lý nước thải – ứng dụng khác Tòa nhà – Máy nén vít HVAC Chế biến thực phẩm và đồ uống – bơm Chế biến thực phẩm và đồ uống – quạt Chế biến thực phẩm và đồ uống – phun sương Dầu khí – bơm chìm điện (ESP) Dầu khí – bơm tiêm nước Dầu khí – bơm nhiên liệu phản lực Dầu khí – máy nén cho nhà máy lọc dầu Nước và xử lý nước thải – bơm ly tâm Nước và xử lý nước thải – bơm dịch chuyển dương Nước và xử lý nước thải – bơm chìm điện (ESP) Nước và xử lý nước thải – bơm vít Nước và xử lý nước thải – máy nén thùy Nước và xử lý nước thải – máy nén vít Nước và xử lý nước thải – máy nén ly tâm Nước và xử lý nước thải – quạt Nước và xử lý nước thải – băng tải Nước và xử lý nước thải – máy trộn
Phạm vi công suất động cơ AC-3	30…50 kW ở 380…440 V 3 pha 30…50 kW ở 480…500 V 3 pha
Số lượng mỗi bộ	1
Kiểu lắp đặt	Lắp tường
Môi trường
Cách điện	Điện trở cách điện > 1 MOhm 500 V DC trong 1 phút đối với đất
Mức độ tiếng ồn	63.5 dB tuân thủ tiêu chuẩn 86/188/EEC
Tán nhiệt theo W	Đối lưu tự nhiên: 93 W ở 380 V, tần số chuyển mạch 4 kHz Đối lưu cưỡng bức: 640 W ở 380 V, tần số chuyển mạch 4 kHz
Lưu lượng không khí làm mát	240 m3/h
Vị trí hoạt động	Thẳng đứng +/- 10 độ
THDI tối đa	<48 % từ 80…100 % tải tuân thủ tiêu chuẩn IEC 61000-3-12
Tương thích điện từ	Khả năng chịu phóng điện tĩnh điện mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-2 Khả năng chịu nhiễu trường điện từ tần số vô tuyến phát xạ mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-3 Khả năng chịu nhiễu nhanh/bùng nổ điện từ mức thử nghiệm 4 tuân thủ tiêu chuẩn IEC 61000-4-4 Khả năng chịu xung điện áp 1.2/50 µs – 8/20 µs mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-5 Khả năng chịu nhiễu tần số vô tuyến dẫn mức thử nghiệm 3 tuân thủ tiêu chuẩn IEC 61000-4-6
Mức độ ô nhiễm	2 tuân thủ tiêu chuẩn IEC 61800-5-1
Khả năng chịu rung	1.5 mm đỉnh-đỉnh (f= 2…13 Hz) tuân thủ tiêu chuẩn IEC 60068-2-6 1 gn (f= 13…200 Hz) tuân thủ tiêu chuẩn IEC 60068-2-6
Khả năng chịu sốc	15 gn trong 11 ms tuân thủ tiêu chuẩn IEC 60068-2-27
Độ ẩm tương đối	5…95 % không có ngưng tụ tuân thủ tiêu chuẩn IEC 60068-2-3
Nhiệt độ môi trường xung quanh cho hoạt động	-15…50 °C (không cần giảm công suất) 50…60 °C (với hệ số giảm công suất)
Nhiệt độ môi trường xung quanh cho lưu trữ	-40…70 °C
Độ cao hoạt động	<= 1000 m không cần giảm công suất 1000…4800 m với giảm công suất 1 % mỗi 100 m
Chứng nhận sản phẩm	TÜV ATEX INERIS UL CSA ATEX zone 2/22 DNV-GL
Đánh dấu	CE
Tiêu chuẩn	UL 508C IEC 61800-3 IEC 61800-3 môi trường 1 loại C2 EN/IEC 61800-3 môi trường 2 loại C3 IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1
Loại quá áp	III
Vòng điều chỉnh	Bộ điều chỉnh PID có thể điều chỉnh
Mức độ tiếng ồn	63.5 dB
Mức độ ô nhiễm	2
Đơn vị đóng gói
Loại đơn vị đóng gói 1	PCE
Số lượng đơn vị trong gói 1	1
Chiều cao gói 1	55.0 cm
Chiều rộng gói 1	84.0 cm
Chiều dài gói 1	33.0 cm
Trọng lượng gói 1	38.0 kg
