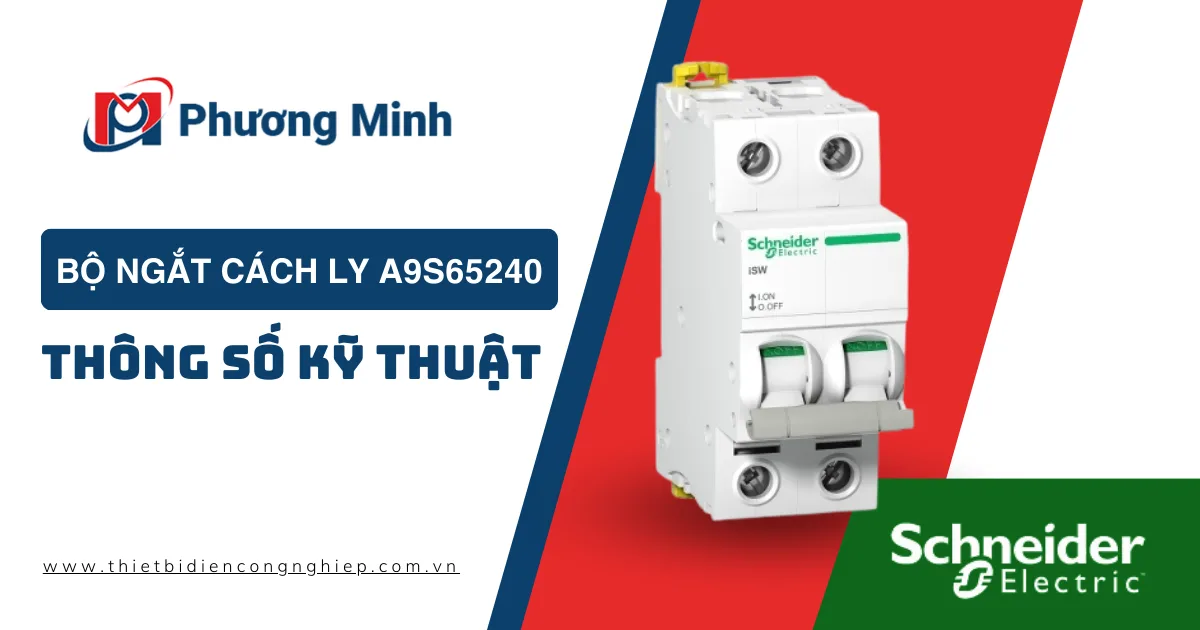

BỘ NGẮT CÁCH LY A9S65240 : THÔNG SỐ KỸ THUẬT

Bộ ngắt cách ly A9S65240 là một trong những sản phẩm chất lượng cao được thiết kế để đảm bảo an toàn điện trong các hệ thống điện công nghiệp và dân dụng. Với chức năng cách ly hoàn toàn dòng điện khi cần bảo trì hoặc kiểm tra, thiết bị này đã trở thành lựa chọn hàng đầu của nhiều kỹ sư và nhà thầu điện. Trong bài viết này, chúng ta sẽ cùng tìm hiểu về bộ ngắt cách ly và những thông tin quan trọng về sản phẩm này.

Khái niệm

Bộ ngắt cách ly A9S65240 là thiết bị điện được sử dụng để ngắt và cô lập dòng điện trong hệ thống. Thiết bị này giúp cách ly hoàn toàn mạch điện khỏi nguồn cấp điện, đảm bảo an toàn cho việc bảo trì và sửa chữa. Với thiết kế chắc chắn và khả năng chịu được các điều kiện môi trường khắc nghiệt, bộ ngắt cách ly A9S65240 là sự lựa chọn tối ưu cho các hệ thống điện đòi hỏi độ an toàn cao.

Nguyên lý hoạt động

Bộ ngắt cách ly A9S65240 hoạt động dựa trên nguyên tắc cơ học. Khi bật công tắc, các tiếp điểm của bộ ngắt được mở ra, ngắt hoàn toàn dòng điện đi qua thiết bị. Điều này giúp cách ly mạch điện một cách an toàn, ngăn chặn dòng điện đi vào các phần của hệ thống đang được bảo trì. Khi công việc hoàn tất, người vận hành chỉ cần đóng công tắc để khôi phục lại dòng điện trong hệ thống.

Thông số kỹ thuật

Thông tin chính
Dòng sản phẩm	Acti9
Tên sản phẩm	Acti9 iSW
Loại sản phẩm hoặc thành phần	Thiết bị ngắt cách ly
Tên viết tắt của thiết bị	iSW
Ứng dụng thiết bị	Cách ly Điều khiển
Mô tả cực	2P
Phân loại sử dụng	AC-22A
Phù hợp để cách ly	Có
Bổ sung
Dòng định mức vận hành	40 A ở 415 V AC 50/60 Hz
Điện áp định mức vận hành	415 V AC 50/60 Hz
Khả năng đóng ngắn mạch định mức	5 kA chỉ thiết bị ngắt cách ly
Dòng chịu ngắn hạn định mức	1260 A
Điện áp cách điện định mức	500 V AC 50/60 Hz
Điện áp xung chịu đựng định mức	6 kV
Kiểu điều khiển	Nút gạt
Tín hiệu cục bộ	Đèn báo ON/OFF Đèn báo vị trí tiếp điểm Có
Chế độ lắp đặt	Cố định
Hỗ trợ lắp đặt	Ray DIN
Tương thích thanh bus kết hợp và khối phân phối	Trên hoặc dưới: CÓ Khoảng cách 9 mm 4
Chiều cao	85 mm
Chiều rộng	36 mm
Độ sâu	73 mm
Màu sắc	Trắng
Độ bền cơ học	20000 chu kỳ
Độ bền điện	15000 chu kỳ
Kết nối – đầu nối	Đầu nối kiểu hầm (trên hoặc dưới) – <= 1 x 50 mm² – cứng Đầu nối kiểu hầm (trên hoặc dưới) – <= 1 x 35 mm² – linh hoạt Đầu nối kiểu hầm (trên hoặc dưới) – <= 1 x 35 mm² – linh hoạt có ống cos
Chiều dài lột vỏ dây	14 mm
Mô-men xoắn siết chặt	3.5 N.m
Môi trường
Tiêu chuẩn	EN 60947-3 IEC 60947-3
Mức độ bảo vệ IP	IP20
Mức độ ô nhiễm	3
Nhiệt đới hóa	2
Độ ẩm tương đối	95 % ở 55 °C
Nhiệt độ không khí xung quanh để vận hành	-25…60 °C
Nhiệt độ không khí xung quanh để lưu trữ	-40…85 °C
Đơn vị đóng gói
Loại đơn vị của gói 1	PCE
Số đơn vị trong gói 1	1
Chiều cao gói 1	7,6 cm
Chiều rộng gói 1	9,3 cm
Chiều dài gói 1	3,5 cm
Trọng lượng gói 1	168 g
Loại đơn vị của gói 2	BB1
Số đơn vị trong gói 2	6
Chiều cao gói 2	3,3 cm
Chiều rộng gói 2	30 cm
Chiều dài gói 2	20 cm
Trọng lượng gói 2	1,052 kg
Loại đơn vị của gói 3	S03
Số đơn vị trong gói 3	66
Chiều cao gói 3	30 cm
Chiều rộng gói 3	30 cm
Chiều dài gói 3	40 cm
Trọng lượng gói 3	12,06 kg
Bảo hành hợp đồng
Bảo hành	18 tháng

Hướng dẫn lắp đặt

Việc lắp đặt bộ ngắt cách ly A9S65240 cần tuân thủ các bước sau:

Kiểm tra thiết bị: Đảm bảo bộ ngắt cách ly không bị hư hỏng trước khi lắp đặt.
Ngắt nguồn điện: Đảm bảo toàn bộ hệ thống đã được ngắt nguồn trước khi bắt đầu lắp đặt.
Lắp đặt trên thanh ray: Sử dụng thanh ray tiêu chuẩn để gắn bộ ngắt vào tủ điện hoặc bảng điện.
Kết nối dây dẫn: Kết nối các dây dẫn vào các cổng tương ứng trên thiết bị theo sơ đồ đấu nối.
Kiểm tra và vận hành thử: Sau khi lắp đặt, bật nguồn và kiểm tra xem thiết bị hoạt động chính xác hay không.
