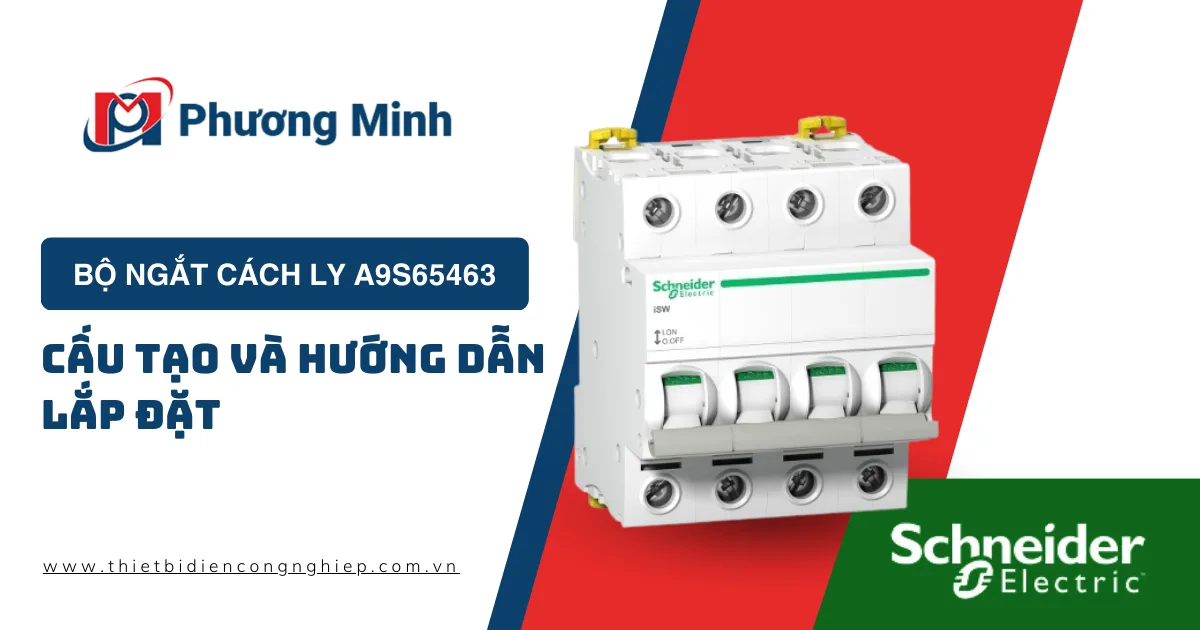

BỘ NGẮT CÁCH LY A9S65463: CẤU TẠO VÀ HƯỚNG DẪN LẮP ĐẶT

Bộ ngắt cách ly A9S65463 là một thiết bị điện vô cùng quan trọng trong hệ thống điện của các công trình xây dựng, nhà máy, xí nghiệp. Thiết bị này đóng vai trò như một “cầu nối” an toàn, giúp ngắt mạch điện khi xảy ra sự cố, bảo vệ các thiết bị điện khác khỏi bị hư hỏng.

Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động của bộ ngắt cách ly A9S65463, đồng thời cung cấp hướng dẫn lắp đặt chi tiết để bạn có thể tự mình lắp đặt tại nhà hoặc tại công trình.

Cấu tạo của bộ ngắt cách ly A9S65463

Một bộ ngắt cách ly A9S65463 điển hình bao gồm các thành phần chính sau:

Vỏ: Thường được làm bằng nhựa hoặc kim loại, có tác dụng bảo vệ các bộ phận bên trong khỏi tác động của môi trường.
Các tiếp điểm: Là phần chịu trách nhiệm đóng cắt dòng điện.
Cơ cấu điều khiển: Cho phép người dùng đóng hoặc ngắt mạch điện một cách thủ công.
Các bộ phận bảo vệ: Như cầu dao nhiệt, cầu dao từ, giúp bảo vệ thiết bị khỏi các sự cố quá tải, ngắn mạch.

Nguyên lý hoạt động

Bộ ngắt cách ly A9S65463 hoạt động dựa trên nguyên lý đóng cắt mạch điện bằng cách tách rời các tiếp điểm. Khi có dòng điện chạy qua, các tiếp điểm sẽ được nối với nhau. Khi cần ngắt mạch, một lực tác động lên các tiếp điểm sẽ khiến chúng tách rời, ngắt dòng điện.

Thông số kỹ thuật

Thông tin chính
Phạm vi	Acti9
Tên sản phẩm	Acti9 iSW
Loại sản phẩm hoặc thành phần	Cầu dao cách ly
Tên ngắn của thiết bị	iSW
Ứng dụng của thiết bị	Điều khiển Cách ly
Mô tả cực	4P
Phân loại sử dụng	AC-22A
Phù hợp cho việc cách ly	Có
Bổ sung
[Ie] Dòng định mức hoạt động	63 A ở 415 V AC 50/60 Hz
[Ue] Điện áp định mức hoạt động	415 V AC 50/60 Hz
[Icm] Dòng ngắn mạch định mức	5 kA cầu dao cách ly độc lập
[Icw] Dòng chịu ngắn hạn định mức	1260 A
[Ui] Điện áp cách điện định mức	500 V AC 50/60 Hz
[Uimp] Điện áp xung chịu định mức	6 kV
Kiểu điều khiển	Nút nhấn
Tín hiệu cục bộ	Chỉ báo bật/tắt Chỉ báo vị trí tiếp điểm Có
Chế độ lắp đặt	Cố định
Giá đỡ lắp đặt	Ray DIN
Tương thích với thanh bus và khối phân phối	Trên hoặc dưới: CÓ
Khoảng cách 9 mm	8
Chiều cao	85 mm
Chiều rộng	72 mm
Độ sâu	73 mm
Màu sắc	Trắng
Độ bền cơ học	20000 chu kỳ
Độ bền điện	15000 chu kỳ
Kết nối – đầu nối	Đầu nối kiểu hầm (trên hoặc dưới) – <= 1 x 50 mm² – cứng Đầu nối kiểu hầm (trên hoặc dưới) – <= 1 x 35 mm² – mềm Đầu nối kiểu hầm (trên hoặc dưới) – <= 1 x 35 mm² – mềm có ferrule
Chiều dài lột vỏ dây	14 mm
Mô-men xoắn siết chặt	3.5 N.m
Môi trường
Tiêu chuẩn	IEC 60947-3 EN 60947-3
Mức độ bảo vệ IP	IP20
Mức độ ô nhiễm	3
Nhiệt đới hóa	2
Độ ẩm tương đối	95 % ở 55 °C
Nhiệt độ không khí xung quanh để hoạt động	-25…60 °C
Nhiệt độ không khí xung quanh để lưu trữ	-40…85 °C
Đơn vị đóng gói
Loại Đơn vị Đóng gói 1	PCE
Số Đơn vị trong Đóng gói 1	1
Chiều Cao Đóng gói 1	7.500 cm
Chiều Rộng Đóng gói 1	7.000 cm
Chiều Dài Đóng gói 1	9.000 cm
Trọng Lượng Đóng gói 1	335.000 g
Loại Đơn vị Đóng gói 2	BB1
Số Đơn vị trong Đóng gói 2	3
Chiều Cao Đóng gói 2	8.000 cm
Chiều Rộng Đóng gói 2	9.500 cm
Chiều Dài Đóng gói 2	22.000 cm
Trọng Lượng Đóng gói 2	1.045 kg
Loại Đơn vị Đóng gói 3	S03
Số Đơn vị trong Đóng gói 3	33
Chiều Cao Đóng gói 3	30.000 cm
Chiều Rộng Đóng gói 3	30.000 cm
Chiều Dài Đóng gói 3	40.000 cm
Trọng Lượng Đóng gói 3	12.050 kg
Bảo hành hợp đồng
Bảo hành	18 tháng

Hướng dẫn lắp đặt bộ ngắt cách ly A9S65463

Lưu ý: Việc lắp đặt thiết bị điện yêu cầu người thực hiện phải có kiến thức chuyên môn và tuân thủ nghiêm ngặt các quy định an toàn điện. Nếu không tự tin, bạn nên nhờ đến sự trợ giúp của thợ điện chuyên nghiệp.

Các bước lắp đặt:

Chuẩn bị dụng cụ: Tua vít, kìm, bút thử điện, băng dính cách điện…
Ngắt nguồn điện: Ngắt toàn bộ nguồn điện trước khi tiến hành lắp đặt.
Lắp đặt bộ ngắt cách ly:
- Lựa chọn vị trí: Chọn vị trí lắp đặt phù hợp, dễ quan sát và thao tác.
- Kết nối dây dẫn: Kết nối các dây dẫn vào các tiếp điểm của bộ ngắt cách ly theo đúng sơ đồ đấu nối.
- Cố định: Dùng ốc vít để cố định bộ ngắt cách ly vào bảng điện hoặc tường.
Kiểm tra lại: Kiểm tra lại các kết nối, đảm bảo không có dây dẫn nào bị lỏng hoặc hở.
Khôi phục nguồn điện: Sau khi hoàn tất, hãy khôi phục nguồn điện và kiểm tra lại hoạt động của bộ ngắt cách ly.

Bộ ngắt cách ly A9S65463 là một thiết bị điện không thể thiếu trong các hệ thống điện. Việc hiểu rõ về cấu tạo, nguyên lý hoạt động và cách lắp đặt sẽ giúp bạn sử dụng thiết bị này một cách an toàn và hiệu quả.
