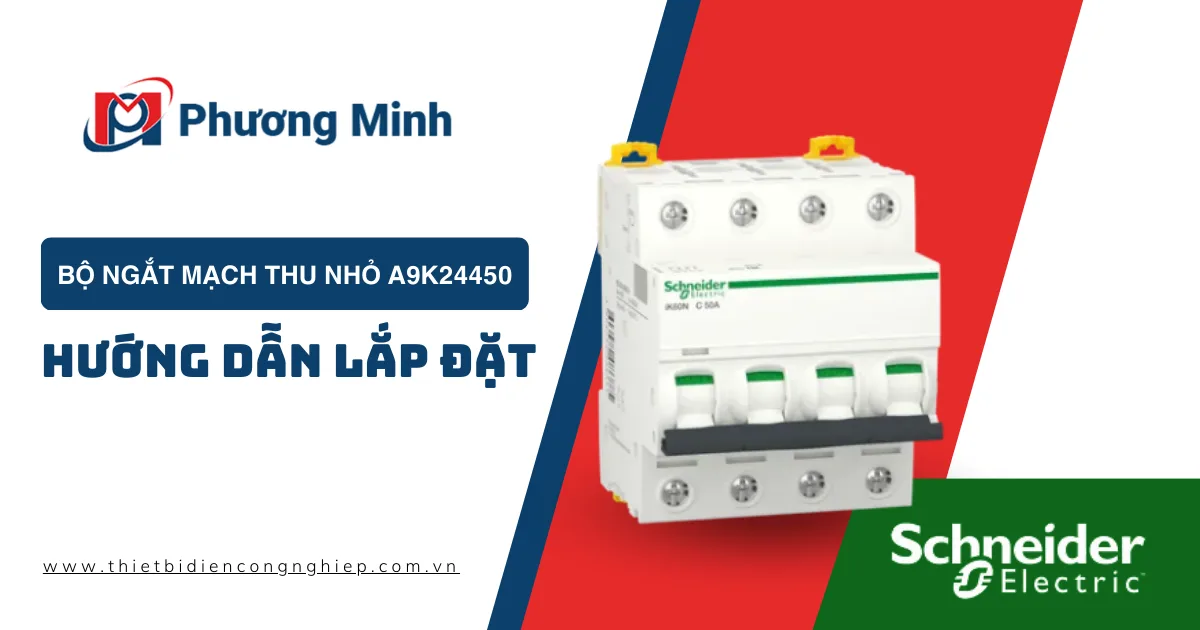

BỘ NGẮT MẠCH THU NHỎ A9K24450 - HƯỚNG DẪN LẮP ĐẶT

Bộ ngắt mạch thu nhỏ A9K24450 là thiết bị điện không thể thiếu trong các hệ thống điện công nghiệp và dân dụng hiện đại. Được thiết kế với kích thước nhỏ gọn, nhưng A9K24450 vẫn đảm bảo khả năng bảo vệ tối ưu cho hệ thống điện khỏi các sự cố như ngắn mạch hay quá tải. Trong bài viết này, chúng ta sẽ cùng tìm hiểu về khái niệm, cấu tạo, ứng dụng, thông số kỹ thuật và hướng dẫn lắp đặt chi tiết của bộ ngắt mạch A9K24450.

Khái niệm

Bộ ngắt mạch thu nhỏ A9K24450 là một loại thiết bị bảo vệ mạch điện, được sử dụng để ngắt mạch tự động khi phát hiện sự cố như ngắn mạch hoặc dòng điện quá tải. Nhờ đó, thiết bị giúp bảo vệ các thiết bị điện và hệ thống tránh khỏi nguy cơ cháy nổ hoặc hư hỏng nghiêm trọng.

Cấu tạo

Bộ ngắt mạch thu nhỏ A9K24450 có cấu tạo khá đơn giản nhưng đảm bảo hiệu suất cao. Các thành phần chính bao gồm:

Vỏ bảo vệ: Được làm từ nhựa chất lượng cao, cách điện tốt và chịu nhiệt.
Cơ chế ngắt mạch: Bao gồm cuộn dây cảm ứng và hệ thống công tắc ngắt mạch tự động.
Tiếp điểm điện: Là nơi tiếp xúc của dòng điện khi thiết bị hoạt động bình thường.
Nút gạt: Giúp người dùng dễ dàng điều chỉnh và kiểm soát hoạt động của thiết bị.

Ứng dụng

Bộ ngắt mạch A9K24450 thường được ứng dụng rộng rãi trong:

Hệ thống điện dân dụng: Bảo vệ các thiết bị điện gia đình như máy lạnh, tủ lạnh, và các thiết bị điện khác.
Hệ thống điện công nghiệp: Được sử dụng trong các nhà máy, khu công nghiệp để bảo vệ máy móc và hệ thống điện khỏi các sự cố.
Công trình xây dựng: A9K24450 thường được lắp đặt trong các tòa nhà cao tầng, văn phòng để bảo vệ hệ thống điện lưới.

Thông số kỹ thuật

Bộ ngắt mạch thu nhỏ A9K24450 có các thông số kỹ thuật tiêu biểu như sau:

Thông tin chính
Ứng dụng thiết bị	Phân phối
Dòng sản phẩm	Acti9
Tên sản phẩm	Acti9 iK60
Loại sản phẩm hoặc thành phần	Cầu chì tự động mini
Tên viết tắt của thiết bị	iK60N
Mô tả cực	4P
Số cực được bảo vệ	4
Dòng định mức	50 A ở 30 °C
Loại mạng	AC
Công nghệ bộ ngắt	Nhiệt từ
Mã đường cong	C
Khả năng cắt	6000 A Icn ở 400 V AC 50/60 Hz tuân theo EN/IEC 60898-1
Phù hợp để cách ly	Có tuân theo EN/IEC 60898-1
Tiêu chuẩn	EN/IEC 60898-1
Bổ sung
Tần số mạng	50/60 Hz
Giới hạn kích hoạt từ	5…10 x In
Khả năng cắt dịch vụ định mức	6000 A 100 % tuân theo EN/IEC 60898-1 – 400 V AC 50/60 Hz
Lớp hạn chế	3 tuân theo EN/IEC 60898-1
Điện áp cách điện định mức	440 V AC 50/60 Hz tuân theo EN/IEC 60898-1
Điện áp xung chịu đựng định mức	4 kV tuân theo EN/IEC 60898-1
Đèn báo vị trí tiếp điểm	Không
Kiểu điều khiển	Nút gạt
Tín hiệu cục bộ	Đèn báo ON/OFF
Chế độ lắp đặt	Kẹp
Hỗ trợ lắp đặt	Ray DIN Khoảng cách 9 mm 8
Chiều cao	85 mm
Chiều rộng	72 mm
Độ sâu	78.5 mm
Trọng lượng tịnh	400 g
Màu sắc	Trắng
Độ bền cơ học	20000 chu kỳ
Độ bền điện	10000 chu kỳ
Mô tả tùy chọn khóa	Thiết bị khóa
Kết nối – đầu nối	Đầu nối kiểu hầm (trên hoặc dưới) 1…35 mm² cứng Đầu nối kiểu hầm (trên hoặc dưới) 1…25 mm² linh hoạt
Chiều dài lột vỏ dây	14 mm cho kết nối trên hoặc dưới
Mô-men xoắn siết chặt	3.5 N.m trên hoặc dưới
Bảo vệ rò dòng đất	Không có
Môi trường
Mức độ bảo vệ IP	IP20 tuân theo IEC 60529
Mức độ ô nhiễm	2 tuân theo EN/IEC 60898-1
Phân loại quá điện áp	II
Nhiệt độ không khí xung quanh để vận hành	-25…60 °C
Nhiệt độ không khí xung quanh để lưu trữ	-40…85 °C
Đơn vị đóng gói
Loại đơn vị của gói 1	PCE
Số đơn vị trong gói 1	1
Chiều cao gói 1	6,8 cm
Chiều rộng gói 1	7,0 cm
Chiều dài gói 1	9,0 cm
Trọng lượng gói 1	492,0 g
Loại đơn vị của gói 2	BB1
Số đơn vị trong gói 2	3
Chiều cao gói 2	8,6 cm
Chiều rộng gói 2	9,6 cm
Chiều dài gói 2	21,8 cm
Trọng lượng gói 2	1,534 kg
Loại đơn vị của gói 3	S03
Số đơn vị trong gói 3	33
Chiều cao gói 3	30,0 cm
Chiều rộng gói 3	30,0 cm
Chiều dài gói 3	40,0 cm
Trọng lượng gói 3	17,315 kg
Bảo hành hợp đồng
Bảo hành	18 tháng

Hướng dẫn lắp đặt

Quy trình lắp đặt bộ ngắt mạch A9K24450 yêu cầu sự cẩn thận và tuân thủ đúng kỹ thuật để đảm bảo an toàn và hiệu quả. Dưới đây là các bước cơ bản:

Bước 1: Ngắt nguồn điện trước khi tiến hành lắp đặt để đảm bảo an toàn cho người thực hiện.
Bước 2: Kiểm tra bộ ngắt mạch A9K24450 và bảng điện để đảm bảo kích thước và tiêu chuẩn kỹ thuật phù hợp.
Bước 3: Đấu dây điện vào các cổng đầu vào và đầu ra của bộ ngắt mạch theo sơ đồ hướng dẫn trên vỏ thiết bị.
Bước 4: Gắn bộ ngắt mạch vào bảng điện, cố định chắc chắn bằng các ốc vít đi kèm.
Bước 5: Kết nối nguồn điện và kiểm tra hoạt động của bộ ngắt mạch, đảm
