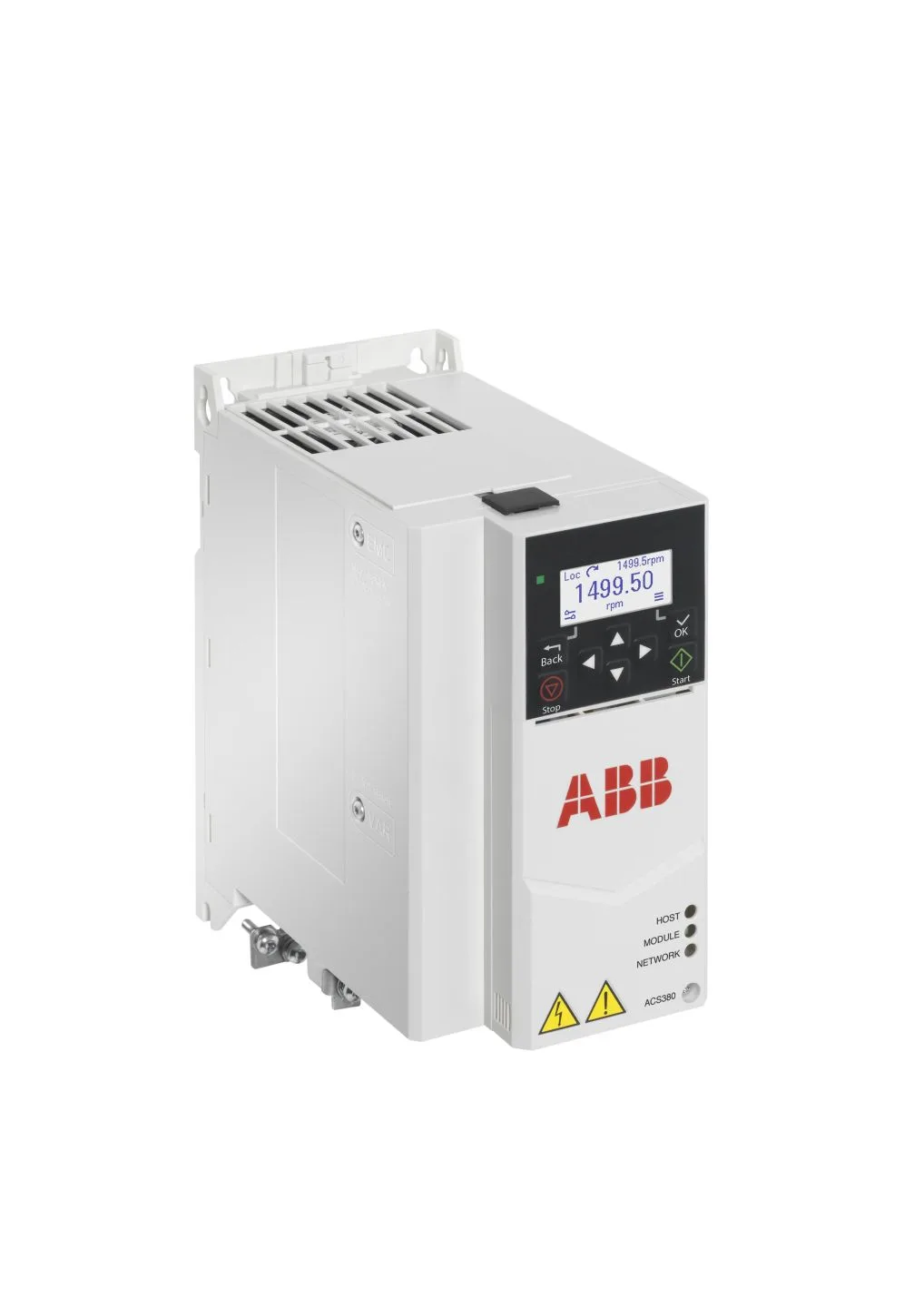

ĐÁNH GIÁ BIẾN TẦN ABB ACS380-040S-12A6-4

Biến tần ABB ACS380-040S-12A6-4 là một trong các dòng biến tần giá rẻ, được thiết kế để tối ưu hóa hiệu suất động cơ, tiết kiệm năng lượng và đảm bảo vận hành êm ái. Với công nghệ tiên tiến từ ABB – thương hiệu hàng đầu Thụy Sỹ, model này được ứng dụng rộng rãi trong lĩnh vực thực phẩm và đồ uống, xử lý vật liệu và dệt may cũng như nhiều ngành công nghiệp khác. Vậy, ACS380-040S-12A6-4 có những ưu điểm gì nổi bật? Có đáng để đầu tư hay không? Hãy cùng khám phá chi tiết trong bài đánh giá dưới đây!

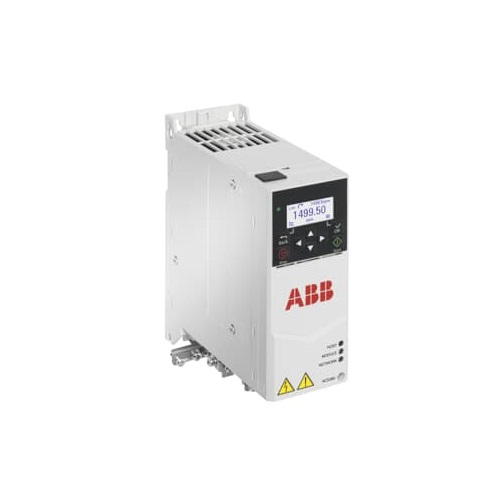

I. Giới thiệu về biến tần ACS380-040S-12A6-4

Biến tần ACS380-040S-12A6-4 là một sản phẩm thuộc dòng biến tần ACS380 của hãng ABB (Thụy Sĩ). ABB chuyên cung cấp các sản phẩm và giải pháp hoàn thiện trong các lĩnh vực: thiết bị điện, hệ thống điện, thiết bị tự động hóa, quy trình tự động hóa và robot công nghiệp.

ACS380-040S-12A6-4 được thiết kế chuyên biệt các ngành công nghiệp như thực phẩm và đồ uống, xử lý vật liệu và dệt may. Các ứng dụng điển hình bao gồm máy trộn, băng tải, EOT và cần trục tháp, máy đùn và máy móc dệt may.

Sở hữu công nghệ hiện đại từ ABB – thương hiệu hàng đầu Thụy Sỹ, model này mang lại hiệu suất vận hành tối ưu, giúp tiết kiệm năng lượng, giảm hao mòn động cơ và tăng tuổi thọ hệ thống. Với khả năng kiểm soát tốc độ chính xác, ABB ACS380-040S-12A6-4 là lựa chọn lý tưởng giúp doanh nghiệp tối ưu hóa chi phí vận hành và đảm bảo độ tin cậy cao trong quá trình sử dụng.

II. Thông số kỹ thuật của ABB ACS380-040S-12A6-4

Dưới đây là bảng thông số kỹ thuật chi tiết của biến tần ACS380-040S-12A6-4 do hãng ABB cung cấp:

Thông tin chung

Biệt danh thương mại toàn cầu

ACS380-040S-12A6-4

Mã sản phẩm

3AXD50000031893

Ký hiệu loại ABB

ACS380-040S-12A6-4

Mã số

6438177506454

Mô tả danh mục

Mô-đun truyền động máy móc LV AC, IEC: Pn 5,5 kW, 12,6 A, 400 V, UL: Pld 7,5 Hp, 11 A, 480 V (ACS380-040S-12A6-4)

Kỹ thuật

Số lượng pha

Mức độ bảo vệ

IP20

Loại vỏ NEMA

Loại mở

Độ cao

1000 mét

Độ ẩm hoạt động (RH amb)

5 … 95

Hệ số công suất

0,98

Âm thanh dB (A)

58,80 dB(A)

Thông tin về nhiều loại pin

Không bao gồm pin/cell

Tần số (f)

47,5 … 63Hz

Kích thước khung

Điện áp đầu vào (U in)

380 … 480V

Kiểu lắp đặt

Mô-đun

Giao thức truyền thông

MODBUS

Other Bus Systems

Số lượng giao diện phần cứng

Industrial Ethernet 0

Other 3

Parallel 0

PROFINET 0

RS-232 0

RS-422 0

RS-485 1

Serial TTY 0

USB 0

Bao gồm

Đơn vị điều khiển

Kết nối máy tính

Đầu vào tương tự

Đầu ra tương tự

Số lượng đầu vào/ra kỹ thuật số

5/2

Dòng điện đầu ra, sử dụng bình thường (I n)

12,6 A

Dòng điện đầu ra, sử dụng quá tải nhẹ ( ILD)

12.0 A

Dòng điện đầu ra, sử dụng nặng (IHD)

9.4 A

Công suất đầu ra, sử dụng bình thường ( Pn)

5,5kW

Công suất đầu ra, sử dụng quá tải nhẹ ( PLD)

5,5kW

Công suất đầu ra, sử dụng nặng (PHD)

4,0kW

Tiêu thụ điện năng (@P cons)

165W

Công suất đầu ra biểu kiến

8,7 kV·A

Mức độ hiệu quả

IE2

Mất mát khi chờ

16W

Xếp hạng nhiệt độ

Tối đa 50 °C

Hiệu suất mô-đun truyền động hoàn chỉnh (IEC61800-9-2):

Điểm hoạt động Tần số/Dòng điện	Mất mát tuyệt đối	Hiệu quả	Mất mát tương đối
0/25%	61 W	88,4%	0,7%
0/50%	75W	92,2%	0,9%
0/100%	126W	93,4%	1,4%
50/25%	63 W	93,8%	0,7%
50/50%	82 W	95,8%	0,9%
50/100%	141 W	96,3%	1,6%
90/50%	91 W	97,3%	1,0%
90/100%	162 T	97,6%	1,9%

Kỹ thuật UL

Dòng điện đầu ra, sử dụng nặng (UL)

7.6 A

Dòng điện đầu ra, sử dụng quá tải nhẹ (UL)

11 A

Dòng điện đầu ra, sử dụng bình thường (UL)

11.0 A

Công suất đầu ra, sử dụng nặng (UL)

5 HP

Công suất đầu ra, sử dụng quá tải nhẹ (UL)

7,5 HP

Kích thước, Khối lượng

Khối lượng tịnh của sản phẩm

2,0kg

4,409 pound

Chiều sâu/Chiều dài ròng của sản phẩm

176mm

6.929 in

Chiều cao lưới sản phẩm

223mm

8.780 in

Chiều rộng lưới sản phẩm

95mm

3.740 in

Gói cấp độ 1 Độ sâu/Chiều dài

282mm

11.102 in

Chiều cao gói hàng cấp 1

273mm

10.748 in

Chiều rộng gói cấp 1

174mm

6.850 in

Gói cấp độ 1 Đơn vị

1 thùng các tông

Chứng nhận và Tiêu chuẩn

Tiêu chuẩn về sự phù hợp – CE

3AXD10000495941

Ngày REACH

20241203

Tiêu chuẩn REACH

9AKK107992A7060

Thông tin REACH

Đúng – chứa các chất > 0,1 % khối lượng

Ngày RoHS

20230303

Thông tin RoHS

3AXD10000495941

Tình trạng RoHS

Thực hiện theo Chỉ thị 2011/65/EU của EU và Sửa đổi 2015/863 ngày 22 tháng 7 năm 2019

Phân loại và tiêu chuẩn bên ngoài

ETIM 9

EC001857 – Bộ chuyển đổi tần số =< 1 kV

UNSPSC

39122001

Môi trường

SCIP

cd4e0d31-f9a3-400d-a002-4c686402b059 Finland

Thể loại WEEE

5. Thiết bị nhỏ (Không có kích thước bên ngoài lớn hơn 50 cm)

III. Ứng dụng của biến tần ABB ACS380-040S-12A6-4

Biến tần ABB ACS380-040S-12A6-4 được thiết kế đặc biệt để tối ưu hóa hiệu suất và tiết kiệm năng lượng trong các ngành công nghiệp thực phẩm và đồ uống, xử lý vật liệu và dệt may cũng như nhiều ứng dụng công nghiệp khác. Dưới đây là một số ứng dụng tiêu biểu:

Dệt – Sợi.
In ấn – Bao bì.
Thực phẩm – Nước giải khát.
Cao su – Nhựa.

Các ứng dụng điển hình của biến tần ACS380-040S-12A6-4 bao gồm băng tải, máy trộn, EOT và cần trục tháp, máy đùn và máy móc dệt may. Sử dụng thiết bị mang lại nhiều lợi ích, gồm:

Gia tăng năng suất sản xuất.
Tiết kiệm năng lượng điện và chi phí tiền điện.
Bảo vệ động cơ khỏi sự mài mòn cơ học
Giảm thiểu tiếng ồn và rung động.
An toàn, tiết kiệm chi phí bảo trì, bảo dưỡng hoặc thay thế.

Biến tần ABB ACS380-040S-12A6-4 được thiết kế phù hợp với các ngành công nghiệp thực phẩm và đồ uống, xử lý vật liệu và dệt may

IV. Ưu điểm của biến tần ACS380-040S-12A6-4

Các ưu điểm vượt trội của ACS380-040S-12A6-4 so với các loại biến tần khác trên thị trường gồm:

– Tối ưu cho các ngành công nghiệp như thực phẩm và đồ uống, xử lý vật liệu và dệt may, giúp tiết kiệm điện năng lên đến 30 – 50% so với các dòng biến tần thông thường.

– Có thể điều khiển trực tiếp momen động cơ, giúp linh hoạt trong ứng dụng, đơn giản hóa hệ thống và giảm chi phí phần cứng.

– Khả năng làm mát đáng tin cậy, vận hành an toàn mở môi trường có mức nhiệt cao.

– Hoạt động ổn định và bền bỉ, tiết kiệm chi phí sửa chữa, bảo dưỡng.

– Thiết kế nhỏ gọn, dễ lắp đặt, phù hợp với các hệ thống có không gian hạn chế.

– Tích hợp nhiều tính năng thông minh: modbus RTU, bộ lọc EMC, bộ điều khiển thắng, điều khiển PID, Safe torque-off function (SIL3) được tích hợp sẵn cho ngành OEM-chế tạo máy….

– Dễ dàng cài đặt với các 7 Macro được tạo sẵn.

– Giá thành rẻ, phù hợp với nhiều đối tượng sử dụng khác nhau.

– Giao diện và cấu hình đơn giản, dễ vận hành nhờ bàn phím điều khiển thân thiện.

– Bảo trì nhanh chóng, dễ dàng thay thế khi cần.

V. Hướng dẫn cài đặt và vận hành biến tần ABB ACS380-040S-12A6-4

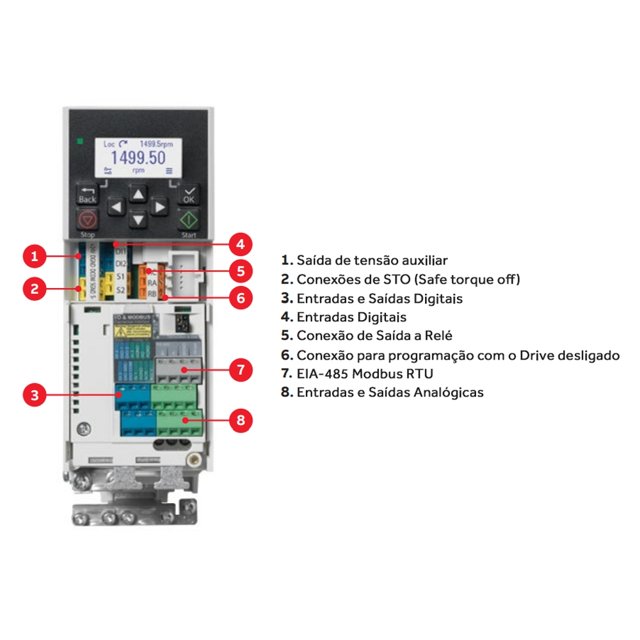

Dưới đây là hướng dẫn chi tiết quá trình đấu nối, cài đặt thông số cơ bản và lưu ý khi sử dụng biến tần ABB ACS380-040S-12A6-4 để đảm bảo hệ thống hoạt động ổn định:

1. Cài đặt

Các thông số cài đặt cơ bản gồm:

LED/Hiển thị	Tên thông số	Mô tả
REF	Lệnh điều khiển tần số	Cài đặt tần số cơ bản khi không sử dụng điều chỉnh tốc độ khi chạy
1001	Phương pháp lựa chọn chức năng chạy	Lựa chọn _ 2: Đặt tín hiệu chân DI1= chạy thuận, DI2= hướng quay 3: Sử dụng tín hiệu kích xung( 3 wire) 9: Kích hoạt DI1= chạy thuận, DI2= chạy ngược
1103	Phương pháp chọn tín hiệu tham chiếu tần số	Lựa chọn _ 0: Sử dụng phím mũi tên tăng giảm tần số 1: Sử dụng tín hiệu vào chân AI1 2: Sử dụng tín hiệu vào chân AI2
1104	Cài đặt tần số nhỏ nhất cho tín hiệu AI1	0 Hz – 500 Hz
1105	Cài đặt tần số lớn nhất cho tín hiệu AI1	0 Hz – 500 Hz
1401	Cài đặt đầu ra rơle đa chức năng	Lựa chọn _ 2: role đóng khi biến tần chạy 4: role đóng khi có lỗi xảy ra
2003	Xác định dòng điện cực đại cho phép của động cơ	1.8-2 Idm
2008	Xác định tần số đầu ra lớn nhất của biến tần	0-500 Hz
2102	Lựa chọn chế độ dừng	Lựa chọn _ 1: biến tần dừng theo thời gian giảm tốc 2: biến tần dừng tự do
2202	Thời gian tăng tốc	0-1800s
2203	Thời gian tăng tốc	0-1800s

Nhóm thông số gồm:

Nhóm thông số	Tên thông số	Mô tả nhóm
01	OPERATING DATA	Cho phép người dùng theo dõi trạng thái hoạt động của biến tần,điện áp,tần số,tín hiệu…..
03	BK giá trị thực tế	Theo dõi thông tin liên lạc fieldbus
04	FAULT HISTORY	Lưu trữ lịch sử lỗi của biến tần
10	START/STOP/DIR	Xác định tín hiệu cho chạy,dừng và thay đổi hướng
11	REFERENCE SELECT	Các chức năng lựa chọn tần số
12	CONSTANT SPEEDS	Xác định các tập hợp các giá trị không đổi
13	ANALOG INPUTS	Xác định giới hạn cho tín hiệu đầu vào
14	RELAY OUTPUTS	Xác định điều kiện kích hoạt rơle đầu ra của biến tần
15	ANALOG OUTPUTS	Xác định giá trị cho tín hiệu ra dòng điện 4-20mA
16	SYSTEM CONTROLS	Xác định các biến khóa hệ thống và cho phép hoạt động
20	LIMITS	Xác định giới hạn nhỏ nhất và lớn nhất
21	START/STOP	Cách thức điều khiển khởi động và dừng động cơ
22	ACCEL/DECEL	Xác định tỷ lệ tăng tốc và giảm tốc
24	TORQUE CONTROL	Kiểm soát hoạt động momen xoắn
26	MOTOR CONTROL	Các biến sử dụng kiểm soát động cơ
30	FAULT FUNCTIONS	Kiểm soát hoạt động lỗi của biến tần
31	AUTOMATIC RESET	Quy định điều kiện để tự động reset
33	INFORMATION	Chứa các thông tin của biến tần
34	PANEL DISPLAY	Xác định nội dung hiển thị màn hình biến tần
40	PROCESS PID	Các tham số cho điều khiển PID
50	ENCODER	Thiết lập cho sử dụng bộ mã hóa xung
51	EXT COM MODULE	Xác định cho bộ chuyển đổi fieldbus module truyền thông
98	OPTIONS	Các giao tiếp tùy chọn để liên kết với biến tần
99	START UP-DATA	Mô tả tín hiệu thực tế cho ACS 550

Lưu ý khi cài đặt:

Để đảm bảo an toàn, bạn cần kiểm tra áp-tô-mát (MCCB) hoặc khởi động từ (MC) đã ở trạng thái OFF trước khi đấu vào nguồn điện. Ngoài ra cũng cần:

Kiểm tra điện áp nguồn cấp trước khi kết nối.
Không cấp nguồn khi chưa đấu nối hoàn chỉnh.
Cắm dây động cơ cho đúng thứ tự U-V-W.
Nối đất cẩn thận để tránh bị điện giật.

Cài đặt biến tần ACS380-040S-12A6-4 giúp sử dụng hiệu quả và an toàn

2. Lưu ý khi vận hành

Để sử dụng biến tần ABB ACS380-040S-12A6-4 hiệu quả và an toàn, cần lưu ý những vấn đề sau:

– Kiểm tra trước khi khởi động: Đảm bảo mọi dây nối đã chắc chắn, không bị lỏng lẻo. Kiểm tra xem điện áp nguồn vào đã đúng chưa (380-480V). Chắc chắn động cơ của bạn phù hợp với công suất của biến tần.

– Kiểm tra trong khi hoạt động: Để ý xem đèn LED trên bàn phím có báo lỗi gì không. Kiểm tra xem biến tần có bị nóng quá không. Nghe tiếng động cơ, nếu có tiếng động lạ hoặc rung lắc thì dừng lại kiểm tra ngay.

– Bảo trì định kỳ: Vệ sinh khoảng 3 – 6 tháng một lần để tránh bụi bẩn làm máy nóng. Kiểm tra quạt làm mát, nếu quạt chạy yếu hoặc kêu to thì nên thay. Siết lại các đầu nối dây để tránh bị lỏng.

VI. Phương Minh – địa chỉ mua biến tần ACS380-040S-12A6-4 hàng đầu

Phương Minh tự hào là nhà phân phối chính thức của hãng biến tần ABB tại Việt Nam. Với 15 năm kinh nghiệm, công ty cam kết mang đến sản phẩm chính hãng, giá cả cạnh tranh và dịch vụ kỹ thuật chuyên nghiệp. Là đối tác đáng tin cậy của nhiều doanh nghiệp trong ngành sản xuất, HVAC, xử lý nước, chế tạo máy, xi măng, thép và thực phẩm.

Lựa chọn Phương Minh, quý khách hàng được cam kết:

Cung cấp các dòng cung cấp biến tần chính hãng, chất lượng cao như: ABB (Thụy Sĩ), Chint (Trung Quốc), Schneider (Pháp), Panasonic, Sino/Vanlock… và một số nhãn hàng khác.
Các sản phẩm chính hãng, được nhập khẩu nguyên đai nguyên kiện, có đầy đủ giấy tờ kiểm định chất lượng, chứng nhận về xuất xứ và tiêu chuẩn kỹ thuật.
Các sản phẩm biến tần đa dạng công năng phù hợp với các nhu cầu sử dụng khác nhau.
Giá thành ưu đãi và cạnh tranh nhất thị trường, thường xuyên cập nhật bảng giá mới nhất.
Đội ngũ nhân viên kỹ thuật luôn sẵn sàng tư vấn tận tình và giải đáp mọi thắc mắc của khách hàng về các sản phẩm và giải pháp kỹ thuật.
Khách hàng cũng sẽ được hỗ trợ từ khâu lựa chọn sản phẩm phù hợp đến việc lắp đặt và vận hành hệ thống.
Chính sách bán hàng nhanh chóng, báo giá chi tiết, giao hàng tận nơi.

Kết luận

Nếu bạn đang tìm kiếm một biến tần hoạt động ổn định, hiệu quả và đáng tin cậy cho hệ thống thực phẩm và đồ uống, xử lý vật liệu và dệt may, thì ACS380-040S-12A6-4 là lựa chọn tối ưu nhất không nên bỏ qua. Liên hệ ngay với Phương Minh để nhận báo giá tốt nhất và tư vấn giải pháp phù hợp!
