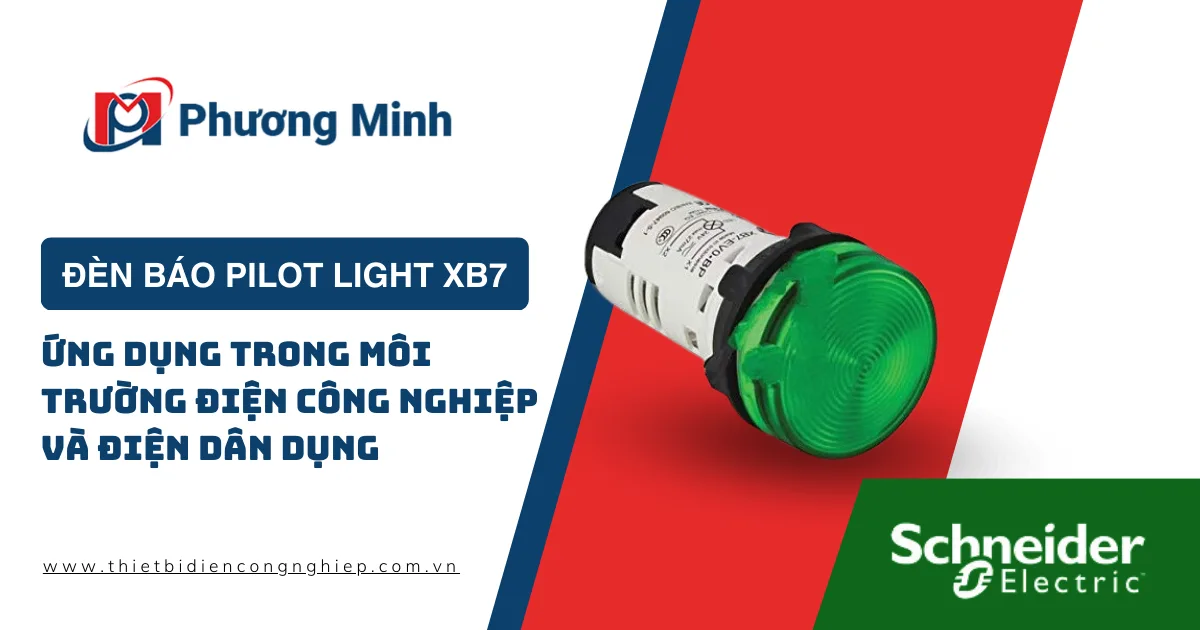

ĐÈN BÁO PILOT LIGHT XB7 - ỨNG DỤNG TRONG MÔI TRƯỜNG ĐIỆN CÔNG NGHIỆP VÀ ĐIỆN DÂN DỤNG

Trong hệ thống điện công nghiệp và dân dụng, việc kiểm soát và giám sát hoạt động của các thiết bị đóng vai trò vô cùng quan trọng. Đèn báo Pilot Light XB7 là một trong những giải pháp hiệu quả giúp người dùng theo dõi tình trạng hoạt động của các thiết bị điện một cách trực quan và chính xác. Với thiết kế bền bỉ và đa dạng về màu sắc, đèn báo XB7 ngày càng được ứng dụng rộng rãi trong nhiều ngành công nghiệp và cả trong gia đình.

Khái niệm

Đèn báo Pilot Light XB7 là một loại đèn báo hiệu, thường được lắp đặt trên bảng điều khiển hoặc thiết bị để cung cấp thông tin về trạng thái hoạt động của hệ thống. Khi hệ thống điện hoặc thiết bị hoạt động bình thường, đèn sẽ phát sáng theo màu sắc được quy định sẵn, giúp người vận hành nhanh chóng nhận biết và kiểm soát được tình trạng của hệ thống.

Ứng dụng trong môi trường điện công nghiệp và điện dân dụng

Đèn báo Pilot Light XB7 đóng vai trò quan trọng trong việc giám sát và bảo vệ các hệ thống điện công nghiệp. Thiết bị này được ứng dụng rộng rãi trong nhiều ngành sản xuất, giúp nâng cao hiệu quả và đảm bảo an toàn cho quá trình sản xuất.

Đèn báo Pilot Light XB7 là một giải pháp đa năng trong các hệ thống điện công nghiệp. Ngoài việc giám sát tình trạng hoạt động của máy móc, đèn báo XB7 còn được sử dụng để báo động khi xảy ra các sự cố như quá tải, đoản mạch. Nhờ thiết kế bền bỉ, đèn báo XB7 hoạt động ổn định trong nhiều môi trường khắc nghiệt, góp phần đảm bảo an toàn cho hệ thống.

Đèn báo Pilot Light XB7 là một tính năng nhỏ nhưng mang lại những lợi ích lớn trong cuộc sống hàng ngày. Nhờ đèn báo, chúng ta có thể sử dụng các thiết bị điện một cách an toàn, hiệu quả và tiết kiệm năng lượng hơn.

Ngoài ra, đèn báo XB7 cũng được sử dụng trong các hệ thống điện năng lượng mặt trời hoặc hệ thống điện năng lượng tái tạo khác. Trong các hệ thống này, đèn báo không chỉ giúp hiển thị trạng thái hoạt động mà còn cảnh báo khi hiệu suất hoạt động của hệ thống không đạt yêu cầu. Từ đó giúp người dùng duy trì hiệu quả sử dụng năng lượng một cách tốt nhất.

Thông số kỹ thuật

Đèn báo Pilot Light XB7 có các thông số kỹ thuật chính như sau:

Thông tin chính
Dòng sản phẩm	Harmony XB7
Loại sản phẩm hoặc thành phần	Đèn báo
Tên viết tắt của thiết bị	XB7
Đường kính lắp đặt	22 mm
Bán theo số lượng không thể chia nhỏ	10
Hình dạng đầu tín hiệu	Tròn
Màu nắp/người vận hành hoặc thấu kính	Xanh lá
Nguồn sáng	LED
Chuôi bóng đèn	LED tích hợp
Điện áp nguồn định mức	230…240 V AC 50/60 Hz
Trình bày thiết bị	Sản phẩm đơn khối
Bổ sung
Chiều cao	29 mm
Chiều rộng	29 mm
Độ sâu	54 mm
Mô tả đầu nối ISO n°1	(X1-X2)PL
Trọng lượng tịnh	0.02 kg
Lắp đặt thiết bị	Lỗ bắt vít – đường kính: 22.5 mm 22.3 +0.4/0 tuân theo IEC 60947-5-1
Trung tâm cố định	>= 30 x 40 mm (bảng hỗ trợ) kim loại – độ dày: 1…6 mm >= 30 x 40 mm (bảng hỗ trợ) nhựa – độ dày: 2…6 mm
Chế độ cố định	Đai ốc cố định bên dưới đầu: 2…2.4 N.m
Kết nối – đầu nối	Đầu nối kẹp vít, <= 2 x 1.5 mm² có đầu cáp tuân theo IEC 60947-1 Đầu nối kẹp vít, 1 x 0.22…2 x 2.5 mm² không có đầu cáp tuân theo IEC 60947-1
Mô-men xoắn siết chặt	0.8…1.2 N.m tuân theo IEC 60947-1
Hình dạng đầu vít	Tương thích với tuốc nơ vít JIS No 1 Tương thích với tuốc nơ vít Philips no 1 Tương thích với tuốc nơ vít pozidriv No 1 Tương thích với tuốc nơ vít dẹt Ø 4 mm Tương thích với tuốc nơ vít dẹt Ø 5.5 mm
Điện áp cách điện định mức	250 V (mức độ ô nhiễm 3) tuân theo IEC 60947-1
Điện áp xung chịu đựng định mức	6 kV tuân theo IEC 60947-1
Loại tín hiệu	Đồng đều
Giới hạn điện áp nguồn	195…264 V AC
Tiêu thụ điện năng	16…20 mA
Tuổi thọ	70000 h ở điện áp định mức và 25 °C
Môi trường
Xử lý bảo vệ	TH
Nhiệt độ không khí xung quanh để lưu trữ	-40…70 °C
Nhiệt độ không khí xung quanh để vận hành	-25…70 °C
Phân loại quá điện áp	Lớp II tuân theo IEC 60536
Mức độ bảo vệ IP	IP20 (mặt sau) tuân theo IEC 60529 IP65 (mặt trước) tuân theo IEC 60529
Mức độ bảo vệ NEMA	NEMA 4 tuân theo UL 50 E NEMA 12 tuân theo UL 50 E
Tiêu chuẩn	CSA C22.2 No 14 JIS C8201-5-1 IEC 60947-1 IEC 60947-5-1 UL 508 JIS C8201-1
Khả năng chống rung	5 gn (f= 2…500 Hz) tuân theo IEC 60068-2-6
Khả năng chống sốc	50 gn (thời gian = 11 ms) cho sóng sin bán cực tuân theo IEC 60068-2-27
Tương thích điện từ	Phát xạ trường nhiễu lớp B tuân theo IEC 55011
Đơn vị đóng gói
Loại đơn vị của gói 1	PCE
Số đơn vị trong gói 1	1
Chiều cao gói 1	3,000 cm
Chiều rộng gói 1	3,000 cm
Chiều dài gói 1	6,000 cm
Trọng lượng gói 1	19,000 g
Loại đơn vị của gói 2	BB1
Số đơn vị trong gói 2	10
Chiều cao gói 2	7,000 cm
Chiều rộng gói 2	12,000 cm
Chiều dài gói 2	16,000 cm
Trọng lượng gói 2	199,000 g
Loại đơn vị của gói 3	S01
Số đơn vị trong gói 3	100
Chiều cao gói 3	15,000 cm
Chiều rộng gói 3	15,000 cm
Chiều dài gói 3	40,000 cm
Trọng lượng gói 3	2,291 kg
Hợp đồng bảo hành
Bảo hành	18 tháng

Hướng dẫn lắp đặt

Lắp đặt đèn báo Pilot Light XB7 rất đơn giản và có thể thực hiện theo các bước sau:

Chuẩn bị: Xác định vị trí lắp đặt trên bảng điều khiển hoặc thiết bị, đảm bảo đường kính lỗ lắp đặt là 22mm.
Cắt nguồn điện: Trước khi lắp đặt, đảm bảo rằng hệ thống điện đã được ngắt nguồn để đảm bảo an toàn.
Gắn đèn: Lắp đặt đèn vào lỗ đã khoan sẵn, vặn chặt và đảm bảo rằng đèn được gắn cố định.
Đấu dây điện: Kết nối dây dẫn vào các cực của đèn theo đúng hướng dẫn của nhà sản xuất, sau đó kiểm tra lại kết nối.
Kiểm tra hoạt động: Bật lại nguồn điện và kiểm tra đèn báo để đảm bảo rằng đèn hoạt động bình thường.
