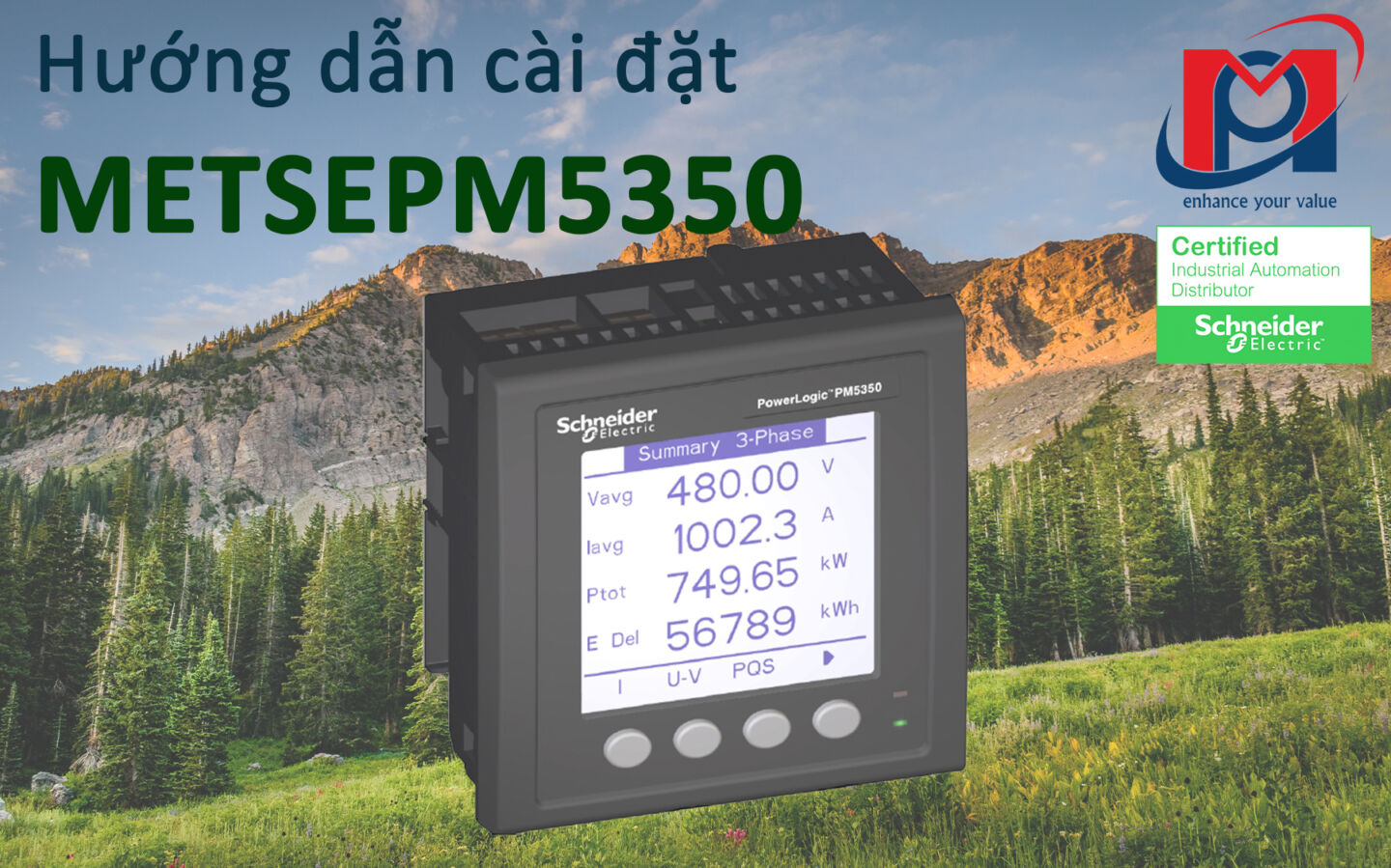

Hướng dẫn cài đặt đồng hồ đa năng METSEPM5350

Để thuận tiện cho việc cài đặt Đồng hồ đa năng METSEPM5350 giúp thiết bị này phát huy hết khả năng và công suất trong khi sử dụng, Phương Minh xin gửi đến quý khách hàng tài liệu hướng dẫn chi tiết việc cài đặt cơ bản cho loại Đồng hồ đa năng này.

MÀN HÌNH HIỂN THỊ

LED HIỂN THỊ

ĐIỀU HƯỚNG MÀN HÌNH MÁY ĐO

A: Ấn vào nút tương ứng với dòng chữ hiển thị trên màn hình để xem

B: Di chuyển sang bên phải màn hình để xem thêm thông tin

C: Ở chế độ Setup, có một mũi tên nhọn sang phải nhỏ chỉ ra tùy chọn đang chọn

D: Ở chế độ Setup, nếu có mũi tên nhỏ đi xuống nó chỉ ra có thêm thông tin ở phía dưới màn hình, nếu không có mũi tên thì chứng tỏ không có thêm thông tin.

E: Ấn vào nút bên dưới chữ “Edit” để chỉnh sửa thông tin, thay đổi thiết lập.

NHỮNG BIỂU TƯỢNG ĐIỀU HƯỚNG

Khi bạn đến màn hình cuối cùng, hãy nhấn lại vào mũi tên phải để chuyển qua các menu màn hình.

NHỮNG THIẾT LẬP CƠ BẢN

Ngoài các thông số cơ bản được thiết lập sẳn, có thể cấu hình thêm và sửa đổi các thông số theo ý muốn bằng cách:

1. Điều hướng đến Maint > Setup.
2. Nhập mật khẩu cài đặt (mặc định là “0”), sau đó nhấn OK.
3. Điều hướng đến Meter > Basic.
4. Di chuyển đến tham số bạn muốn sửa đổi, sau đó nhấn Edit.
5. Sửa thông tin theo yêu cầu, sau đó ấn “OK”.
6. Tiếp tục di chuyển đến tham số tiếp theo muốn sửa chữa và nhấn Edit làm tiếp tục theo bước 5 cho đến khi hết các thông số muốn sửa.
7. Ấn vào “Yes” để lưu thay đổi

CÀI ĐẶT HỆ THỐNG NGUỒN ĐIỆN

• Bước 1: Bấm [Edit] để chọn hệ thống nguồn điện
• Bước 2: Bấm + hoặc – để chuyển qua danh sách các cấu hình lựa chọn hệ thống điện Circuit Mode: Normal (cấu hình chuẩn)

Power System: Sơ đồ kết nối 3PH4W (3Pha 4 đây, hoặc 3PH3W 3pha 3 dây…)

• Bước 3: Nhấn [OK] để chọn nguồncấu hình hệ thống được đo lường

CÀI ĐẶT ĐIỆN ÁP VÀ THÔNG SỐ BIẾN DÒNG CT

• Bước 1: Bấm ▼ để chọn VT Connect, sau đó bấm [Edit].
• Bước 2: Bấm + hoặc – để chuyển qua các lựa chọn trong VT Connect
• Bước 3: Nhấn [OK] để chọn VTConnect. Nếu bạn chọn Trực tiếp Con, chuyển sang bước 8.
• Bước 4: Bấm ▼ để chọn VT Primary(V điện áp sơ cấp), sau đó bấm [Edit].
• Bước 5: Bấm + hoặc – để chuyển thông số lựa chọn.
• Bước 6: Bấm [OK] để chọn VT Primary(V).
• Bước 7: Nhấn ▼ để chọn VT Secondary(V điện áp thứ cấp), sau đó làm theo các bước từ 4 đến 6 để chọn VT Secondary.
• Bước 8: Nhấn ▼ để chọn CTTerminal, sau đó nhấn [Edit].
• Bước 9: Bấm + hoặc – để chuyển thông số lựa chọn
• Bước 10: Nhấn [OK] để vào thiết bị đầu cuốiCT đang bật.
• Bước 11: Nhấn ▼ để chọn CT Primary (A),sau đó nhấn [Edit]
• Bước 12: Nhấn + để tăng hoạt độngchữ số thông qua các chữ số 0-9.
• Bước 13: Nhấn <  để nhập mục đã chọngiá trị cho chữ số hoạt động và di chuyển sang chữ số tiếp theo bên trái.
• Bước 14: Tiếp tục cho đến khi tất cả các giá trị làđã chọn, sau đó bấm [OK] để nhập CT Primary.
• Bước 15: Bấm ▼ để chọn CT Secondary (A), sau đó bấm [Edit].
• Bước 16: Bấm + hoặc – để chuyển đến danh sách lựa chọn của CT Secondary.

LƯU Ý: CT Secondary lựa chọn 5A hoặc 1A. Xem “Thông số kỹ thuật” trên trang 65 để biết mức độ chính xác.

• Bước 17: Bấm [OK] để chọn CT Secondary

CÀI ĐẶT TẦN SỐ CHO HỆ THỐNG

• Bước 1: Bấm ▼ để chọn System Frequency, sau đó bấm [Edit]
• Bước 2: Bấm + hoặc – để lựa chọn tần số 50Hz và 60 Hz.
• Bước 3: Bấm [OK] để lựa chọn System Frequency
