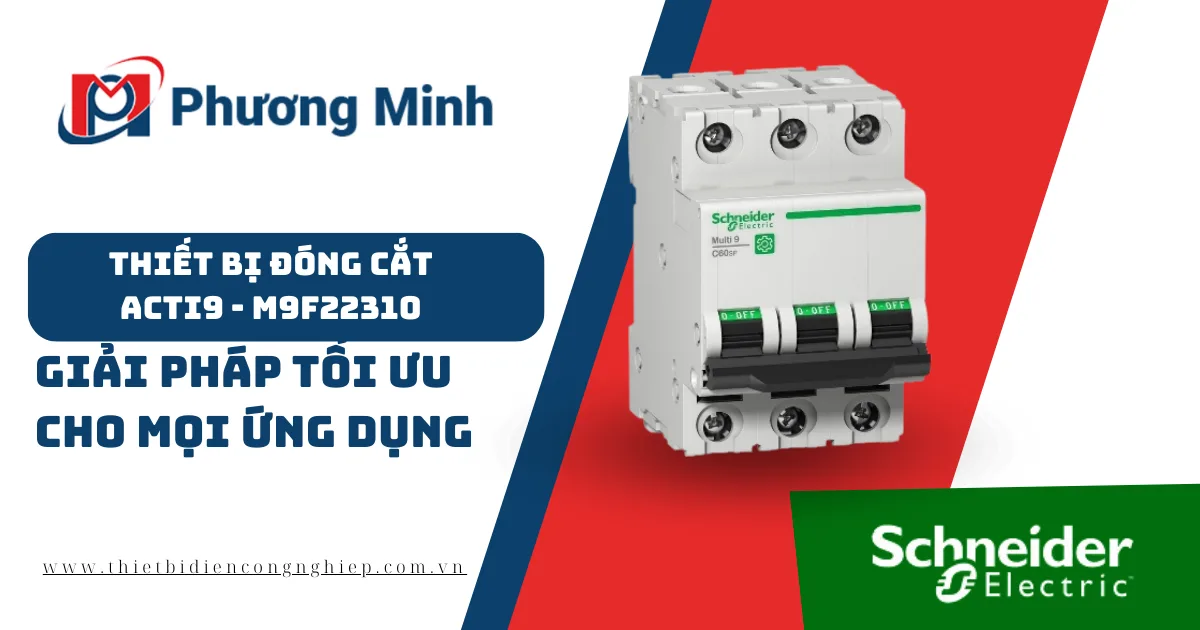

KHÁM PHÁ THIẾT BỊ ĐÓNG CẮT ACTI9 - M9F22310: GIẢI PHÁP TỐI ƯU CHO MỌI ỨNG DỤNG

Thiết bị đóng cắt Acti9 – M9F22310 là một trong những sản phẩm nổi bật của Schneider Electric, mang đến giải pháp điện an toàn và hiệu quả cho nhiều ứng dụng khác nhau. Trong bài viết này, hãy cùng tìm hiểu về vai trò, ứng dụng, thông số kỹ thuật và hướng dẫn lắp đặt của sản phẩm này.

Giới thiệu

Acti9 – M9F22310 thuộc dòng thiết bị đóng cắt cao cấp được thiết kế để bảo vệ hệ thống điện trong các môi trường khắc nghiệt. Nó đáp ứng các tiêu chuẩn quốc tế, đảm bảo hiệu suất làm việc và độ bền vượt trội.

Vai trò

M9F22310 đóng vai trò quan trọng trong việc:

Bảo vệ hệ thống điện khỏi quá tải và ngắn mạch.
Tăng tính an toàn cho người sử dụng và thiết bị.
Đảm bảo sự hoạt động ổn định của hệ thống điện.

Ứng dụng

Thiết bị Acti9 – M9F22310 được ứng dụng rộng rãi trong nhiều lĩnh vực:

Nhà ở và công trình dân dụng: Giúp đảm bảo an toàn điện cho các thiết bị gia dình.
Các tòa nhà thương mại: Được sử dụng trong hệ thống điện cao tần suất, đảm bảo hoạt động liên tục.
Nhà máy và khu công nghiệp: Bảo vệ thiết bị trong các dây chuyền sản xuất, tăng hiệu suất và độ bền.
Ngành giao thông vận tải: Được ứng dụng trong các hệ thống điện cho tàu hoả, xe buýt và tàu điện ngầm.

Thông số kỹ thuật

Thông tin chính
Dòng sản phẩm	Multi9
Tên sản phẩm	Multi9 C60
Loại sản phẩm/linh kiện	Thiết bị ngắt mạch thu nhỏ
Tên ngắn của thiết bị	C60SP
Ứng dụng của thiết bị	Phân phối điện
Mô tả cực	3P (3 cực)
Số cực được bảo vệ	3
[In] Dòng điện định mức	10 A ở 25 °C tuân theo EN/IEC 60947-2
Loại mạng	AC (Xoay chiều)
Công nghệ bộ phận ngắt mạch	Nhiệt từ
Đường cong đặc tính	C
Khả năng cắt	14 kA AIR ở 240 V AC tuân theo UL 1077 14 kA AIR ở 240 V AC tuân theo CSA C22.2 No 235 10 kA AIR ở 480Y/277 V AC tuân theo UL 1077 10 kA AIR ở 480Y/277 V AC tuân theo CSA C22.2 No 235 6 kA Icu ở 440 V AC tuân theo EN/IEC 60947-2 10 kA Icu ở 415 V AC tuân theo EN/IEC 60947-2 20 kA Icu ở 240 V AC tuân theo EN/IEC 60947-2 6 kA Icu ở 440 V AC tuân theo GB 14048.2 10 kA Icu ở 415 V AC tuân theo GB 14048.2 20 kA Icu ở 240 V AC tuân theo GB 14048.2
Tiêu chuẩn	EN/IEC 60947-2 GB 14048.2 UL 1077 CSA C22.2 No 235
Chứng nhận sản phẩm	IEC CCC UR CSA
Bổ sung
[Ue] Điện áp hoạt động định mức	240 V AC 50/60 Hz 415 V AC 50/60 Hz 440 V AC 50/60 Hz
Giới hạn ngắt từ	8.5 x In +/- 20 % AC (In là dòng điện định mức)
[Ics] Khả năng cắt dịch vụ định mức	4.5 kA 75 % tuân theo EN/IEC 60947-2 – 440 V AC 7.5 kA 75 % tuân theo EN/IEC 60947-2 – 415 V AC 15 kA 75 % tuân theo EN/IEC 60947-2 – 240 V AC 4.5 kA 75 % tuân theo GB 14048.2 – 440 V AC 7.5 kA 75 % tuân theo GB 14048.2 – 415 V AC 15 kA 75 % tuân theo GB 14048.2 – 240 V AC
[Ui] Điện áp cách điện định mức	500 V AC tuân theo EN/IEC 60947-2
[Uimp] Điện áp chịu xung định mức	6 kV tuân theo EN/IEC 60947-2
Khả năng cách ly	Có, tuân theo EN/IEC 60947-2
Chỉ báo vị trí tiếp điểm	Có
Loại điều khiển	Cần gạt
Tín hiệu cục bộ	Chỉ báo BẬT/TẮT
Chế độ lắp	Kiểu kẹp
Giá đỡ lắp	Thanh ray DIN
Bước 9 mm	6
Chiều cao	81 mm
Chiều rộng	54 mm
Chiều sâu	72 mm
Màu sắc	Xám
Độ bền cơ học	20000 chu kỳ
Độ bền điện	10000 chu kỳ
Khả năng khóa bằng khóa móc	Có thể khóa bằng khóa móc
Kết nối – đầu cuối	Đầu cuối kiểu đường hầm (trên hoặc dưới) 1…25 mm² (AWG 18…AWG 8) – dây cứng Đầu cuối kiểu đường hầm (trên hoặc dưới) 1…16 mm² (AWG 18…AWG 8) – dây mềm có đầu cốt Đầu cuối kiểu đường hầm (trên hoặc dưới) 1…16 mm² (AWG 18…AWG 8) – dây mềm
Chiều dài tước vỏ dây	14 mm cho kết nối trên hoặc dưới
Mô-men siết	2.5 N.m trên hoặc dưới
Bảo vệ chống dòng rò đất	Không có
Môi trường
Mức độ bảo vệ IP	P20 theo tiêu chuẩn IEC 60529 IP40 (vỏ bọc dạng mô-đun) theo tiêu chuẩn IEC 60529
Mức độ ô nhiễm	3 theo tiêu chuẩn EN/IEC 60947-2
Khả năng chịu nhiệt đới	2 theo tiêu chuẩn IEC 60068-1
Độ ẩm tương đối	95% ở 55°C
Độ cao vận hành	0…2000 m
Nhiệt độ môi trường hoạt động	-30…70 °C
Nhiệt độ môi trường lưu trữ	-40…80 °C
Đơn vị đóng gói
Loại đơn vị gói hàng 1	PCE
Số lượng đơn vị trong gói	1
Chiều cao gói hàng	7,5 cm
Chiều rộng gói hàng	5,4 cm
Chiều dài gói hàng	8,5 cm
Trọng lượng gói hàng	335 g
Loại đơn vị gói hàng 2	BB1
Số lượng đơn vị trong gói	4
Chiều cao gói hàng	7,7 cm
Chiều rộng gói hàng	8,8 cm
Chiều dài gói hàng	22,5 cm
Trọng lượng gói hàng	1,381 kg
Loại đơn vị gói hàng 3	S03
Số lượng đơn vị trong gói	48
Chiều cao gói hàng	30 cm
Chiều rộng gói hàng	30 cm
Chiều dài gói hàng	40 cm
Trọng lượng gói hàng	17,168 kg

Hướng dẫn lắp đặt

Bước 1: Xác định vị trí lắp đặt trong hộp điện.
Bước 2: Đấu dây điện vào đúng theo sơ đồ kỹ thuật.
Bước 3: Kiểm tra lại các đầu nối và cấp nguồn thử.
Bước 4: Đảm bảo các đèn báo hoạt động bình thường trước khi đưa vào sử dụng.
