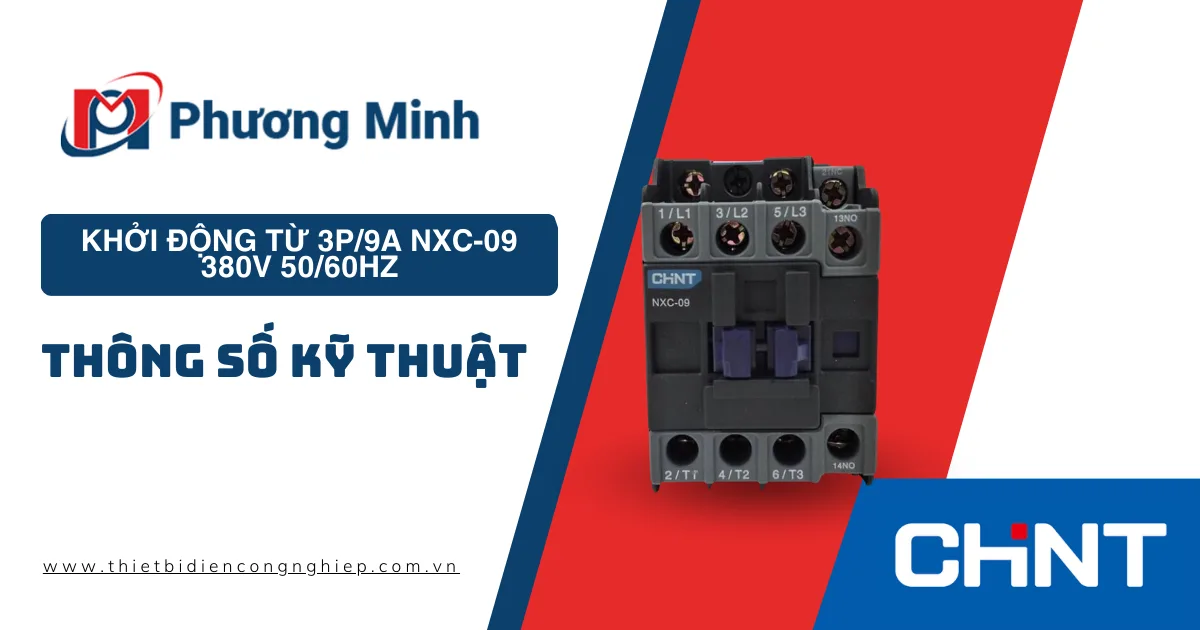

KHỞI ĐỘNG TỪ 3P/9A NXC-09 380V 50/60Hz - THÔNG SỐ KỸ THUẬT

Khởi động từ là một thiết bị không thể thiếu trong hệ thống điện công nghiệp, giúp kiểm soát và bảo vệ các thiết bị điện trong quá trình khởi động và vận hành. Một trong những sản phẩm phổ biến và được đánh giá cao là khởi động từ 3P/9A NXC-09 380V 50/60Hz. Với thiết kế hiện đại, tính năng vượt trội, và khả năng hoạt động bền bỉ, sản phẩm này đang trở thành lựa chọn ưu tiên cho nhiều doanh nghiệp. Hãy cùng tìm hiểu chi tiết về thiết bị này qua bài viết sau.

Khái niệm

Khởi động từ 3P/9A NXC-09 là thiết bị điện dùng để đóng/ngắt dòng điện tự động trong các hệ thống điện 3 pha. Nó có chức năng điều khiển và bảo vệ các thiết bị điện khi khởi động, giúp giảm thiểu sự cố về dòng điện quá tải hoặc ngắn mạch. Loại khởi động từ này phù hợp với nguồn điện 380V, tần số 50/60Hz và có dòng định mức 9A, đáp ứng nhu cầu sử dụng cho các máy móc công nghiệp có công suất vừa phải.

Ứng dụng

Khởi động từ 3P/9A NXC-09 380V 50/60Hz được ứng dụng rộng rãi trong nhiều lĩnh vực, đặc biệt là trong các ngành công nghiệp và sản xuất. Cụ thể, thiết bị này thường được sử dụng để:

Điều khiển động cơ điện: Khởi động từ giúp bảo vệ động cơ khỏi tình trạng quá tải hoặc ngắn mạch, giúp kéo dài tuổi thọ và đảm bảo an toàn cho các thiết bị.
Hệ thống bơm nước: Được dùng trong các hệ thống bơm nước công nghiệp và nông nghiệp, giúp khởi động và dừng động cơ một cách hiệu quả.
Máy nén khí: Khởi động từ NXC-09 có thể điều khiển và bảo vệ máy nén khí, giúp tiết kiệm năng lượng và duy trì hiệu suất làm việc ổn định.
Hệ thống thông gió và điều hòa: Trong các tòa nhà lớn, khởi động từ này đóng vai trò quan trọng trong việc điều khiển các thiết bị điều hòa không khí, hệ thống thông gió.
Ứng dụng trong dây chuyền sản xuất: Nhiều nhà máy, xưởng sản xuất sử dụng khởi động từ để điều khiển các thiết bị trên dây chuyền sản xuất, đảm bảo hoạt động liên tục và ổn định.

Thông số kỹ thuật

Dòng điện (Ie)	9A
Số cực	3P
Tiếp điểm chính	3NO
Cuộn dây	380VAC
Tiếp điểm phụ	1NO+1NC
Tiếp điểm phụ (Mua riêng)	AX-3C/11 AX-3X/02 AX-3X/04 AX-3X/11 AX-3X/13 AX-3X/20 AX-3X/22 AX-3X/31 AX-3X/40
Tiếp điểm phụ có thời gian (Mua riêng)	F5-D2 F5-T2
Khóa liên động cơ (Mua riêng)	Khóa liên động cơ học MI-5
Loại	Tiêu chuẩn
Công suất động cơ	4kW at 380VAC
Tần số	50/60Hz
Điện áp dây	AC
Điện áp	690VAC
Đấu nối	Bắt vít
Lắp đặt	Gắn thanh ray Lắp trên bề mặt (cố định bằng vít)
Nhiệt độ môi trường	-5…40°C
Chiều rộng tổng thể	70mm
Chiều cao tổng thể	75mm
Chiều sâu tổng thể	88mm
Cấp bảo vệ	IP20
Tiêu chuẩn	EN, IEC

Hướng dẫn lắp đặt

Lắp đặt khởi động từ 3P/9A NXC-09 380V 50/60Hz cần tuân thủ theo đúng quy trình và tiêu chuẩn kỹ thuật để đảm bảo an toàn và hiệu quả hoạt động. Dưới đây là các bước lắp đặt cơ bản:

Xác định vị trí lắp đặt: Khởi động từ nên được lắp trong các tủ điện kín, tránh tiếp xúc trực tiếp với môi trường ẩm ướt và bụi bẩn.
Kiểm tra thông số kỹ thuật: Đảm bảo các thông số điện áp, dòng điện phù hợp với yêu cầu của hệ thống.
Kết nối dây điện: Kết nối chính xác các dây điện với các cực của khởi động từ, bao gồm dây nguồn và dây tới động cơ.
Kiểm tra hệ thống: Sau khi lắp đặt, cần kiểm tra lại toàn bộ hệ thống để đảm bảo không có sự cố kỹ thuật nào.
Vận hành thử: Khởi động thử hệ thống để kiểm tra xem thiết bị có hoạt động đúng chức năng không, đảm bảo không có hiện tượng quá tải hoặc ngắt điện không mong muốn.
