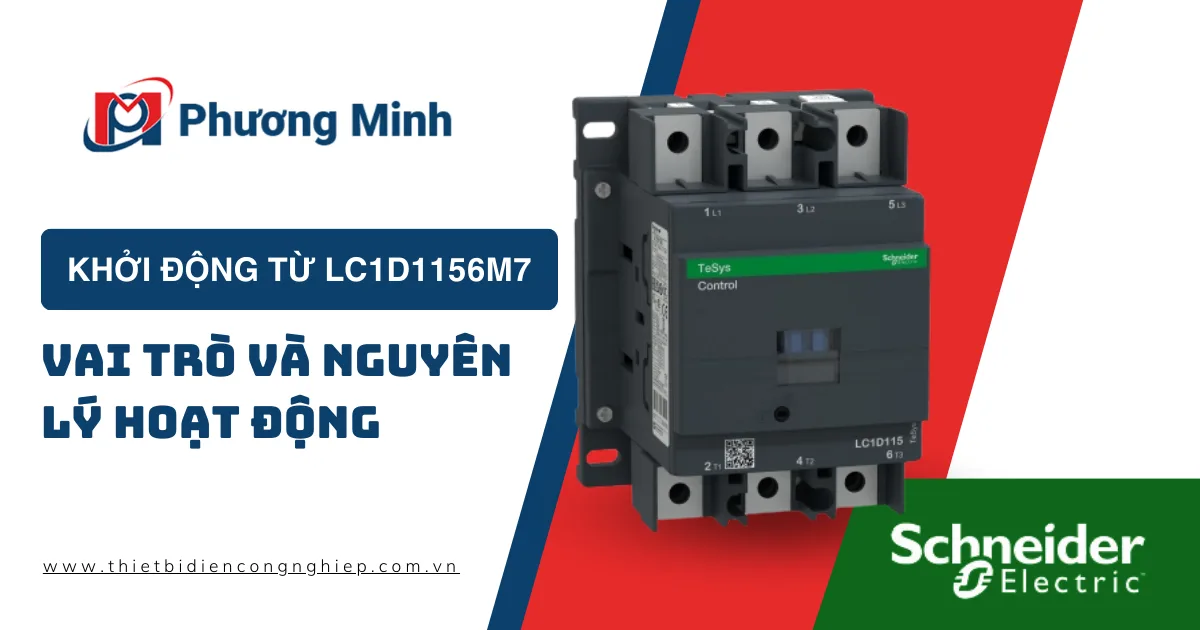

KHỞI ĐỘNG TỪ LC1D1156M7 : VAI TRÒ VÀ NGUYÊN LÝ HOẠT ĐỘNG

Khởi động từ là một thành phần không thể thiếu trong các hệ thống điện công nghiệp hiện đại, và khởi động từ LC1D1156M7 là một sản phẩm nổi bật, mang đến hiệu suất ổn định và tin cậy. Với khả năng hoạt động bền bỉ và ứng dụng đa dạng, sản phẩm này đóng vai trò quan trọng trong việc tối ưu hóa quá trình điều khiển và vận hành máy móc, thiết bị công nghiệp.

Khái niệm

Khởi động từ LC1D1156M7 là thiết bị đóng cắt điện từ được sử dụng để điều khiển và bảo vệ động cơ trong các hệ thống điện công nghiệp. Với chức năng tự động đóng mở mạch điện, khởi động từ giúp kiểm soát dòng điện một cách an toàn và hiệu quả, từ đó đảm bảo thiết bị hoạt động ổn định, tránh các tình trạng quá tải hoặc sự cố điện.

Vai trò và ứng dụng

Khởi động từ LC1D1156M7 đóng vai trò chính trong việc khởi động và dừng động cơ một cách tự động, giúp cải thiện hiệu suất làm việc và kéo dài tuổi thọ của máy móc. Sản phẩm này được ứng dụng rộng rãi trong các hệ thống điều khiển động cơ điện trong các ngành công nghiệp như sản xuất, chế tạo, khai thác, và xây dựng.

Ngoài ra, LC1D1156M7 còn được sử dụng trong các hệ thống tự động hóa, tủ điện công nghiệp, và các trạm biến áp để đảm bảo sự vận hành liên tục và ổn định.

Nguyên lý hoạt động

Nguyên lý hoạt động của khởi động từ LC1D1156M7 dựa trên cơ chế điện từ. Khi dòng điện đi qua cuộn dây điện từ, từ trường sẽ được sinh ra, hút lõi thép và khiến tiếp điểm đóng lại, cho phép dòng điện đi qua để khởi động động cơ. Khi ngắt dòng điện, từ trường mất đi, lò xo sẽ đưa lõi thép trở về vị trí ban đầu, mở mạch và dừng động cơ.

Cơ chế hoạt động này không chỉ đảm bảo sự an toàn cho hệ thống mà còn giúp bảo vệ động cơ khỏi các sự cố như quá tải, ngắn mạch, hoặc sự cố về nguồn điện.

Thông số kỹ thuật

Thông tin chính
Dòng sản phẩm	TeSys
Dòng sản phẩm	TeSys Deca
Loại sản phẩm hoặc thành phần	Contactor (máy đóng cắt)
Tên viết tắt của thiết bị	LC1D
Ứng dụng contactor	Điều khiển động cơ Tải điện trở
Phân loại sử dụng	AC-3 AC-4 AC-1 AC-3A
Mô tả cực	3P
Điện áp định mức vận hành	Mạch nguồn: <= 1000 V AC 25…400 Hz Mạch nguồn: <= 300 V DC
Dòng định mức vận hành	200 A (ở <60 °C) ở <= 440 V AC AC-1 cho mạch nguồn 115 A (ở <60 °C) ở <= 440 V AC AC-3 cho mạch nguồn 115 A (ở <60 °C) ở <= 440 V AC AC-3e cho mạch nguồn
Điện áp mạch điều khiển	220 V AC 50/60 Hz
Bổ sung
Công suất động cơ kW	30 kW ở 220…230 V AC 50/60 Hz (AC-3) 55 kW ở 380…400 V AC 50/60 Hz (AC-3) 59 kW ở 415…440 V AC 50/60 Hz (AC-3) 75 kW ở 500 V AC 50/60 Hz (AC-3) 80 kW ở 660…690 V AC 50/60 Hz (AC-3) 65 kW ở 1000 V AC 50/60 Hz (AC-3) 18.5 kW ở 400 V AC 50/60 Hz (AC-4) 30 kW ở 220…230 V AC 50/60 Hz (AC-3e) 55 kW ở 380…400 V AC 50/60 Hz (AC-3e) 59 kW ở 415…440 V AC 50/60 Hz (AC-3e) 75 kW ở 500 V AC 50/60 Hz (AC-3e) 80 kW ở 660…690 V AC 50/60 Hz (AC-3e) 65 kW ở 1000 V AC 50/60 Hz (AC-3e)
Công suất động cơ hp	30 hp ở 200/208 V AC 50/60 Hz cho động cơ 3 pha 40 hp ở 230/240 V AC 50/60 Hz cho động cơ 3 pha 75 hp ở 460/480 V AC 50/60 Hz cho động cơ 3 pha 100 hp ở 575/600 V AC 50/60 Hz cho động cơ 3 pha
Mã tương thích	LC1D
Thành phần tiếp điểm cực	3 NO
Nắp bảo vệ	Có
Dòng nhiệt tự do thông thường [Ith]	200 A (ở 60 °C) cho mạch nguồn
Khả năng đóng định mức Irms	1260 A ở 440 V cho mạch nguồn tuân theo IEC 60947 140 A AC cho mạch tín hiệu tuân theo IEC 60947-5-1 250 A DC cho mạch tín hiệu tuân theo IEC 60947-5-1
Khả năng cắt định mức	1100 A ở 440 V cho mạch nguồn tuân theo IEC 60947
Dòng chịu ngắn hạn định mức [Icw]	250 A 40 °C – 10 min cho mạch nguồn 550 A 40 °C – 1 min cho mạch nguồn 950 A 40 °C – 10 s cho mạch nguồn 1100 A 40 °C – 1 s cho mạch nguồn 100 A – 1 s cho mạch tín hiệu 120 A – 500 ms cho mạch tín hiệu 140 A – 100 ms cho mạch tín hiệu
Định mức cầu chì liên kết	250 A gG ở <= 690 V loại phối hợp 1 cho mạch nguồn 200 A gG ở <= 690 V loại phối hợp 2 cho mạch nguồn 10 A gG cho mạch tín hiệu
Trở kháng trung bình	0.6 mOhm – Ith 200 A 50 Hz cho mạch nguồn
Công suất tiêu tán mỗi cực	24 W AC-1 7.9 W AC-3 7.9 W AC-3e
Điện áp cách điện định mức	Mạch nguồn: 600 V được chứng nhận CSA Mạch nguồn: 600 V được chứng nhận UL Mạch nguồn: 1000 V tuân theo IEC 60947-4-1 Mạch tín hiệu: 690 V tuân theo IEC 60947-1 Mạch tín hiệu: 600 V được chứng nhận CSA Mạch tín hiệu: 600 V được chứng nhận UL
Phân loại quá điện áp	III
Mức độ ô nhiễm	3
Điện áp xung chịu đựng định mức	8 kV tuân theo IEC 60947
Mức độ tin cậy an toàn	B10d = 684932 chu kỳ contactor với tải danh định tuân theo EN/ISO 13849-1. B10d = 10000000 chu kỳ contactor với tải cơ học tuân theo EN/ISO 13849-1.
Độ bền cơ học	8 Mcycles
Độ bền điện	0.8 Mcycles 200 A AC-1 ở Ue <= 440 V 0.95 Mcycles 115 A AC-3 ở Ue <= 440 V 0.95 Mcycles 115 A AC-3e ở Ue <= 440 V
Loại mạch điều khiển	AC ở 50/60 Hz
Công nghệ cuộn dây	Bộ ức chế đỉnh hai chiều tích hợp
Giới hạn điện áp mạch điều khiển	0.3…0.5 Uc (-40…70 °C): ngắt AC 50/60 Hz 0.8…1.15 Uc (-40…55 °C): hoạt động AC 50/60 Hz 1…1.15 Uc (55…70 °C): hoạt động AC 50/60 Hz
Công suất đột biến tính bằng VA	280…350 VA 60 Hz cos phi 0.8 (ở 20 °C) 280…350 VA 50 Hz cos phi 0.8 (ở 20 °C)
Tiêu thụ công suất giữ tính bằng VA	2…18 VA 60 Hz cos phi 0.3 (ở 20 °C) 2…18 VA 50 Hz cos phi 0.3 (ở 20 °C)
Tản nhiệt	3…8 W ở 50/60 Hz
Thời gian hoạt động	6…20 ms mở 20…50 ms đóng
Tốc độ hoạt động tối đa	2400 cyc/h 60 °C
Tốc độ hoạt động tối đa	2400 cyc/h ở 60 °C
Kết nối – đầu nối	Mạch điều khiển: đầu nối vòng – đường kính ngoài: 8 mm Mạch nguồn: đầu nối vòng – đường kính ngoài: 25 mm Mạch nguồn: thanh 1 – mặt cắt thanh bus: 5 x 25 mm
Mô-men xoắn siết chặt	Mạch điều khiển: 1.2 N.m – trên đầu nối vòng – với tuốc nơ vít dẹt Ø 6 mm M3.5. Mạch điều khiển: 1.2 N.m – trên đầu nối vòng – với tuốc nơ vít Philips No 2 M3.5. Mạch nguồn: 12 N.m – trên đầu nối vòng – với đầu vít lục giác 13 mm M8. Mạch nguồn: 12 N.m – trên thanh – với đầu vít lục giác 13 mm M8. Mạch điều khiển: 1.2 N.m – trên đầu nối vòng – với tuốc nơ vít pozidriv No 2 M3.5.
Thành phần tiếp điểm phụ	1 NO + 1 NC
Loại tiếp điểm phụ	Loại liên kết cơ học 1 NO + 1 NC tuân theo IEC 60947-5-1 Loại tiếp điểm gương 1 NC tuân theo IEC 60947-4-1
Tần số mạch tín hiệu	25…400 Hz
Điện áp chuyển mạch tối thiểu	17 V cho mạch tín hiệu
Dòng chuyển mạch tối thiểu	5 mA cho mạch tín hiệu
Điện trở cách điện	10 MOhm cho mạch tín hiệu
Thời gian không chồng lấn	1.5 ms khi mất điện giữa tiếp điểm NC và NO 1.5 ms khi cấp điện giữa tiếp điểm NC và NO
Hỗ trợ lắp đặt	Mặt trước Ray
Môi trường
Tiêu chuẩn	CSA C22.2 No 14 EN 60947-4-1 IEC 60947-4-1 IEC 60335-1: Mục 30.2 IEC 60335-2-40: Phụ lục JJ UL 60335-2-40: Phụ lục JJ UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1
Chứng nhận sản phẩm	UL CSA CCC UKCA CE EAC Hải quân
Mức độ bảo vệ IP	IP20 mặt trước tuân theo IEC 60529
Xử lý bảo vệ	TH tuân theo IEC 60068-2-30
Chịu được khí hậu	Tuân theo IACS E10 tiếp xúc với nhiệt ẩm Tuân theo IEC 60947-1 Phụ lục Q phân loại D tiếp xúc với nhiệt ẩm
Nhiệt độ không khí xung quanh cho phép quanh thiết bị	-40…60 °C 60…70 °C với giảm công suất
Độ cao hoạt động	0…3000 m
Kháng lửa	850 °C tuân theo IEC 60695-2-1
Chống cháy	V1 tuân theo UL 94
Độ bền cơ học	Động cơ rung mở (2 Gn, 5…300 Hz) Động cơ rung đóng (4 Gn, 5…300 Hz) Sốc động cơ đóng (15 Gn trong 11 ms) Sốc động cơ mở (6 Gn trong 11 ms)
Chiều cao	158 mm
Chiều rộng	120 mm
Độ sâu	136 mm
Trọng lượng tịnh	2.5 kg
Đơn vị đóng gói
Loại đơn vị của gói 1	PCE
Số đơn vị trong gói 1	1
Chiều cao gói 1	19,300 cm
Chiều rộng gói 1	16,700 cm
Chiều dài gói 1	20,500 cm
Trọng lượng gói 1	2,205 kg
Loại đơn vị của gói 2	S06
Số đơn vị trong gói 2	27
Chiều cao gói 2	75,000 cm
Chiều rộng gói 2	60,000 cm
Chiều dài gói 2	80,000 cm
Trọng lượng gói 2	72,616 kg
Bảo hành hợp đồng
Bảo hành	18 tháng
