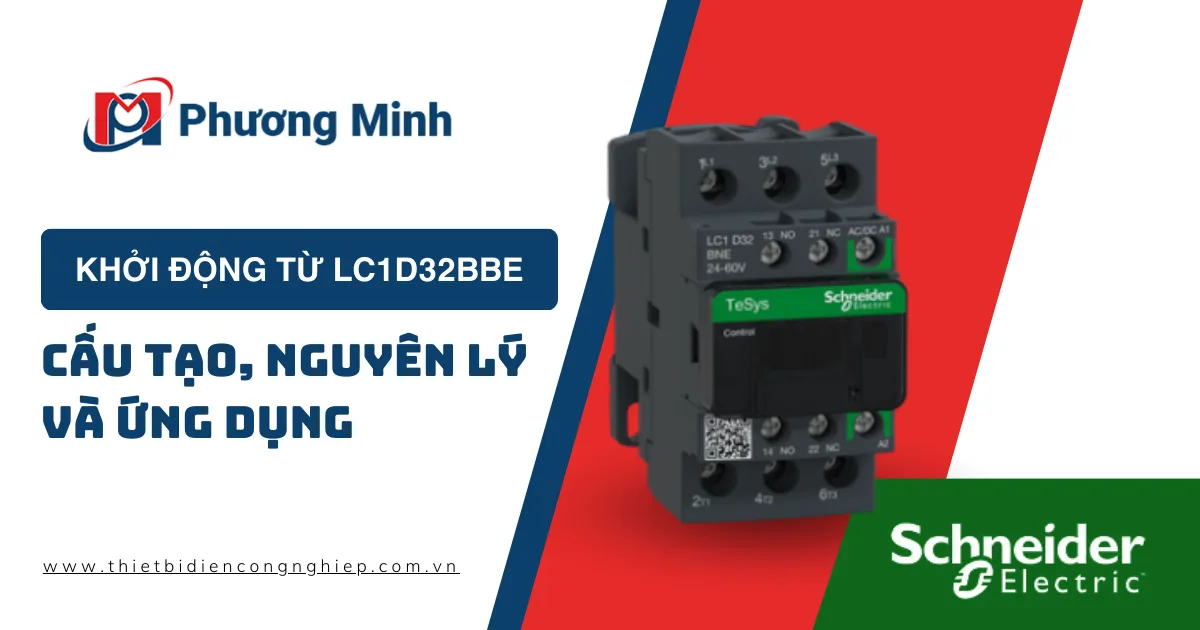

KHỞI ĐỘNG TỪ LC1D32BBE : CẤU TẠO, NGUYÊN LÝ VÀ ỨNG DỤNG

Khởi động từ LC1D32BBE là một trong những sản phẩm nổi bật trong danh mục thiết bị điện công nghiệp của Schneider Electric. Được thiết kế để kiểm soát và bảo vệ các động cơ điện trong hệ thống điện công nghiệp, sản phẩm này mang lại hiệu suất cao và độ bền vượt trội. Trong bài viết này, chúng ta sẽ cùng tìm hiểu về khái niệm, cấu tạo, nguyên lý hoạt động, và các ứng dụng phổ biến của khởi động từ LC1D32BBE.

Khái niệm khởi động từ LC1D32BBE

Khởi động từ LC1D32BBE là một thiết bị dùng để điều khiển việc khởi động và dừng của động cơ điện bằng cách đóng ngắt các mạch điện. Thiết bị này được ứng dụng rộng rãi trong các hệ thống điều khiển tự động nhờ khả năng vận hành ổn định và đảm bảo an toàn cho hệ thống điện.

Cấu tạo

Cấu tạo của khởi động từ LC1D32BBE bao gồm các bộ phận chính sau:

Cuộn dây (coil): Đây là thành phần quan trọng giúp tạo ra từ trường khi có dòng điện chạy qua, giúp đóng hoặc mở tiếp điểm.
Tiếp điểm chính và tiếp điểm phụ: Các tiếp điểm này đảm nhiệm chức năng chính là đóng/ngắt mạch điện. Tiếp điểm chính được dùng để điều khiển tải chính, trong khi tiếp điểm phụ thường được sử dụng cho các chức năng bảo vệ và giám sát.
Bộ phận chống hồ quang: Được thiết kế để giảm thiểu hiện tượng hồ quang điện khi các tiếp điểm mở hoặc đóng mạch, giúp tăng tuổi thọ của thiết bị.
Vỏ bảo vệ: Vỏ ngoài giúp bảo vệ các linh kiện bên trong khỏi bụi bẩn và va đập, đồng thời đảm bảo an toàn cho người sử dụng.

Nguyên lý hoạt động

Nguyên lý hoạt động của khởi động từ LC1D32BBE dựa trên hiện tượng cảm ứng điện từ. Khi dòng điện chạy qua cuộn dây, từ trường sẽ được tạo ra và hút các tiếp điểm lại với nhau, cho phép dòng điện chạy qua tải (ví dụ: động cơ). Khi ngắt nguồn cung cấp điện cho cuộn dây, từ trường mất đi, các tiếp điểm trở lại trạng thái ban đầu và ngắt dòng điện.

Ứng dụng

Khởi động từ LC1D32BBE được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau như:

Hệ thống điều khiển động cơ trong các nhà máy sản xuất: Đảm bảo vận hành ổn định và an toàn cho các động cơ điện công suất lớn.
Hệ thống điều hòa không khí và bơm nước: Giúp điều khiển tự động quá trình hoạt động của máy nén và bơm.
Hệ thống chiếu sáng công nghiệp và dân dụng: Đóng vai trò quan trọng trong việc kiểm soát các thiết bị chiếu sáng quy mô lớn.

Thông số kỹ thuật

Thông tin chính
Dòng sản phẩm	TeSys TeSys Deca
Dòng sản phẩm	TeSys Deca
Loại sản phẩm hoặc thành phần	Contactor (máy đóng cắt)
Tên viết tắt của thiết bị	LC1D
Ứng dụng contactor	Điều khiển động cơ Tải điện trở
Phân loại sử dụng	AC-1 AC-3 AC-3e
Mô tả cực	3P
Điện áp định mức vận hành	Mạch nguồn: <= 690 V AC 25…400 Hz
Dòng định mức vận hành	32 A (ở <60 °C) ở <= 440 V AC-3 cho mạch nguồn 50 A (ở <60 °C) ở <= 440 V AC-1 cho mạch nguồn 32 A (ở <60 °C) ở <= 440 V AC-3e cho mạch nguồn
Điện áp mạch điều khiển	24…60 V AC 50/60 Hz 24…60 V DC
Bổ sung
Công suất động cơ kW	7.5 kW ở 220…230 V AC 50 Hz (AC-3) 15 kW ở 380…400 V AC 50 Hz (AC-3) 15 kW ở 415 V AC 50 Hz (AC-3) 15 kW ở 440 V AC 50 Hz (AC-3) 18.5 kW ở 500 V AC 50 Hz (AC-3) 18.5 kW ở 660…690 V AC 50 Hz (AC-3) 7.5 kW ở 220…230 V AC 50 Hz (AC-3e) 15 kW ở 380…400 V AC 50 Hz (AC-3e) 15 kW ở 415 V AC 50 Hz (AC-3e) 15 kW ở 440 V AC 50 Hz (AC-3e) 18.5 kW ở 500 V AC 50 Hz (AC-3e) 18.5 kW ở 660…690 V AC 50 Hz (AC-3e)
Công suất động cơ hp	2 hp ở 115 V AC 50/60 Hz cho động cơ 1 pha 5 hp ở 230/240 V AC 50/60 Hz cho động cơ 1 pha 10 hp ở 200/208 V AC 50/60 Hz cho động cơ 3 pha 10 hp ở 230/240 V AC 50/60 Hz cho động cơ 3 pha 20 hp ở 460/480 V AC 50/60 Hz cho động cơ 3 pha 25 hp ở 575/600 V AC 50/60 Hz cho động cơ 3 pha
Mã tương thích	LC1D
Thành phần tiếp điểm cực	3 NO
Nắp bảo vệ	Có
Dòng nhiệt tự do thông thường [Ith]	10 A (ở 60 °C) cho mạch tín hiệu 50 A (ở 60 °C) cho mạch nguồn
Khả năng đóng định mức Irms	140 A AC cho mạch tín hiệu tuân theo IEC 60947-5-1 250 A DC cho mạch tín hiệu tuân theo IEC 60947-5-1 550 A ở 440 V cho mạch nguồn tuân theo IEC 60947
Khả năng cắt định mức	550 A ở 440 V cho mạch nguồn tuân theo IEC 60947
Dòng chịu ngắn hạn định mức [Icw]	100 A – 1 s cho mạch tín hiệu 120 A – 500 ms cho mạch tín hiệu 140 A – 100 ms cho mạch tín hiệu 60 A 40 °C – 10 min cho mạch nguồn 138 A 40 °C – 1 min cho mạch nguồn 260 A 40 °C – 10 s cho mạch nguồn 430 A 40 °C – 1 s cho mạch nguồn
Định mức cầu chì liên kết	10 A gG cho mạch tín hiệu tuân theo IEC 60947-5-1 63 A gG ở <= 690 V loại phối hợp 1 cho mạch nguồn 63 A gG ở <= 690 V loại phối hợp 2 cho mạch nguồn
Trở kháng trung bình	2 mOhm – Ith 50 A 50 Hz cho mạch nguồn
Công suất tiêu tán mỗi cực	2 W AC-3 5 W AC-1 2 W AC-3e
Điện áp cách điện định mức	Mạch nguồn: 690 V tuân theo IEC 60947-4-1 Mạch tín hiệu: 690 V tuân theo IEC 60947-1
Phân loại quá điện áp	III
Mức độ ô nhiễm	3
Điện áp xung chịu đựng định mức	6 kV tuân theo IEC 60947
Mức độ tin cậy an toàn	B10d = 1369863 chu kỳ contactor với tải danh định tuân theo EN/ISO 13849-1 B10d = 20000000 chu kỳ contactor với tải cơ học tuân theo EN/ISO 13849-1
Độ bền cơ học	15 Mcycles
Độ bền điện	2.1 Mcycles 29 A AC-3 ở Ue <= 440 V 0.9 Mcycles 50 A AC-1 ở Ue <= 440 V 2.1 Mcycles 29 A AC-3e ở Ue <= 440 V
Loại mạch điều khiển	AC/DC ở 50/60 Hz AC/DC điện tử
Công nghệ cuộn dây	Giới hạn đỉnh hai chiều tích hợp
Giới hạn điện áp mạch điều khiển	<= 0.1 Uc (-40…70 °C): ngắt AC/DC 0.85…1.1 Uc (-40…60 °C): hoạt động AC 0.8…1.1 Uc (-40…60 °C): hoạt động DC 1…1.1 Uc (60…70 °C): hoạt động AC/DC
Công suất đột biến tính bằng VA	15 VA 50/60 Hz (ở 20 °C)
Công suất đột biến tính bằng W	14 W (ở 20 °C)
Tiêu thụ công suất giữ tính bằng VA	0.9 VA 50/60 Hz (ở 20 °C)
Tiêu thụ công suất giữ tính bằng W	0.6 W ở 20 °C
Tản nhiệt	0.6 W ở 50/60 Hz
Thời gian hoạt động	45…55 ms đóng 20…90 ms mở
Tốc độ hoạt động tối đa	3600 cyc/h 60 °C
Kết nối – đầu nối	Mạch điều khiển: đầu nối kẹp vít 1 1…4 mm² – độ cứng cáp: linh hoạt không có đầu cáp Mạch điều khiển: đầu nối kẹp vít 2 1…4 mm² – độ cứng cáp: linh hoạt không có đầu cáp . Mạch điều khiển: đầu nối kẹp vít 1 1…4 mm² – độ cứng cáp: linh hoạt có đầu cáp Mạch điều khiển: đầu nối kẹp vít 2 1…2.5 mm² – độ cứng cáp: linh hoạt có đầu cáp . Mạch điều khiển: đầu nối kẹp vít 1 1…4 mm² – độ cứng cáp: rắn Mạch điều khiển: đầu nối kẹp vít 2 1…4 mm² – độ cứng cáp: rắn . Mạch nguồn: đầu nối kẹp vít 1 2.5…10 mm² – độ cứng cáp: linh hoạt không có đầu cáp Mạch nguồn: đầu nối kẹp vít 2 2.5…10 mm² – độ cứng cáp: linh hoạt không có đầu cáp Mạch nguồn: đầu nối kẹp vít 1 1…10 mm² – độ cứng cáp: linh hoạt có đầu cáp Mạch nguồn: đầu nối kẹp vít 2 1.5…6 mm² – độ cứng cáp: linh hoạt có đầu cáp Mạch nguồn: đầu nối kẹp vít 1 1.5…10 mm² – độ cứng cáp: rắn Mạch nguồn: đầu nối kẹp vít 2 2.5…10 mm² – độ cứng cáp: rắn
Mô-men xoắn siết chặt	Mạch điều khiển: 1.7 N.m – trên đầu nối kẹp vít – với tuốc nơ vít dẹt Ø 6 mm Mạch điều khiển: 1.7 N.m – trên đầu nối kẹp vít – với tuốc nơ vít Philips No 2 Mạch nguồn: 2.5 N.m – trên đầu nối kẹp vít – với tuốc nơ vít dẹt Ø 6 mm Mạch nguồn: 2.5 N.m – trên đầu nối kẹp vít – với tuốc nơ vít Philips No 2 Mạch nguồn: 2.5 N.m – trên đầu nối kẹp vít – với tuốc nơ vít Philips No 2 M4 Mạch nguồn: 1.7 N.m – trên đầu nối kẹp vít – với tuốc nơ vít Philips No 2 M3.5
Thành phần tiếp điểm phụ	1 NO + 1 NC
Loại tiếp điểm phụ	Loại liên kết cơ học 1 NO + 1 NC tuân theo IEC 60947-5-1 Loại tiếp điểm gương 1 NC tuân theo IEC 60947-4-1
Tần số mạch tín hiệu	25…400 Hz
Điện áp chuyển mạch tối thiểu	17 V cho mạch tín hiệu
Dòng chuyển mạch tối thiểu	5 mA cho mạch tín hiệu
Điện trở cách điện	10 MOhm cho mạch tín hiệu
Thời gian không chồng lấn	1.5 ms khi mất điện giữa tiếp điểm NC và NO 1.5 ms khi cấp điện giữa tiếp điểm NC và NO
Hỗ trợ lắp đặt	Ray Mặt trước
Môi trường
Tiêu chuẩn	EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 IEC 60335-1
Chứng nhận sản phẩm	CCC CSA EAC UL KC DNV-GL LROS (Lloyds register of shipping) UKCA
Mức độ bảo vệ IP	IP20 mặt trước tuân theo IEC 60529
Chịu được khí hậu	Tuân theo IACS E10 tiếp xúc với nhiệt ẩm Tuân theo IEC 60947-1 Phụ lục Q phân loại D tiếp xúc với nhiệt ẩm
Nhiệt độ không khí xung quanh cho phép quanh thiết bị	-40…60 °C 60…70 °C với giảm công suất
Độ cao hoạt động	0…3000 m
Kháng lửa	850 °C tuân theo IEC 60695-2-1
Chống cháy	V1 tuân theo UL 94
Độ bền cơ học	Động cơ rung mở (2 Gn, 5…300 Hz) Động cơ rung đóng (4 Gn, 5…300 Hz) Sốc động cơ đóng (15 Gn trong 11 ms) Sốc động cơ mở (8 Gn trong 11 ms)
Chiều cao	85 mm
Chiều rộng	45 mm
Độ sâu	92 mm
Trọng lượng tịnh	0.438 kg
Đơn vị đóng gói
Loại đơn vị của gói 1	PCE
Số đơn vị trong gói 1	1
Chiều cao gói 1	5,500 cm
Chiều rộng gói 1	9,500 cm
Chiều dài gói 1	12,000 cm
Trọng lượng gói 1	458,000 g
Loại đơn vị của gói 2	S02
Số đơn vị trong gói 2	15
Chiều cao gói 2	15,000 cm
Chiều rộng gói 2	30,000 cm
Chiều dài gói 2	40,000 cm
Trọng lượng gói 2	7,162 kg
Bảo hành hợp đồng
Bảo hành	18 tháng
