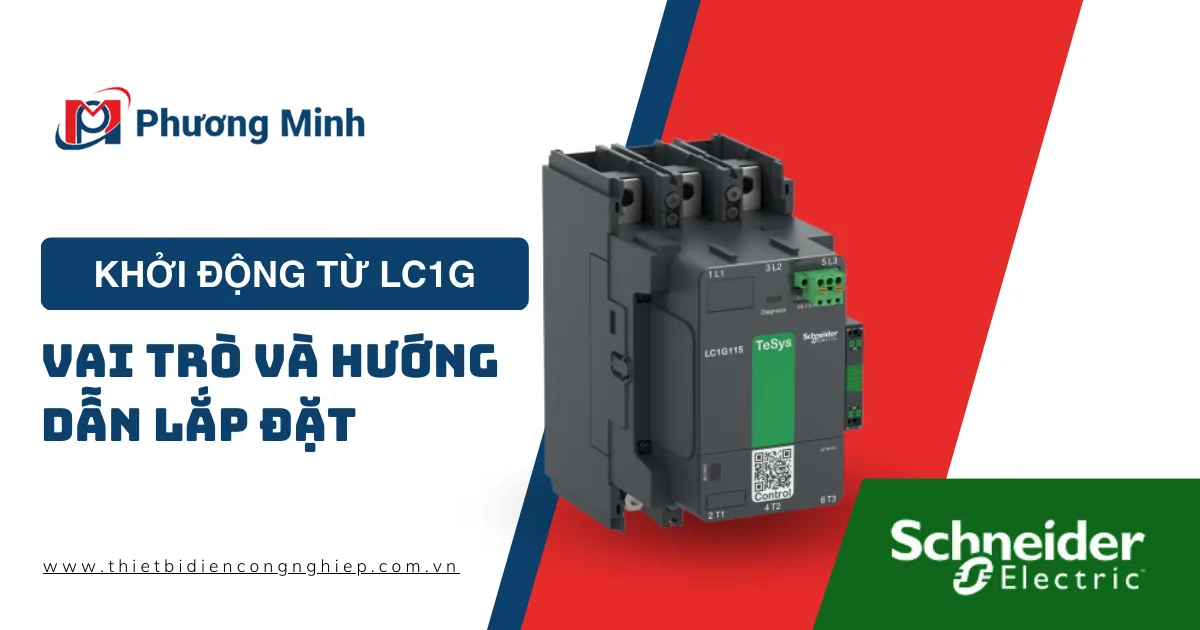

KHỞI ĐỘNG TỪ LC1G I VAI TRÒ VÀ HƯỚNG DẪN LẮP ĐẶT

Trong các hệ thống điện công nghiệp, khởi động từ LC1G đóng vai trò quan trọng trong việc bảo vệ và điều khiển các thiết bị điện. Đây là thiết bị không thể thiếu trong việc đảm bảo an toàn và hiệu quả cho quá trình vận hành của máy móc. Vậy, khởi động từ LC1G là gì và chúng có vai trò như thế nào trong hệ thống điện?

Khái niệm

Khởi động từ LC1G là một thiết bị điện từ có chức năng đóng cắt mạch điện từ xa, thường được sử dụng để khởi động và ngắt động cơ. Thiết bị này giúp kiểm soát dòng điện và bảo vệ các thiết bị điện khỏi quá tải hoặc ngắn mạch.

Vai trò của khởi động từ LC1G

Bảo vệ động cơ: Khởi động từ LC1G giúp ngắt mạch khi xảy ra sự cố quá tải, tránh hư hỏng động cơ.
Điều khiển từ xa: Cho phép vận hành máy móc từ xa, nâng cao tính tiện lợi và an toàn.
Tiết kiệm năng lượng: Giảm thiểu hao phí điện năng khi động cơ hoạt động.

Cấu tạo của khởi động từ LC1G

Khởi động từ LC1G được cấu tạo từ các thành phần chính như: cuộn dây từ, tiếp điểm chính, tiếp điểm phụ, và các bộ phận bảo vệ.

Cuộn dây từ: Tạo ra từ trường khi có dòng điện chạy qua, đóng vai trò quan trọng trong việc đóng/mở tiếp điểm.
Tiếp điểm chính: Đóng cắt mạch điện khi thiết bị hoạt động.
Tiếp điểm phụ: Cung cấp tín hiệu điều khiển cho các thiết bị khác trong hệ thống.
Bộ phận bảo vệ: Bảo vệ thiết bị khỏi các sự cố như quá tải, ngắn mạch.

Nguyên lý hoạt động

Khởi động từ LC1G hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi có dòng điện chạy qua cuộn dây từ, từ trường sinh ra sẽ hút tiếp điểm chính lại, cho phép dòng điện chạy qua mạch. Ngược lại, khi dòng điện ngắt, tiếp điểm sẽ được thả ra, ngắt mạch điện và bảo vệ thiết bị.

Thông số kỹ thuật

Thông tin chính
Phạm vi	TeSys
Dòng sản phẩm	TeSys Giga
Loại sản phẩm hoặc thành phần	Contactor (tiếp điểm điều khiển)
Tên viết tắt thiết bị	LC1G
Ứng dụng contactor	Chuyển mạch điện năng Điều khiển động cơ
Phân loại sử dụng	AC-1 AC-3 AC-3e AC-4 AC-5a AC-5b AC-6a AC-6b AC-8a AC-8b DC-1 DC-3 DC-5
Mô tả cực	3 cực
[Ue] điện áp hoạt động định mức	<= 1000 V AC 50/60 Hz <= 460 V DC
[Ie] dòng hoạt động định mức	305 A (ở <40 °C) ở <= 1000 V AC-1 185 A (ở <60 °C) ở <= 440 V AC-3
[Uc] điện áp mạch điều khiển	100…250 V AC 50/60 Hz 100…250 V DC
Giới hạn điện áp mạch điều khiển	Hoạt động: 0.8 Uc Min…1.1 Uc Max (ở <60 °C) Rớt: 0.1 Uc Max…0.45 Uc Min (ở <60 °C)
Thông số kỹ thuật
[Uimp] điện áp xung chịu đựng định mức	8 kV
Phân loại quá áp	III
[Ith] dòng nhiệt tự do truyền thống	305 A (ở 40 °C)
Khả năng cắt định mức	1610 A ở 440 V
[Icw] dòng ngắn mạch chịu đựng định mức	1.5 kA – 10 s 0.92 kA – 30 s 0.74 kA – 1 min 0.5 kA – 3 min 0.4 kA – 10 min
Đánh giá cầu chì liên quan	200 A aM ở <= 440 V cho động cơ 160 A aM ở <= 690 V cho động cơ 315 A gG ở <= 690 V
Trở kháng trung bình	0.00017 Ohm
[Ui] điện áp cách điện định mức	1000 V
Tản nhiệt theo cực	20 W AC-1 – Ith 305 A 6 W AC-3 – Ith 185 A
Mã tương thích	LC1G
Thành phần tiếp điểm cực	3 NO
Thành phần tiếp điểm phụ	1 NO + 1 NC
Công suất động cơ kW	55 kW at 230 V AC 50/60 Hz (AC-3e) 90 kW at 400 V AC 50/60 Hz (AC-3e) 90 kW at 415 V AC 50/60 Hz (AC-3e) 110 kW at 440 V AC 50/60 Hz (AC-3e) 110 kW at 500 V AC 50/60 Hz (AC-3e) 110 kW at 690 V AC 50/60 Hz (AC-3e) 75 kW at 1000 V AC 50/60 Hz (AC-3e) 55 kW at 230 V AC 50/60 Hz (AC-3) 90 kW at 400 V AC 50/60 Hz (AC-3) 90 kW at 415 V AC 50/60 Hz (AC-3) 110 kW at 440 V AC 50/60 Hz (AC-3) 110 kW at 500 V AC 50/60 Hz (AC-3) 110 kW at 690 V AC 50/60 Hz (AC-3) 75 kW at 1000 V AC 50/60 Hz (AC-3) 55 kW at 230 V AC 50/60 Hz (AC-4) 90 kW at 400 V AC 50/60 Hz (AC-4) 90 kW at 415 V AC 50/60 Hz (AC-4) 100 kW at 440 V AC 50/60 Hz (AC-4) 110 kW at 500 V AC 50/60 Hz (AC-4) 110 kW at 690 V AC 50/60 Hz (AC-4) 75 kW at 1000 V AC 50/60 Hz (AC-4)
Công suất động cơ hp	50 hp at 200/208 V 60 Hz 60 hp at 230/240 V 60 Hz 125 hp at 460/480 V 60 Hz 150 hp at 575/600 V 60 Hz
Irms khả năng làm việc định mức	2310 A ở 440 V
Công nghệ cuộn dây	Tích hợp giới hạn đỉnh hai chiều
Mức độ tin cậy an toàn	B10d = 400000 chu kỳ contactor với tải danh định tuân theo EN/ISO 13849-1 B10d = 3000000 chu kỳ contactor với tải cơ tuân theo EN/ISO 13849-1
Độ bền cơ học	8 Mcycles
Công suất đột biến trong VA (50/60 Hz, AC)	540 VA
Công suất đột biến trong W (DC)	380 W
Tiêu thụ công suất giữ trong VA (50/60 Hz, AC)	12.4 VA
Tiêu thụ công suất giữ trong W (DC)	7.8 W
Thời gian hoạt động	40…70 ms đóng 15…50 ms mở
Tốc độ hoạt động tối đa	600 cyc/h AC-3 600 cyc/h AC-3e 300 cyc/h AC-1 150 cyc/h AC-4
Kết nối – đầu nối	Mạch nguồn: thanh bus 2 – tiết diện thanh bus: 25 x 6 mm Mạch nguồn: đầu nối vòng khuyên 1 185 mm² Mạch nguồn: kết nối bằng bu lông Mạch điều khiển: đẩy vào 1 0.2…2.5 mm² – độ cứng cáp: rắn chắc không có đầu dây Mạch điều khiển: đẩy vào 1 0.25…2.5 mm² – độ cứng cáp: linh hoạt có đầu dây Mạch điều khiển: đẩy vào 2 0.5…1.0 mm² có đầu dây Mạch điều khiển: đẩy vào 0.75…2.5 mm² – độ cứng cáp: rắn chắc không có đầu dây Mạch điều khiển: đẩy vào 0.75…2.5 mm² – độ cứng cáp: linh hoạt có đầu dây
Khoảng cách kết nối	35 mm
Giá đỡ gắn	Plate
Tiêu chuẩn	EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 JIS C8201-5-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-1 UL 60335-2-40:Annex JJ
Chứng nhận sản phẩm	CB Scheme CCC cULus EAC CE UKCA EU-RO-MR by DNV-GL
Mô-men xoắn siết chặt	18 N.m
Chiều cao	193 mm
Chiều rộng	108 mm
Độ sâu	193 mm
Trọng lượng tịnh	3.6 kg
Môi trường
Độ bảo vệ IP	IP2X mặt trước có tấm che tuân theo IEC 60529 IP2X mặt trước có tấm che tuân theo VDE 0106
Nhiệt độ không khí xung quanh để hoạt động	-25…60 °C
Nhiệt độ không khí xung quanh để lưu trữ	-60…80 °C
Độ bền cơ học	Rung động 5…300 Hz 2 gn contactor mở Rung động 5…300 Hz 4 gn contactor đóng Sốc 10 gn 11 ms contactor mở Sốc 15 gn 11 ms contactor đóng
Màu sắc	Xám đậm
Xử lý bảo vệ	TH
Nhiệt độ không khí xung quanh cho phép xung quanh thiết bị	-40…70 °C ở Uc
Đóng gói
Loại đơn vị gói 1	PCE
Số lượng đơn vị trong gói 1	1
Chiều cao gói 1	25.500 cm
Chiều rộng gói 1	17.000 cm
Chiều dài gói 1	32.000 cm
Trọng lượng gói 1	4.570 kg
Loại đơn vị gói 2	S06
Số lượng đơn vị trong gói 2	6
Chiều cao gói 2	75.000 cm
Chiều rộng gói 2	60.000 cm
Chiều dài gói 2	80.000 cm
Trọng lượng gói 2	41.034 kg
