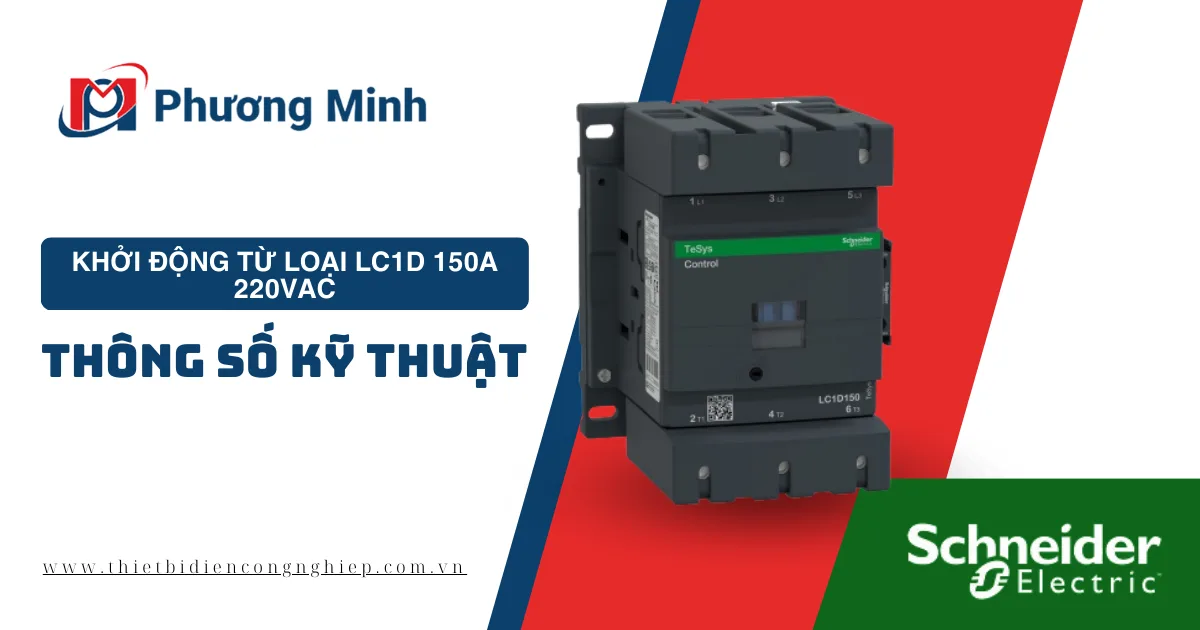

KHỞI ĐỘNG TỪ LOẠI LC1D 150A 220VAC

Khởi động từ loại LC1D 150A 220VAC là thiết bị điện không thể thiếu trong các hệ thống điều khiển công nghiệp. Với khả năng kiểm soát và bảo vệ động cơ hiệu quả, sản phẩm này đã trở thành lựa chọn phổ biến trong nhiều ngành công nghiệp. Trong bài viết này, chúng ta sẽ tìm hiểu về khái niệm, ứng dụng, thông số kỹ thuật và hướng dẫn lắp đặt của khởi động từ LC1D 150A 220VAC, giúp bạn hiểu rõ hơn về thiết bị này và lý do nên chọn mua tại Phương Minh.

Khái niệm

Khởi động từ loại LC1D 150A 220VAC là một thiết bị điện có chức năng đóng, ngắt dòng điện để điều khiển các động cơ hoặc các thiết bị khác trong hệ thống điện. Nó hoạt động dựa trên nguyên lý điện từ, giúp quản lý quá trình khởi động và ngắt kết nối của động cơ một cách an toàn và tự động. Sản phẩm này đặc biệt phù hợp với các ứng dụng cần công suất lớn và độ bền cao, giúp bảo vệ thiết bị khỏi quá tải hoặc sự cố về điện.

Ứng dụng

Khởi động từ LC1D 150A 220VAC thường được ứng dụng trong:

Hệ thống điều khiển động cơ công nghiệp: Được sử dụng rộng rãi để điều khiển động cơ có công suất lớn, từ các nhà máy sản xuất đến các hệ thống cơ khí phức tạp.
Máy móc tự động hóa: Thiết bị này có vai trò quan trọng trong các dây chuyền sản xuất tự động, giúp điều khiển hoạt động của máy móc và đảm bảo hiệu suất tối ưu.
Các hệ thống điều hòa không khí, bơm nước: Giúp kiểm soát và điều chỉnh hoạt động của các thiết bị này một cách an toàn và ổn định.

Thông số kỹ thuật

Dưới đây là những thông số kỹ thuật quan trọng của khởi động từ LC1D 150A 220VAC:

Thông tin chính
Dòng sản phẩm	TeSys
Loại sản phẩm	TeSys Deca
Loại sản phẩm hoặc thành phần	Contactor (máy tiếp điểm)
Tên ngắn của thiết bị	LC1D
Ứng dụng contactor	Điều khiển động cơ
Tải trở kháng	Có
Danh mục sử dụng	AC-3 AC-4 AC-1 AC-3e
Mô tả cực	3P
Điện áp hoạt động định mức [Ue]	Mạch điện nguồn: <= 1000 V AC 25…400 Hz Mạch điện nguồn: <= 300 V DC
Dòng điện hoạt động định mức [Ie]	200 A (ở <60 °C) ở <= 440 V AC AC-1 cho mạch điện nguồn 150 A (ở <60 °C) ở <= 440 V AC AC-3 cho mạch điện nguồn 150 A (ở <60 °C) ở <= 440 V AC AC-3e cho mạch điện nguồn
Điện áp mạch điều khiển [Uc]	220 V AC 50/60 Hz
Bổ sung
Mã tương thích	LC1D
Thành phần tiếp điểm cực	3 NO
Vỏ bảo vệ	Có
Dòng nhiệt tự do quy định [Ith]	200 A (ở 60 °C) cho mạch điện nguồn
Khả năng đóng định mức Irms	140 A AC cho mạch điều khiển tuân thủ tiêu chuẩn IEC 60947-5-1
Khả năng đóng định mức Irms	250 A DC cho mạch điều khiển tuân thủ tiêu chuẩn IEC 60947-5-1
Khả năng ngắt định mức	1660 A ở 440 V cho mạch điện nguồn tuân thủ tiêu chuẩn IEC 60947
Khả năng chịu dòng ngắn hạn định mức [Icw]	250 A 40 °C – 10 phút cho mạch điện nguồn 580 A 40 °C – 1 phút cho mạch điện nguồn 1200 A 40 °C – 10 giây cho mạch điện nguồn 1400 A 40 °C – 1 giây cho mạch điện nguồn 100 A – 1 giây cho mạch điều khiển 120 A – 500 ms cho mạch điều khiển 140 A – 100 ms cho mạch điều khiển
Định mức cầu chì liên kết	10 A gG cho mạch điều khiển tuân thủ tiêu chuẩn IEC 60947-5-1
Định mức cầu chì liên kết	315 A gG ở <= 690 V loại phối hợp 1 cho mạch điện nguồn
Định mức cầu chì liên kết	250 A gG ở <= 690 V loại phối hợp 2 cho mạch điện nguồn
Trở kháng trung bình	0.6 mOhm – Ith 200 A 50 Hz cho mạch điện nguồn
Tán nhiệt mỗi cực	24 W AC-1, 13.5 W AC-3, 13.5 W AC-3e
Điện áp cách điện định mức [Ui]	Mạch điện nguồn: 600 V được chứng nhận CSA Mạch điện nguồn: 600 V được chứng nhận UL Mạch điện nguồn: 1000 V tuân thủ tiêu chuẩn IEC 60947-4-1 Mạch điều khiển: 690 V tuân thủ tiêu chuẩn IEC 60947-1 Mạch điều khiển: 600 V được chứng nhận CSA Mạch điều khiển: 600 V được chứng nhận UL
Loại quá áp	III
Mức độ ô nhiễm	3
Điện áp xung chịu đựng định mức [Uimp]	8 kV tuân thủ tiêu chuẩn IEC 60947
Mức độ tin cậy an toàn	B10d = 684932 chu kỳ contactor với tải danh định tuân thủ tiêu chuẩn EN/ISO 13849-1 B10d = 10000000 chu kỳ contactor với tải cơ tuân thủ tiêu chuẩn EN/ISO 13849-1
Độ bền cơ học	8 Mcycles
Độ bền điện	0.85 Mcycles 150 A AC-3 ở Ue <= 440 V 1 Mcycles 200 A AC-1 ở Ue <= 440 V 0.85 Mcycles 150 A AC-3e ở Ue <= 440 V
Loại mạch điều khiển	AC ở 50/60 Hz tiêu chuẩn
Công nghệ cuộn dây	Tích hợp bộ dập xung đỉnh hai chiều
Giới hạn điện áp mạch điều khiển	0.3…0.5 Uc (-40…70 °C): ngắt AC 50/60 Hz 0.8…1.15 Uc (-40…55 °C): hoạt động AC 50/60 Hz 1…1.15 Uc (55…70 °C): hoạt động AC 50/60 Hz
Công suất đột biến	280…350 VA 60 Hz cos phi 0.9 (ở 20 °C) 280…350 VA 50 Hz cos phi 0.9 (ở 20 °C)
Công suất duy trì	2…18 VA 60 Hz cos phi 0.9 (ở 20 °C) 2…18 VA 50 Hz cos phi 0.9 (ở 20 °C)
Tán nhiệt	3…4.5 W ở 50/60 Hz
Thời gian hoạt động	20…35 ms đóng, 40…75 ms mở
Tần suất hoạt động tối đa	1200 cyc/h 60 °C
Kết nối – đầu nối	Mạch điều khiển: Đầu nối kẹp vít 2 1…2.5 mm² – dây cáp cứng: linh hoạt có đầu cáp Đầu nối kẹp vít 1 1…2.5 mm² – dây cáp cứng: linh hoạt có đầu cáp Đầu nối kẹp vít 1 1…2.5 mm² – dây cáp cứng: linh hoạt không có đầu cáp Đầu nối kẹp vít 2 1…2.5 mm² – dây cáp cứng: linh hoạt không có đầu cáp Đầu nối kẹp vít 1 1…2.5 mm² – dây cáp cứng: cứng không có đầu cáp Đầu nối kẹp vít 2 1…2.5 mm² – dây cáp cứng: cứng không có đầu cáp Mạch điện nguồn: Đầu nối 1 10…120 mm² – dây cáp cứng: linh hoạt không có đầu cáp Đầu nối 2 10…50 mm² – dây cáp cứng: linh hoạt không có đầu cáp Đầu nối 1 10…120 mm² – dây cáp cứng: linh hoạt có đầu cáp Đầu nối 2 10…50 mm² – dây cáp cứng: linh hoạt có đầu cáp Đầu nối 1 10…120 mm² – dây cáp cứng: cứng không có đầu cáp Đầu nối 2 10…50 mm² – dây cáp cứng: cứng không có đầu cáp
Mô-men xoắn siết chặt	Mạch điều khiển: 1.2 N.m – trên đầu nối kẹp vít – với tuốc nơ vít đầu dẹt Ø 6 mm Mạch điều khiển: 1.2 N.m – trên đầu nối kẹp vít – với tuốc nơ vít đầu Phillips No 2 Mạch điện nguồn: 12 N.m – trên đầu vít lục giác 4 mm Mạch điều khiển: 1.2 N.m – trên đầu nối kẹp vít – với tuốc nơ vít đầu pozidriv No 2
Thành phần tiếp điểm phụ	1 NO + 1 NC
Loại tiếp điểm phụ	Loại liên kết cơ học 1 NO + 1 NC tuân thủ tiêu chuẩn IEC 60947-5-1 Loại tiếp điểm gương 1 NC tuân thủ tiêu chuẩn IEC 60947-4-1
Tần số mạch điều khiển	25…400 Hz
Điện áp chuyển mạch tối thiểu	17 V cho mạch điều khiển
Dòng điện chuyển mạch tối thiểu	5 mA cho mạch điều khiển
Điện trở cách điện	10 MOhm cho mạch điều khiển
Thời gian không chồng chéo	1.5 ms khi mất điện giữa tiếp điểm NC và NO 1.5 ms khi cấp điện giữa tiếp điểm NC và NO
Giá đỡ lắp đặt	Thanh ray Tấm
Môi trường
Tiêu chuẩn	CSA C22.2 No 14 EN 60947-4-1 IEC 60947-4-1 IEC 60335-1: Mục 30.2 IEC 60335-2-40: Phụ lục JJ UL 60335-2-40: Phụ lục JJ UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1
Chứng nhận sản phẩm	UL CCC CSA CE UKCA Hàng hải EAC
Mức độ bảo vệ chống bụi và nước	IP20 mặt trước tuân thủ tiêu chuẩn IEC 60529
Xử lý bảo vệ	TH tuân thủ tiêu chuẩn IEC 60068-2-30
Khả năng chịu đựng khí hậu	Tuân thủ tiêu chuẩn IACS E10, tiếp xúc với ẩm ướt
Nhiệt độ môi trường xung quanh cho phép	-40…60 °C 60…70 °C với giảm công suất
Độ cao hoạt động	0…3000 m
Khả năng chống cháy	850 °C tuân thủ tiêu chuẩn IEC 60695-2-1
Khả năng chống cháy	V1 tuân thủ tiêu chuẩn UL 94
Độ bền cơ học	Rung contactor mở (2 Gn, 5…300 Hz) Rung contactor đóng (4 Gn, 5…300 Hz) Sốc contactor đóng (15 Gn trong 11 ms) Sốc contactor mở (6 Gn trong 11 ms)
Kích thước	Chiều cao: 158 mm Chiều rộng: 120 mm Độ sâu: 136 mm
Trọng lượng tịnh	2.5 kg
Đơn vị đóng gói
Loại đơn vị đóng gói 1	PCE
Số lượng đơn vị trong gói 1	1
Chiều cao gói 1	21.000 cm
Chiều rộng gói 1	20.000 cm
Chiều dài gói 1	23.500 cm
Trọng lượng gói 1	2.490 kg
Loại đơn vị đóng gói 2	S06
Số lượng đơn vị trong gói 2	27
Chiều cao gói 2	75.000 cm
Chiều rộng gói 2	60.000 cm
Chiều dài gói 2	80.000 cm
Trọng lượng gói 2	79.819 kg
Hợp đồng bảo hành
Bảo hành	18 tháng

Hướng dẫn lắp đặt

Việc lắp đặt khởi động từ LC1D 150A 220VAC đòi hỏi sự chính xác và tuân thủ theo các bước sau để đảm bảo an toàn:

Bước 1: Ngắt nguồn điện trước khi lắp đặt để tránh rủi ro điện giật.
Bước 2: Xác định vị trí lắp đặt phù hợp trong tủ điện hoặc hệ thống điều khiển, tránh các môi trường ẩm ướt hoặc có nhiệt độ quá cao.
Bước 3: Kết nối các dây dẫn vào khởi động từ theo đúng sơ đồ kỹ thuật, chú ý đến cực động và cực tĩnh để đảm bảo thiết bị hoạt động chính xác.
Bước 4: Sau khi lắp đặt xong, tiến hành kiểm tra toàn bộ hệ thống, đảm bảo các kết nối đều chặt chẽ và khởi động từ hoạt động bình thường.
Bước 5: Cấp điện và tiến hành kiểm tra hoạt động của động cơ và khởi động từ để đảm bảo tất cả đều hoạt động ổn định.
