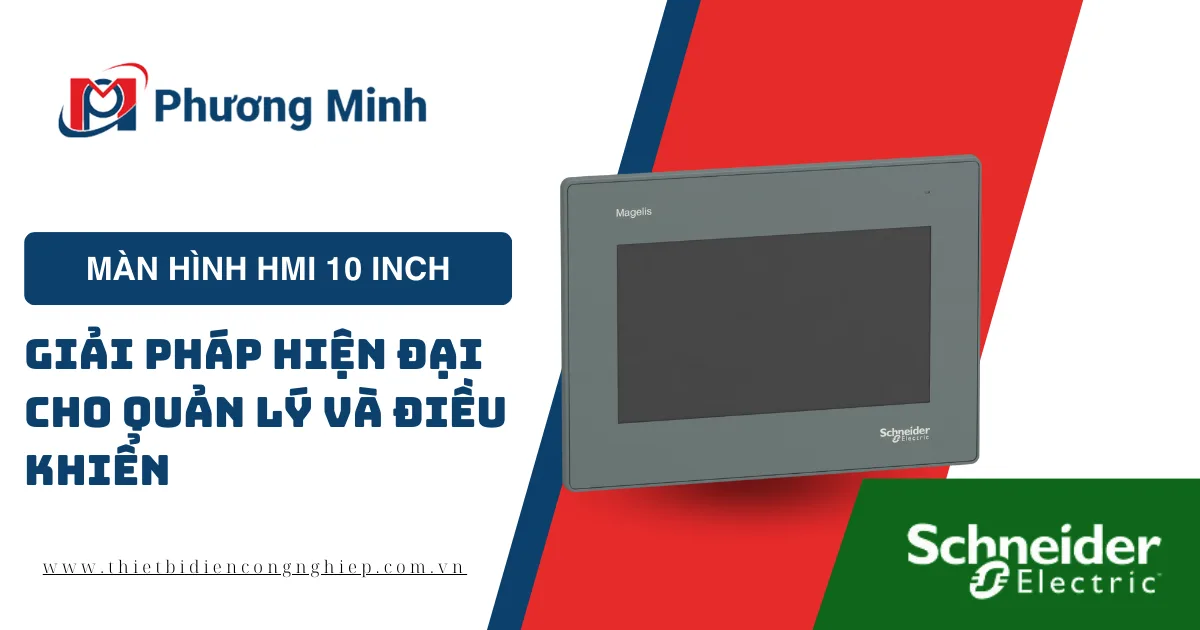

MÀN HÌNH HMI 10 INCH – GIẢI PHÁP HIỆN ĐẠI CHO QUẢN LÝ VÀ ĐIỀU KHIỂN

Trong thời đại công nghiệp 4.0, việc tối ưu hóa hệ thống quản lý và điều khiển là yếu tố sống còn cho mọi doanh nghiệp. Màn hình HMI (Human Machine Interface) 10 inch nổi bật nhờ khả năng kết nối, hiển thị thông minh và giao diện trực quan, trở thành lựa chọn hàng đầu trong ngành công nghiệp tự động hóa. Hãy cùng tìm hiểu chi tiết về tính năng, ứng dụng và cách lắp đặt thiết bị này.

Giới thiệu màn hình HMI 10 inch

Màn hình HMI 10 inch là thiết bị giao tiếp giữa con người và máy móc, cho phép người dùng theo dõi và điều khiển các quá trình vận hành trong hệ thống tự động hóa. Với kích thước 10 inch, sản phẩm này đáp ứng nhu cầu hiển thị lớn hơn mà vẫn đảm bảo tính gọn nhẹ, phù hợp với nhiều môi trường làm việc.

Ứng dụng

Màn hình HMI 10 inch được ứng dụng rộng rãi trong nhiều lĩnh vực, giúp nâng cao hiệu quả và độ chính xác trong quản lý:

Nhà máy sản xuất: Quản lý dây chuyền sản xuất tự động, giám sát nhiệt độ, áp suất và tốc độ hoạt động.
Ngành năng lượng: Theo dõi các thông số vận hành của trạm biến áp, nhà máy điện mặt trời, điện gió.
Hệ thống điều hòa không khí (HVAC): Điều khiển và quản lý hoạt động của hệ thống làm mát trong các tòa nhà lớn.
Ngành dược phẩm và thực phẩm: Đảm bảo quy trình sản xuất đạt tiêu chuẩn, tránh lỗi sản phẩm.
Hệ thống giao thông thông minh: Quản lý lưu lượng xe, giám sát hệ thống đèn tín hiệu.

Sự linh hoạt trong ứng dụng của màn hình HMI 10 inch giúp thiết bị này trở thành “trợ thủ đắc lực” trong mọi hệ thống tự động hóa.

Thông số kỹ thuật

Dưới đây là một số thông số kỹ thuật nổi bật của màn hình HMI 10 inch:

TÊN SẢN PHẨM	Màn hình HMI PFXET6500WAD Schneider
DÒNG	ET6000
THAY THẾ CHO DÒNG	GP4000E
LOẠI	ET-6500WA
LOẠI DÒNG CŨ	GP-4502WW
ĐIỆN ÁP ĐẦU VÀO	24VDC
ĐỘ PHÂN GIẢI MÀN HÌNH	1024×600 pixels (WSVGA)
KÍCH THƯỚC MÀN HÌNH	rộng 10.1 inch
LOẠI MÀN HÌNH	TFT color LCD
MÀU SẮC HIỂN THỊ	16 triệu màu
THẺ NHỚ	FLASH EPROM 64MB
BỘ NHỚ DỰ PHÒNG	SRAM 128KB
COM 1	RS-232C (Phích cắm D-Sub 9 chân)
COM 2	RS-422/RS-485 (Phích cắm D-Sub 9 chân)
GIAO THỨC MẠNG	x1: IEEE802.3i/IEEE802.3u, 10BASE-T/100BASE-TX (RJ-45)
USB TYPE A	x1 USB 2.0
USB TYPE MICRO B	x1 USB 2.0 (USB transfer cable (PFXZUSCBMB2) or commercial USB microB transfer cable)
KÍCH THƯỚC BẢNG ĐIỀU KHIỂN	255 x185x1.6~5mm
BẲNG ĐIỀU KHIỂN CẢM ỨNG	Phim điện trở (analog, một lần chạm)
TUỔI THỌ BẢNG ĐIỀU KHIỂN	1 triệu lần trở lên
PIN DỰ PHÒNG	Pin thay thế, Pin chính để sao lưu dữ liệu đồng hồ
ĐÈN NỀN	Đèn LED trắng (Không thể thay thế)
TUỔI THỌ ĐÈN NỀN	50.000 giờ trở lên (hoạt động liên tục ở 25°C)
CHỨNG NHẬN	UL61010-2-201 (CSA C22.2 No.61010-2-201)
KÍCH THƯỚC BÊN NGOÀI (WXHXD)	270.5×200.5x47mm
CẤP ĐỘ BẢO VỆ	IP65
KHỐI LƯỢNG	1.3kg

Hướng dẫn lắp đặt màn hình HMI 10 inch

Lắp đặt màn hình HMI 10 inch đúng cách giúp thiết bị hoạt động hiệu quả và bền bỉ hơn:

Chuẩn bị: Xác định vị trí lắp đặt với không gian đủ thoáng và gần hệ thống cần kết nối.
Lắp đặt phần cứng: Cố định màn hình HMI vào khung hoặc tủ điều khiển bằng vít.
Kết nối dây tín hiệu: Sử dụng dây cáp kết nối phù hợp để đảm bảo tín hiệu ổn định.
Cài đặt phần mềm: Tải và cài đặt phần mềm điều khiển tương ứng với thiết bị.
Kiểm tra và vận hành thử: Đảm bảo thiết bị hoạt động ổn định trước khi đưa vào sử dụng chính thức.
