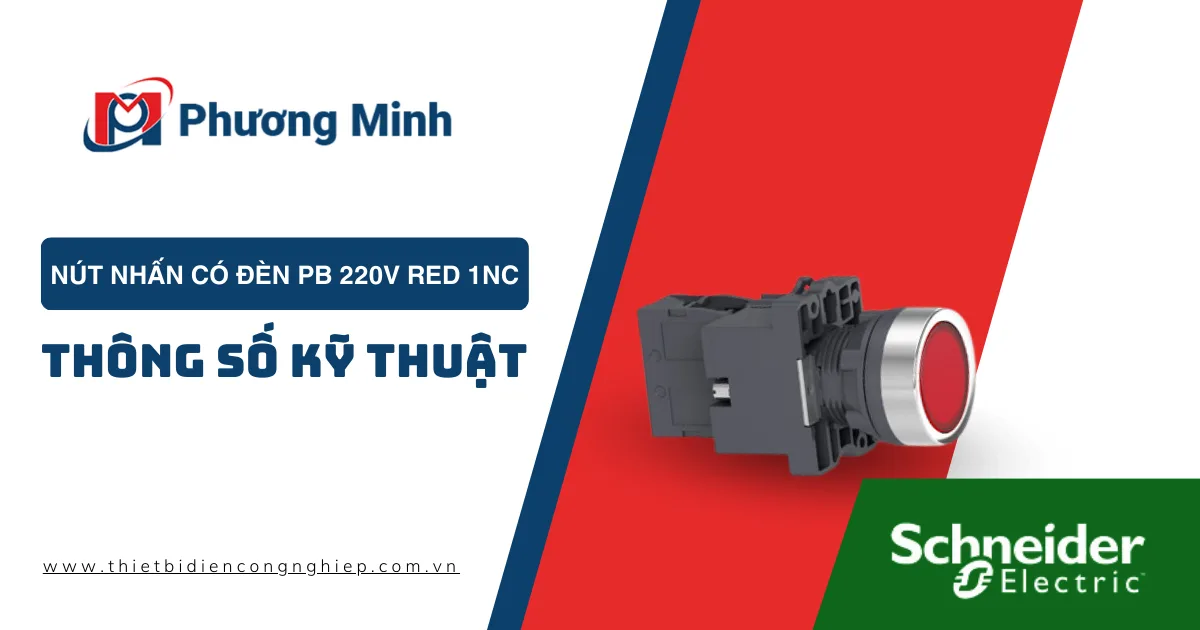

NÚT NHẤN CÓ ĐÈN PB 220V RED 1NC - THÔNG SỐ KỸ THUẬT

Nút nhấn có đèn PB 220V RED 1NC là một trong những thiết bị điều khiển công nghiệp được sử dụng phổ biến trong các hệ thống điện. Với khả năng hoạt động bền bỉ, hiệu quả và dễ dàng lắp đặt, nút nhấn này trở thành lựa chọn hàng đầu trong nhiều ứng dụng công nghiệp. Trong bài viết này, chúng tôi sẽ giới thiệu chi tiết về khái niệm, ứng dụng, thông số kỹ thuật và hướng dẫn lắp đặt sản phẩm này.

Khái niệm

Nút nhấn có đèn PB 220V RED 1NC là loại nút nhấn tích hợp đèn báo hiệu, hoạt động với điện áp 220V, có một tiếp điểm thường đóng (1NC). Đặc điểm nổi bật của sản phẩm là khả năng thông báo tình trạng hoạt động thông qua đèn sáng, giúp người vận hành dễ dàng nhận biết trạng thái của thiết bị. Đèn đỏ (RED) được sử dụng để chỉ báo trạng thái bất thường hoặc cần kiểm tra.

Ứng dụng

Nút nhấn có đèn PB 220V RED 1NC thường được sử dụng trong các tủ điều khiển, hệ thống tự động hóa, máy móc công nghiệp và các thiết bị điện khác. Với chức năng báo hiệu thông qua đèn sáng, nút nhấn này giúp kiểm soát và đảm bảo an toàn cho hệ thống. Ngoài ra, sản phẩm còn được ứng dụng rộng rãi trong các lĩnh vực sản xuất, năng lượng, và tự động hóa tòa nhà.

Thông số kỹ thuật

Thông tin chính
Dòng sản phẩm	Easy Harmony XA2
Loại sản phẩm hoặc thành phần	Nút nhấn phát sáng hoàn chỉnh
Tên viết tắt của thiết bị	XA2
Chất liệu viền	Nhựa
Đường kính lắp đặt	22.5 mm
Bổ sung
Bán theo số lượng không thể chia nhỏ	1
Xử lý bảo vệ	TC
Vị trí hoạt động	Bất kỳ vị trí nào
Trung tâm cố định	>= 30 x 40 mm (bảng điều khiển) – độ dày: 1…5 mm
Chế độ cố định	Đai ốc cố định mô-men xoắn khuyến nghị: 2.2 N.m (Us +/- 10 %)
Hình dạng đầu tín hiệu	Tròn
Loại người vận hành	Quay trở lại lò xo
Hồ sơ người vận hành	Đỏ đồng màu
Loại tiếp điểm và thành phần	1 NC
Hoạt động tiếp điểm	Đóng chậm
Độ bền cơ học	1500000 chu kỳ
Kết nối – đầu nối	Đầu nối kẹp vít, khả năng kẹp: 2 x 1.5 mm² Đầu nối kẹp vít, khả năng kẹp: 1 x 2.5 mm² Đầu nối Faston, kích thước kết nối: 6.3 mm Đầu nối kẹp vít, khả năng kẹp: 1 x 0.5 mm²
Mô-men xoắn siết chặt	0.8 N.m
Bảo vệ ngắn mạch	Cầu chì gL 10 A tuân theo IEC 60269-1
Dòng nhiệt tự do thông thường [Ith]	10 A
Điện áp cách điện định mức	600 V tuân theo IEC 60947-4-1
Điện áp xung chịu đựng định mức	6 kV tuân theo IEC 60947-1
Dòng định mức vận hành	3 A ở 240 V, AC-15, A600 tuân theo IEC 60947-5-1 0.27 A ở 250 V, DC-13, Q600 tuân theo IEC 60947-5-1
Độ bền điện	500000 chu kỳ, AC-15, 3 A ở 230 V, tốc độ hoạt động <60 cyc/mn, hệ số tải: 0.5 tuân theo IEC 60947-5-1 500000 chu kỳ, DC-13, 0.2 A ở 110 V, tốc độ hoạt động <60 cyc/mn, hệ số tải: 0.5
Loại tín hiệu	Đồng đều
Nguồn sáng	LED
Chuôi bóng đèn	BA 9s
Điện áp nguồn định mức	220 V AC 50/60 Hz
Giới hạn điện áp nguồn	0.8…1.1 V AC
Tiêu thụ điện năng	< 20 mA
Tuổi thọ	10000 h
Chiều rộng	30 mm
Chiều cao	42 mm
Độ sâu	79.5 mm
Trọng lượng tịnh	0.064 kg
Màu nắp/người vận hành hoặc thấu kính	Đỏ
Loại người vận hành	Quay trở lại lò xo
Điện áp nguồn định mức	220…230 V
Môi trường
Nhiệt độ không khí xung quanh để lưu trữ	-40…70 °C
Nhiệt độ không khí xung quanh để vận hành	-25…55 °C
Phân loại quá điện áp	Lớp I tuân theo IEC 536
Mức độ bảo vệ IP	IP65
Mức độ bảo vệ IK	IK03 tuân theo IEC 60529
Tiêu chuẩn	IEC 60947-5-1 GB 14048.1 IEC 60947-1 GB 14048.5
Chứng nhận sản phẩm	CE CCC
Đơn vị đóng gói
Loại đơn vị của gói 1	PCE
Số đơn vị trong gói 1	1
Chiều cao gói 1	4,5 cm
Chiều rộng gói 1	6,5 cm
Chiều dài gói 1	7 cm
Trọng lượng gói 1	62 g
Loại đơn vị của gói 2	S02
Số đơn vị trong gói 2	70
Chiều cao gói 2	15 cm
Chiều rộng gói 2	30 cm
Chiều dài gói 2	40 cm
Trọng lượng gói 2	4,6 kg
Loại đơn vị của gói 3	P06
Số đơn vị trong gói 3	1120
Chiều cao gói 3	75 cm
Chiều rộng gói 3	80 cm
Chiều dài gói 3	60 cm
Trọng lượng gói 3	81,6 kg

Hướng dẫn lắp đặt

Để lắp đặt nút nhấn có đèn PB 220V RED 1NC, cần thực hiện các bước sau:

Chuẩn bị thiết bị: Kiểm tra nút nhấn và chuẩn bị các dụng cụ cần thiết như tua vít, kìm, dây điện.
Khoan lỗ: Dùng khoan tạo lỗ tròn phi 22mm trên bề mặt tủ hoặc bảng điều khiển.
Đấu nối dây: Đấu nối dây điện vào các chân tiếp điểm và đèn của nút nhấn theo sơ đồ hướng dẫn, đảm bảo các mối nối chắc chắn và an toàn.
Gắn nút nhấn: Đưa nút nhấn vào lỗ đã khoan và vặn chặt lại bằng vòng khóa đi kèm.
Kiểm tra: Sau khi lắp đặt xong, bật nguồn và kiểm tra chức năng hoạt động của nút nhấn để đảm bảo mọi thứ vận hành ổn định.
