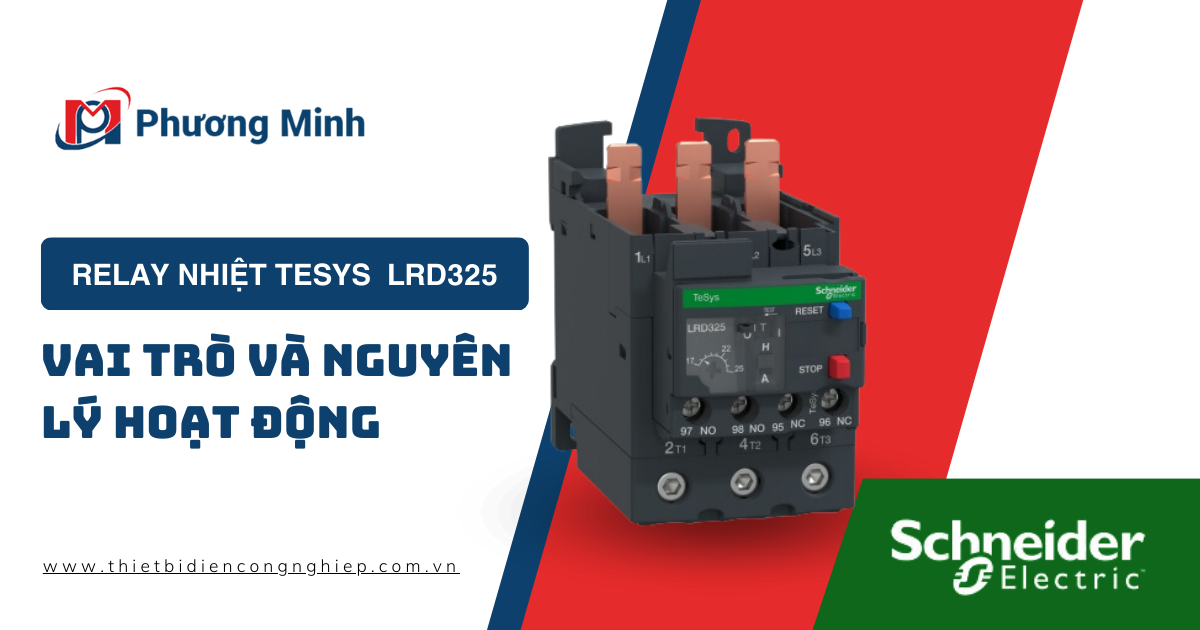

RELAY NHIỆT TESYS LRD325 I VAI TRÒ VÀ NGUYÊN LÝ HOẠT ĐỘNG

Relay nhiệt TeSys LRD325 là một thiết bị quan trọng trong hệ thống điện công nghiệp, đảm bảo an toàn cho các thiết bị điện và động cơ trước nguy cơ quá tải. Với các tính năng bảo vệ tối ưu và khả năng hoạt động hiệu quả, sản phẩm này đã trở thành lựa chọn hàng đầu của nhiều doanh nghiệp và kỹ sư điện.

Khái Niệm Relay Nhiệt TeSys LRD325

Relay nhiệt TeSys LRD325 thuộc dòng sản phẩm relay nhiệt TeSys của Schneider Electric, được thiết kế để bảo vệ động cơ và các thiết bị điện khỏi hiện tượng quá tải. Relay này hoạt động dựa trên nguyên lý thay đổi nhiệt độ và cung cấp cơ chế bảo vệ hiệu quả khi nhiệt độ vượt ngưỡng an toàn.

Vai Trò

Relay nhiệt TeSys LRD325 có vai trò quan trọng trong việc:

Bảo vệ động cơ: Ngăn chặn các thiệt hại do quá tải bằng cách ngắt mạch khi dòng điện vượt ngưỡng cài đặt.
Đảm bảo an toàn cho hệ thống điện: Giảm thiểu rủi ro cháy nổ, kéo dài tuổi thọ thiết bị.
Tối ưu hóa hiệu suất hoạt động: Giúp duy trì sự ổn định và hiệu quả của toàn bộ hệ thống điện.

Nguyên Lý Hoạt Động

Relay nhiệt TeSys LRD325 hoạt động dựa trên nguyên lý biến đổi nhiệt độ:

Cảm biến nhiệt: Khi dòng điện chạy qua relay, nhiệt độ của mạch điện tăng lên.
Thanh kim loại bimetal: Relay sử dụng thanh kim loại bimetal có khả năng biến dạng khi nhiệt độ tăng, điều này làm giãn hoặc co các thanh kim loại bên trong relay.
Ngắt mạch: Khi nhiệt độ vượt quá ngưỡng an toàn, thanh kim loại bimetal uốn cong và kích hoạt cơ chế ngắt mạch, bảo vệ thiết bị khỏi sự cố quá tải.

Thông Số Kỹ Thuật

Thông tin chính
Dòng sản phẩm	TeSys TeSys Deca
Tên sản phẩm	TeSys LRD TeSys Deca
Loại sản phẩm hoặc thành phần	Rơle quá tải nhiệt vi sai
Tên viết tắt thiết bị	LRD
Ứng dụng rơle	Bảo vệ động cơ
Tương thích sản phẩm	LC1D40A LC1D65A LC1D50A
Loại mạng	DC AC
Phân loại quá tải nhiệt	Loại 10A tuân theo IEC 60947-4-1
Phạm vi điều chỉnh bảo vệ nhiệt	17…25 A
[Ui] điện áp cách điện định mức	Mạch nguồn: 600 V tuân theo CSA Mạch nguồn: 600 V tuân theo UL Mạch nguồn: 690 V tuân theo IEC 60947-4-1
Thông số kỹ thuật
Tần số mạng	0…400 Hz
Giá đỡ gắn	Tấm, với phụ kiện cụ thể Thanh, với phụ kiện cụ thể Dưới contactor
Ngưỡng kích hoạt	1.14 +/- 0.06 Ir tuân theo IEC 60947-4-1
Thành phần tiếp điểm phụ	1 NO + 1 NC
[Ith] dòng nhiệt tự do truyền thống	5 A cho mạch tín hiệu
Dòng cho phép	0.95 A ở 380 V AC-15 cho mạch tín hiệu 0.06 A ở 440 V DC-13 cho mạch tín hiệu
[Ue] điện áp hoạt động định mức	690 V AC 0…400 Hz cho mạch nguồn tuân theo IEC 60947-4-1
Đánh giá cầu chì liên quan	4 A gG cho mạch tín hiệu 4 A BS cho mạch tín hiệu
[Uimp] điện áp xung chịu đựng định mức	6 kV
Độ nhạy mất pha	Dòng kích hoạt 130 % của Ir trên hai pha, pha cuối cùng ở 0
Loại điều khiển	Nút nhấn đỏ: dừng Nút nhấn xanh: reset
Bù nhiệt độ	-20…60 °C
Kết nối – đầu nối	Mạch điều khiển: đầu nối kẹp vít 2 dây 1…2.5 mm² linh hoạt không có đầu dây Mạch điều khiển: đầu nối kẹp vít 2 dây 1…2.5 mm² linh hoạt có đầu dây Mạch điều khiển: đầu nối kẹp vít 2 dây 1…2.5 mm² rắn chắc không có đầu dây Mạch nguồn: đầu nối vít EverLink BTR 1 dây 1…35 mm² linh hoạt không có đầu dây Mạch nguồn: đầu nối vít EverLink BTR 1 dây 1…35 mm² linh hoạt có đầu dây Mạch nguồn: đầu nối vít EverLink BTR 1 dây 1…35 mm² rắn chắc không có đầu dây
Mô-men xoắn siết chặt	Mạch điều khiển: 1.7 N.m – trên đầu nối kẹp vít Mạch nguồn: 5 N.m – trên đầu nối vít EverLink BTR
Chiều cao	70 mm
Chiều rộng	55 mm
Độ sâu	123 mm
Trọng lượng sản phẩm	0.375 kg
Môi trường
Khả năng chịu đựng khí hậu	Tuân thủ tiêu chuẩn IACS E10
Mức độ bảo vệ chống bụi và nước	IP20 tuân thủ tiêu chuẩn IEC 60529
Nhiệt độ môi trường xung quanh cho hoạt động	-20…60 °C không cần giảm công suất tuân thủ tiêu chuẩn IEC 60947-4-1
Nhiệt độ môi trường xung quanh cho lưu trữ	-60…70 °C
Khả năng chống cháy	V1 tuân thủ tiêu chuẩn UL 94
Độ bền cơ học	Chống sốc: 15 Gn trong 11 ms tuân thủ tiêu chuẩn IEC 60068-2-7 Chống rung: 4 gn tuân thủ tiêu chuẩn IEC 60068-2-6
Độ bền điện môi	1.89 kV ở tần số 50 Hz tuân thủ tiêu chuẩn IEC 60947-1
Tiêu chuẩn	EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048.4 GB/T 14048.5 EN 50495
Chứng nhận sản phẩm	IEC UL CSA CCC EAC DNV-GL RMRS EU-RO MR LROS (Lloyds register of shipping) ATEX INERIS UKCA
Đơn vị đóng gói
Loại đơn vị đóng gói 1	PCE
Số lượng đơn vị trong gói 1	1
Chiều cao gói 1	6.000 cm
Chiều rộng gói 1	11.000 cm
Chiều dài gói 1	14.000 cm
Trọng lượng gói 1	390.000 g
Loại đơn vị đóng gói 2	S02
Số lượng đơn vị trong gói 2	13
Chiều cao gói 2	15.000 cm
Chiều rộng gói 2	30.000 cm
Chiều dài gói 2	40.000 cm
Trọng lượng gói 2	5.424 kg
Loại đơn vị đóng gói 3	P06
Số lượng đơn vị trong gói 3	208
Chiều cao gói 3	75.000 cm
Chiều rộng gói 3	60.000 cm
Chiều dài gói 3	80.000 cm
Trọng lượng gói 3	96.900 kg
Bảo hành hợp đồng
Bảo hành	18 tháng
