Thiết bị chống sét lan truyền (Surge Protection Device - SPD)

Là thiết bị nhằm hạn chế sự quá áp đột biến lan truyền trên đường dây bằng cách chuyển hướng dòng điện nguy hiểm này sang nơi khác một cách an toàn. Chúng có chứa ít nhất một linh kiện phi tuyến. Loại SPD một cổng được đấu nối song song hoặc loại SPD 2 cổng được đấu nối tiếp.

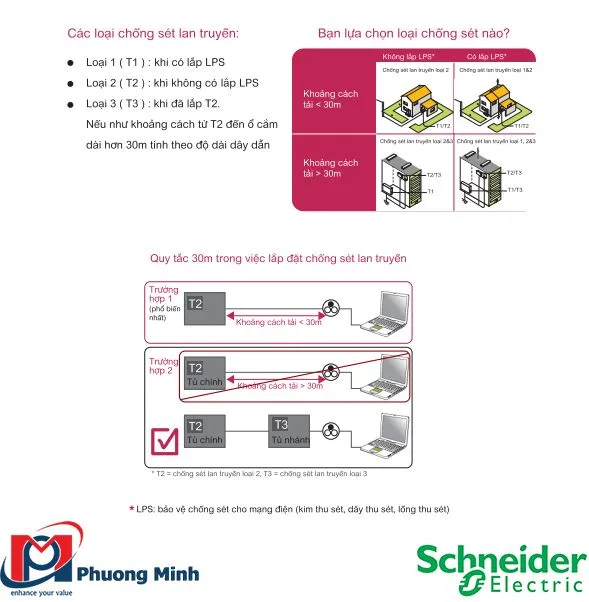

Mức /nhóm thiết bị chống sét (Type of surge protectors)

Các thiết bị chống sét nguồn điện AC được chia thành 3 loại theo tiêu chuẩn IEC 61643-11 và EN 61643-11 theo 3 mức độ thử nghiệm khác nhau. Các mức độ kiểm tra này sẽ phụ thuộc vào vị trí lắp đặt của SPD trong mạng lưới AC và các điều kiện bên ngoài. Thông số này phân thành 3 loại:

1. Thiết bị chống sét mức 1 (Type 1 surge protectors)
Thiết bị chống sét mức 1 được thiết kế để lắp đặt ở vị trí có nguy cơ bị sét đánh trực tiếp là rất cao, đặc biệt là khi tòa nhà được trang bị các đầu cột thu lôi. Trong trường hợp này, tiêu chuẩn EN 61643-11 và IEC 61643-11 đòi hỏi SPD phải được kiểm tra thử nghiệm theo mức 1 (class 1): kiểm tra này được đặc trưng bởi việc đưa vào xung điện có dạng sóng 10/350 μs để mô phỏng các hệ quả dòng sét đánh trực tiếp gây ra. Do đó các thiết bị loại 1 phải đặc biệt mạnh mẽ để dẫn dòng điện xung năng lượng cao. Các thiết bị loại 1 này chúng ta thường gọi là thiết bị cắt sét sơ cấp.

2. Thiết bị chống sét mức 2 (Type 2 surge protectors)
Thiết bị cắt sét lan truyền type 2 được thiết kế để lắp đặt tại ngõ vào của hệ thống điện, trong tủ phân phối chính, hoặc gần các thiết bị nhạy cảm mà công trình không trang bị kim thu sét. Thiết bị được kiểm tra theo bài kiểm tra mức II (class 2) theo tiêu chuẩn IEC61643-11 hoặc EN61643-11 và dựa trên dòng xung dạng sóng 8/20μs. Các thiết bị loại 2 này chúng ta thường gọi là thiết bị cắt sét thứ cấp.

3. Thiết bị chống sét mức 3 (Type 3 surge protectors)
Trong trường hợp đối tượng cần bảo vệ là các thiết bị điện tử rất nhạy cảm với dòng điện hoặc nằm tách biệt thì chúng cần phải được bảo vệ lặp lại thêm lần nữa: những SPD năng lượng thấp này là mức 2 hoặc 3. Các bộ chống sét cho các thiết bị đầu cuối này được thử nghiệm với một dạng sóng kết hợp (1,2/50 μs – 8/20 μs) theo bài kiểm tra cấp III (class 3).
———————————————————————————-
