Trong ngành công nghiệp điện và hệ thống điện gia đình, việc bảo vệ mạng điện an toàn và hiệu quả là yếu tố đặc biệt quan trọng. Thiết bị đóng cắt Acti9 được biết đến như một giải pháp hoàn hảo, đảm bảo tính an toàn, bền bì, và hiệu quả cho hệ thống điện. Trong bài viết này, chúng ta sẽ đi sâu vào các ứng dụng, vai trò, thông số kỹ thuật, và hướng dẫn lắp đặt thiết bị đóng cắt Acti9.

Giới thiệu

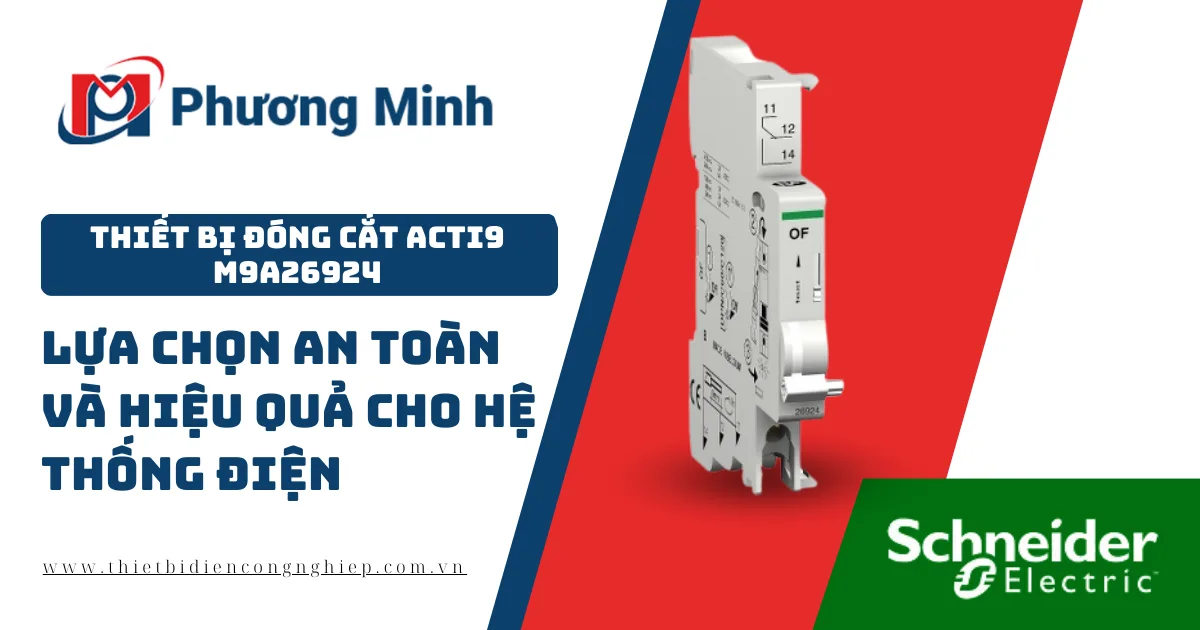

Thiết bị đóng cắt Acti9 là dòng sản phẩm công nghệ cao đến từ thương hiệu Schneider Electric, nổi tiếng với công nghệ bảo vệ mạng điện tích hợp và thiết kế thông minh. Sản phẩm Acti9 được áp dụng rộng rãi trong nhiều lĩnh vực, đáp ứng các tiêu chuẩn an toàn quốc tế như IEC 60947-2.

Ứng dụng

Thiết bị đóng cắt Acti9 được sử dụng phổ biến trong các hệ thống điện gia đình, công nghiệp, và thương mại. Nổi bật nhất trong các ứng dụng bao gồm:

  • Hệ thống điện gia đình: Bảo vệ chống quá tải, ngắn mạch cho mạng điện gia đình.
  • Các tòa nhà thương mại: Đảm bảo nguồn điện ổn định, bảo vệ an toàn cho thiết bị cao cấp.
  • Nhà máy công nghiệp: Giảm thiểu nguy cơ sự cố điện gây gián đoạn hoạt động.
  • Năng lượng tái tạo: Đảm bảo tính an toàn khi kết hợp các hệ thống điện mặt trời hoặc điện gó.

Vai trò

Thiết bị đóng cắt Acti9 đóng vai trò quan trọng trong hệ thống điện:

  • Bảo vệ an toàn: Giảm nguy cơ ngắn mạch, quá tải, và dò rỉ điện.
  • Ngăn ngừa hỏng hóc: Bảo vệ thiết bị điện vắn hành ổn định.
  • Tiết kiệm chi phí: Kéo dài tuổi thọ cho các thiết bị trong hệ thống.
  • Tăng tính hiện đại: Hỗ trợ các hệ thống IoT và thông minh.

Thông số kỹ thuật

Thông tin chính

Dòng sản phẩm

Multi9

Loại sản phẩm hoặc thành phần

Tiếp điểm điều khiển

Tên viết tắt sản phẩm

OF

Thành phần tiếp điểm tín hiệu

1 C/O

Dòng định mức [In]

3 A ở 415 V, AC 50/60 Hz

6 A ở <= 240 V, AC 50/60 Hz

Điện áp mạch điều khiển [Uc]

240…415 V AC 50/60 Hz

24…130 V DC

Khoảng cách 9 mm

1

Tiêu chuẩn

EN/IEC 60947-5-1

EN 62019-2

Chứng nhận sản phẩm

CSA

UR

UL

CCC

PCT

Bổ sung

Điện áp cách điện định mức [Ui]

500 V

Điện áp chịu xung định mức [Uimp]

4 kV

Kiểu lắp đặt

Cố định

Tấm đỡ lắp đặt

Ray DIN

Tương thích thanh bus kết nối và khối phân phối

Trên: CÓ

Chiều cao

85 mm

Chiều rộng

9 mm

Độ sâu

73.5 mm

Trọng lượng tịnh

0.03 kg

Kết nối – đầu cuối

Đầu cuối kẹp (dưới) 1 dây cáp 2.5 mm² (AWG 14) – cứng

Đầu cuối kẹp (dưới) 2 dây cáp 1.5 mm² (AWG 16) – cứng

Chiều dài lột vỏ dây

9 mm cho kết nối dưới

Mô-men xoắn siết chặt

1 N.m dưới

Môi trường

Nhiệt độ môi trường xung quanh cho hoạt động

-25…50 °C

Nhiệt độ môi trường xung quanh cho lưu trữ

-40…85 °C

Đơn vị đóng gói

Loại đơn vị đóng gói 1

PCE

Số lượng đơn vị trong gói 1

1

Chiều cao gói 1

2.100 cm

Chiều rộng gói 1

8.000 cm

Chiều dài gói 1

9.500 cm

Trọng lượng gói 1

37.000 g

Loại đơn vị đóng gói 2

BB1

Số lượng đơn vị trong gói 2

12

Chiều cao gói 2

8.500 cm

Chiều rộng gói 2

10.000 cm

Chiều dài gói 2

26.500 cm

Trọng lượng gói 2

512.000 g

Loại đơn vị đóng gói 3

S03

Số lượng đơn vị trong gói 3

108

Chiều cao gói 3

30.000 cm

Chiều rộng gói 3

30.000 cm

Chiều dài gói 3

40.000 cm

Trọng lượng gói 3

5.009 kg

Hướng dẫn lắp đặt

  1. Chuẩn bị: Kiểm tra thiết bị đầy đủ, bao gồm các dây nối và phụ kiện.
  2. Ngắt nguồn điện: Đảm bảo hệ thống ngắt điện hoàn toàn trước khi lắp.
  3. Lắp đặt: Gắn thiết bị Acti9 lên thanh ray và kết nối các dây điện theo sơ đồ hướng dẫn.
  4. Kiểm tra: Đo đạc và kiểm tra đảm bảo thiết bị hoạt động đúng chức năng.
  5. Hoàn tất: Cấp điện và theo dõi vận hành trong thời gian đầu.

Thiết bị đóng cắt Acti9 không chỉ đảm bảo an toàn cho hệ thống điện mà còn giúp tối ưu hóa hiệu suất vận hành. Để được tư vấn và mua hàng chính hãng, hãy liên hệ ngay với Phương Minh – Đơn vị phân phối thiết bị điện uy tín hàng đầu. Chúng tôi cam kết mang đến cho bạn sản phẩm chính hãng, chính sách bảo hành chu đáo và dịch vụ hậu mãi tốt nhất.
