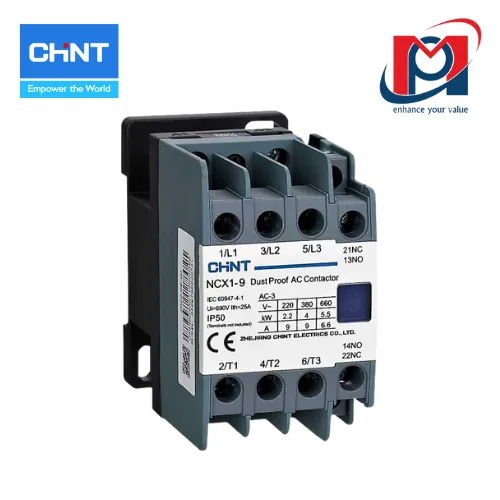

Contactor NCX1-09 220V 50Hz – 400385

Mô tả

Công tắc tơ AC chống bụi dòng NCX1 chủ yếu được sử dụng trong hệ thống điện có tần số AC 50Hz, điện áp cách điện định mức 690V, điện áp làm việc định mức 380V và dòng điện làm việc định mức 95A thuộc loại sử dụng AC-3. Nó được sử dụng cho mạch kết nối và ngắt kết nối từ xa. Nó phù hợp để điều khiển khởi động, dừng và đảo chiều của động cơ AC. Nó cũng có thể bao gồm bộ khởi động điện từ với rơle nhiệt thích hợp để bảo vệ mạch điện có thể bị quá tải.

Ngoài nơi sử dụng contactor truyền thống, còn thích hợp cho máy chế biến vật liệu xây dựng, máy gia công kim loại, máy luyện kim, máy dệt, máy xây dựng, dầu khí, máy công cụ, xi măng, công nghiệp hóa chất, quang điện, năng lượng gió và sử dụng môi trường bụi khác.

Tiêu chuẩn: IEC 60947-1, IEC 60947-4-1

Thông số kỹ thuật

• Khung: 9~18 A
• Dòng sinh nhiệt không khí tự do được bổ nhiệm Ith (A): 25
• Điện áp cách điện định mức Ui (V)): 690
• Điện áp chịu xung định mức Uimp (kV): 8
• Dòng điện ngắn mạch giới hạn định mức (kA): 10
• Trở kháng của cực: ≤ 5.0 x 10 −3
• Công suất định mức: Dòng điện tạo ra: 10 x le (AC-3) hoặc 12 x le (AC-4)
• Công suất phá vỡ định mức: Dòng đóng/ngắt: 8 x le (AC-3) hoặc 10 x Ie (AC-4)
• Trọng lượng (kg/chiếc): 0.325
• Số lượng gói: 60
• Tổng trọng lượng (kg/hộp): 21.1620

Download Manual
